关于钣金展开尺寸链接的小技巧

秋韵舞-江枫 · 发表于 2015-12-5 23:01:32

您需要登录才可以下载或查看，没有帐号？注册

x

因为我现在从事钣金设计这一块，公司对于出图中要出钣金展开尺寸，所以一直在想怎么样把工程图中的零件不用展开而在标题栏中展开尺寸一栏链接到钣金展开尺寸上。从本论坛的一些高手经验中总结出一个自己用的办法，如喜欢，可以做成钣金模板，如不喜，勿喷！因GIF文件太大，无法直接上传，只能打包上传了！

钣金展开尺寸GIF.part1.rar (4 MB, 下载次数: 443)

jinqin11 · 发表于 2015-12-5 23:41:33

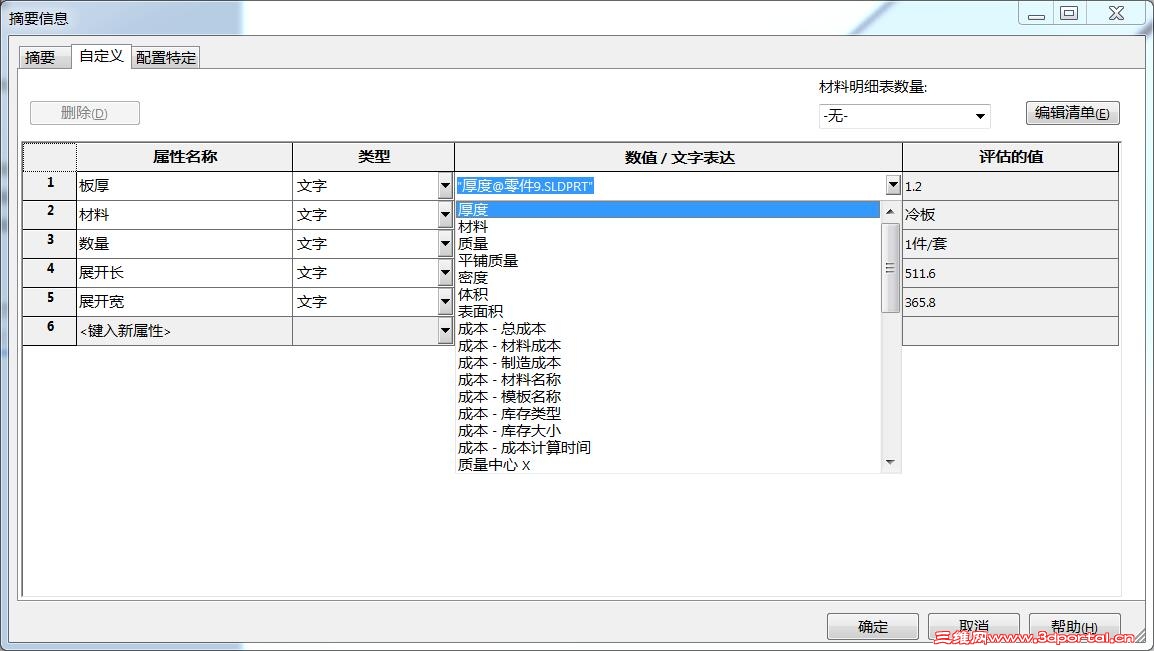

这个想法很好。我平时是设置好材料可以看到下料清单属性有下料长宽高等属性，应该可以引用

luanguangtao · 发表于 2015-12-6 08:19:03

谢谢楼主分享

13993359550 · 发表于 2015-12-6 10:07:05

谢谢楼主分享，爱心之人

zzzm · 发表于 2015-12-6 12:21:48

谢谢分享，下载学习！谢谢！

jrdqwhl · 发表于 2015-12-7 11:02:22

装配图材料明细表能写入把展开尺寸吗

KCKK · 发表于 2015-12-7 11:59:44

多谢楼主分享！

秋韵舞-江枫 · 发表于 2015-12-7 21:10:03

本帖最后由 wenmk123 于 2015-12-7 21:17 编辑

jrdqwhl 发表于 2015-12-7 11:02
! f( k& n& }0 q: H1 S装配图材料明细表能写入把展开尺寸吗

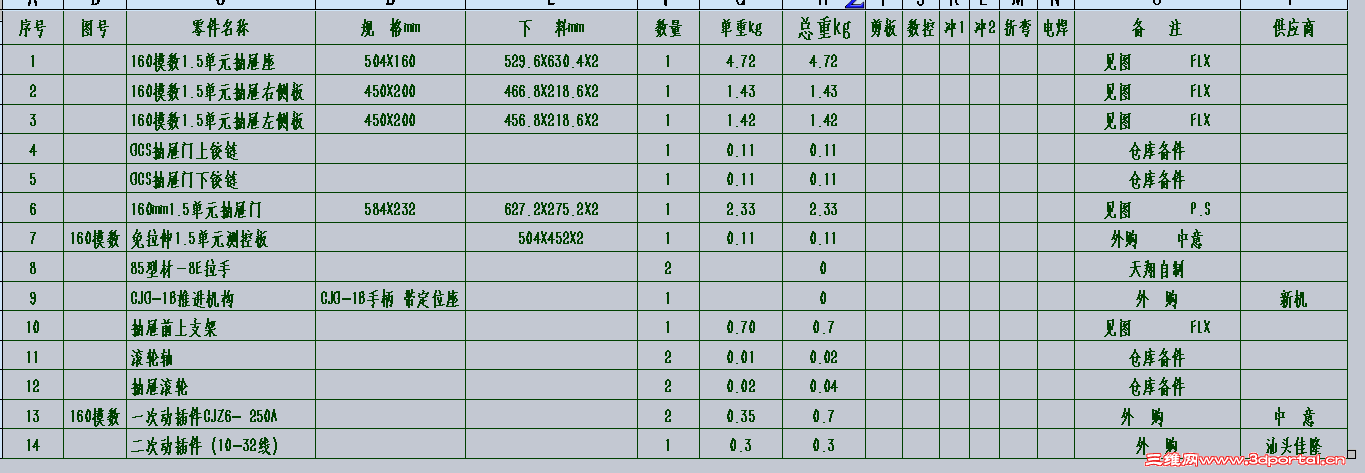

当然可以呀！我做了张材料明细表，里面有关的信息都有，如图号、成型尺寸、下料尺寸、材质、仓库备件、外购，等等信息都有。

jrdqwhl · 发表于 2016-8-11 15:57:51

wenmk123 发表于 2015-12-7 21:10- n, t, [& ^( ?8 t/ C2 B
当然可以呀！我做了张材料明细表，里面有关的信息都有，如图号、成型尺寸、下料尺寸、材质、仓库备件、外 ...

我做的模板怎么链接不上

秋韵舞-江枫 · 发表于 2016-8-11 21:33:26

jrdqwhl 发表于 2016-8-11 15:579 W: w& L: p5 V6 l# s/ ]
我做的模板怎么链接不上

如果可以的话，把你的模版发上来看一下。
