NX 10 CAD What's New Sketching (1)

坤德科技

随着Siemens NX 10的发布，我们可到看到NX的功能得到了很多的增强，下面就NX CAD部分，我们对NX 10 CAD What’s New开始介绍。

首先介绍的部分是Sketching的第一部分。

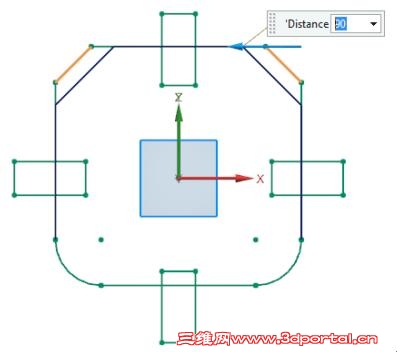

1、重新定义倒角曲线尺寸（Resize Chamfer Curve）

通过这个命令，我们可以在草图环境里，修改一个或好几个倒角，无论草图是否完全约束，NX都可以重新编辑这些对称的倒角尺寸。

在直接草图环境或草图任务环境，无论是否有约束，我们都能通过以下命令：

1 K* U: c: b2 _* [; ~

对草图的倒角进行编辑。

! K/ M: Q# b5 ^# V$ v4 M0 C; x

2、曲线识别选项（Curve Finder options）

# F" {/ E& S" K, l$ m

曲线识别选项是应用于2D同步建模技术内，针对以下命令：

( z& U! B' s. U& d

如今支持以下选项。

! ?, v7 e- x  q; @; s8 k

其中Select Offset、Select Coincident Vertex、Select Vertex on Curve和Select Chamfer功能是NX 10版本新增功能。

在没有对草图约束的情况下，我们可以通过这些功能对大型草图进行编辑。

3、2D同步建模设定（2D Synchronous Technologysettings）

& E) d! W1 W  g

在一些2D同步建模命令对话框:

4 t1 n8 d& T5 n2 l+ H2 p

一些新的选项添加到Settings组，用来控制相邻边的夹角和控制弧线特性。

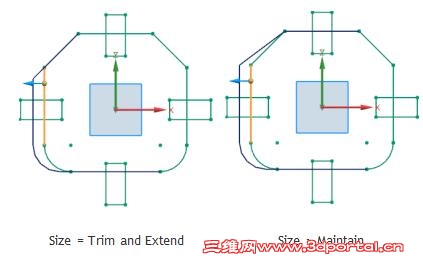

Size：当我们移动曲线的时候，且移动的曲线有相邻曲线，我们可以选择，移动曲线自动修剪或延伸曲线的长度，也可以选择保留它们原始的长度。

KeepTangent：当移动曲线的时候，用来控制保持弧线的相切。

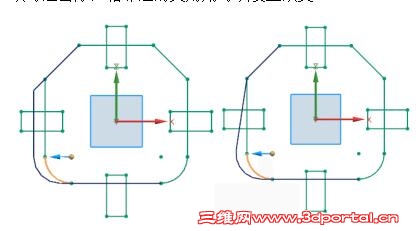

8 @1 u8 n& T: R7 m4 ?. p

KeepOrthogonal：当移动曲线的时候，保持相邻曲线保持正交，如果把该选项勾选去除，相邻边的夹角则可以发生改变。

4、优化2D曲线（Optimize 2D Curve）

, @! E* X9 A' T+ k6 d

从外部导入曲线以后，如果不对这些外部导入曲线进行优化，其曲线质量可能达不到2D同步建模编辑水平，这时候，就可以用以下功能：

通过优化2D曲线命令，我们能够净化和简化导入的2D曲线，让我们能够更有效的操作导入的2D曲线数据，通过指定Distance Threshold和Angle Threshold极限值，可以用来控制优化的曲线和点。

优化过程：

·净化曲线和点

·简化Splines和圆锥曲线

·连接和合并Splines和线

·对齐圆弧和圆曲线

·对于草图外的下游特征，如果参照了草图曲线，当草图曲线优化后，下游特征将自动升级

·当没有草图处于激活状态，此时选择了Create Sketch，将会创建一个新的草图。

, v' x/ m" O5 `7 h

对一个草图，可以在导入前或导入后执行优化命令。

1 b' s) q1 _$ Z. G) x1 l) d
