关键词:三维CAD  构件  Bom表  中望3D

& E5 r/ f5 }/ K+ `4 Z1 _
       结构件在工业设备领域的应用范围十分广泛,如大型机床、重型车辆的主体结构,船舶和货架工作台等等。这类产品在结构设计上有其自身的特殊设计理念,因此,三维CAD设计软件操作的便捷性如何,往往影响到设计师的工作效率。中望3D在构件设计方面,不但操作更符合设计师的构思,而且一些便捷性的功能,更是设计师提高工作效率的好帮手。
       本文将以一个简单的工作台的设计为例,向大家介绍中望3D软件在焊接结构的设计过程中,自动生成Bom的功能给CAD设计师们带来的便捷和高效。
       下图是我们本次作为实例的工作台(图1)。
图1 工作台
& P  w7 R; `+ X( L: v
       第一步: 绘制工作台的结构线
       先绘制尺寸为820*500*560的长方体(图2),再用“边界曲线”提取出曲线(图3)。

' U$ g. M9 D, _  }  X2 J+ i
图2 根据尺寸绘制的长方体

6 o+ w. a' C# F3 s
图3 中望3D提取曲线
1 |/ ?1 Q/ I2 a2 t
       第二步:绘制构件
       先点击“结构件”依次选择刚才提取曲线和构件的类型尺寸,就可以轻松完成构件设计(图4),再点击“对接”依次处理对接部分(图5)
8 T0 A( f+ G" c! ^. u& r7 R3 y

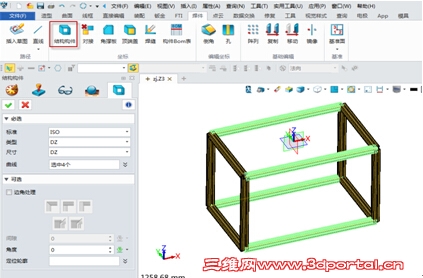

图4 构件设计
) `$ _, v# I6 V8 \7 B. U+ O$ t

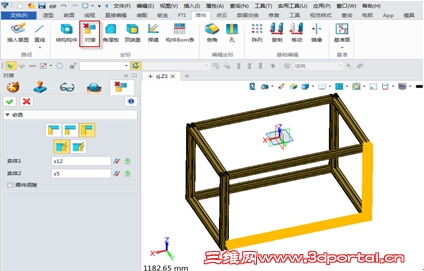

图5 处理对接部分
       第三步:绘制工作台的其它部分
图6 绘制工作台的其它部分
       第四步:出构件Bom表

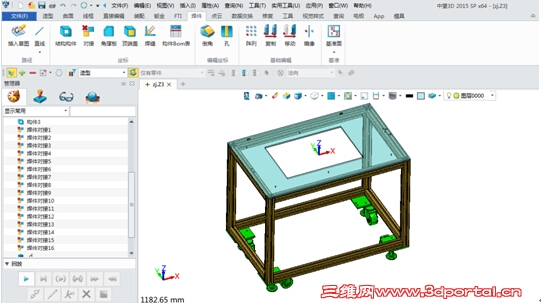

       在操作界面点击“构件Bom表”(图7),就可自动生成出构件列表(图8),包括“构件属性”和“构件表”。
图7 中望3D自动生成构件Bom表
; c/ u3 ?4 f3 i( K' [; v

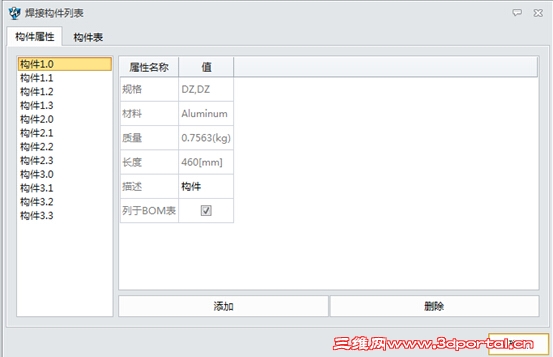

图8 中望3D自动生成的构件列表(构件属性界面)
/ m' U# t# C1 x( m: F  I

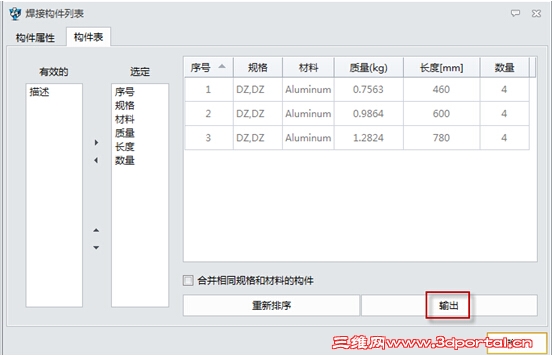

       构件表的内容包括(规格,材料,质量,长度,数量),如需要输出Excel表直接点击输出即可(图9)。
图9-1

2 C( J& s1 _# |6 E  G  l
图9-2
- h  n2 M8 l( l0 f# J& ?- M: |1 p2 Z
图9-3
- `- j0 \- ?6 a
       通过以上的讲解,我们可以看出三维CAD软件中望3D最新的2015SP版本中,设计师们可以更快捷地完成构件设计以及生成、输出构件Bom表,从而提高设计工作的效率。
       中望3D 2015 SP版已于9月22日发布,全面升级的版本更稳定,更高效,CAD设计师可以免费下载体验:http://www.zw3d.com.cn/product-58-1.html
