SOLIDWORKS Simulation 模型不稳定案例解析

作者：ICT-Bale Zhou（周洲）

2 o% x% h' m: s# u; C3 \摘要：使用SOLIDWORKS Simulation进行受力分析时，有时会遇到软件提示模型不稳定、约束不恰当的提示框，导致分析终止。那早成这个问题的原因是什么呢？笔者在这里分享一个案例出现该问题的原因及解决方法，以供大家参考。

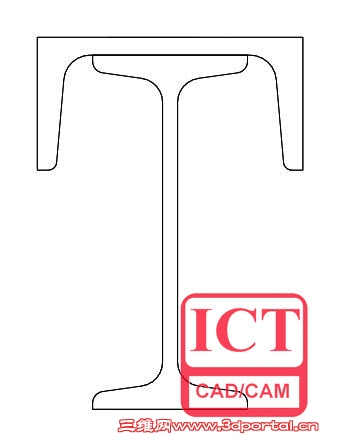

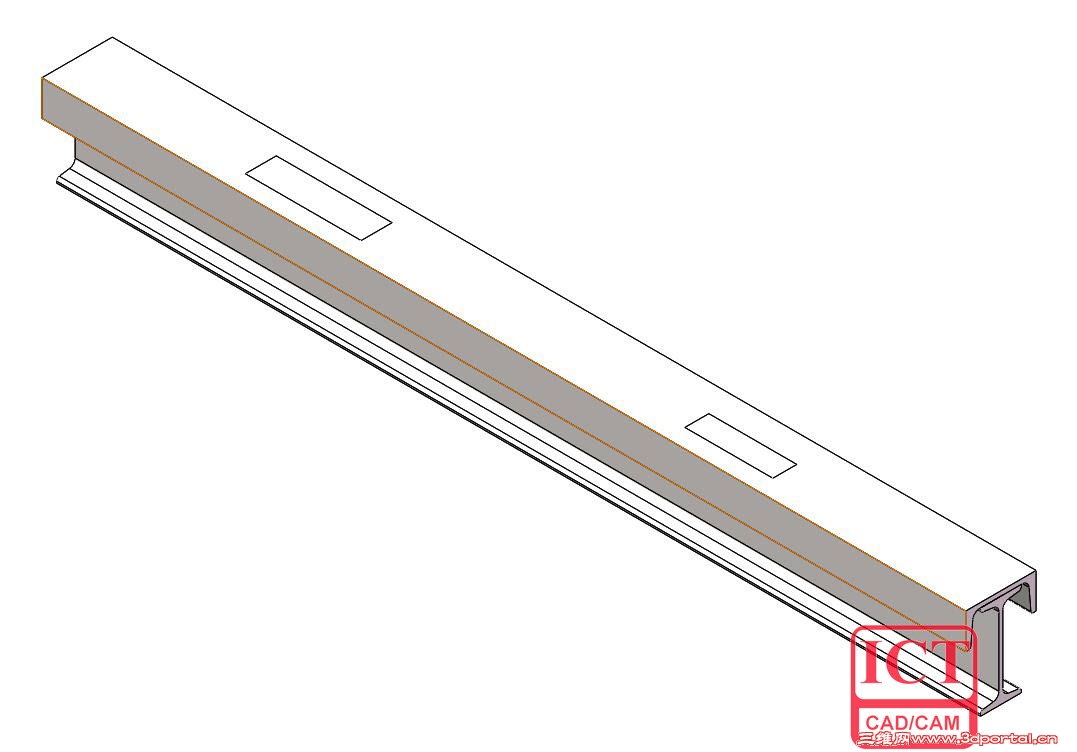

1.        下图所示的结构为工字钢和槽钢组成的横梁，槽钢搭在工字钢上。横梁结构及截面形状如图下图所示：

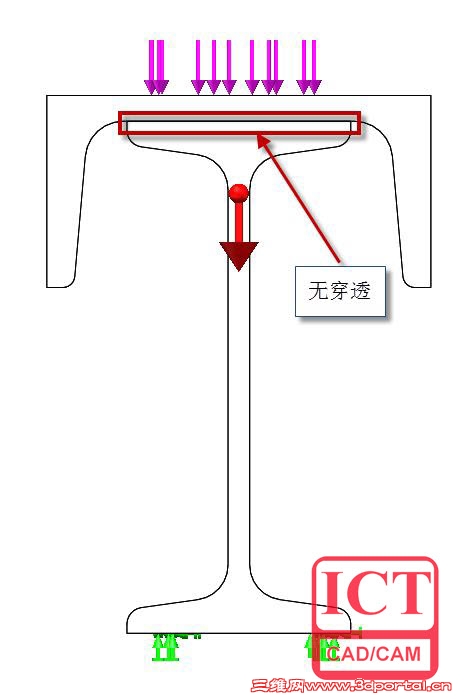

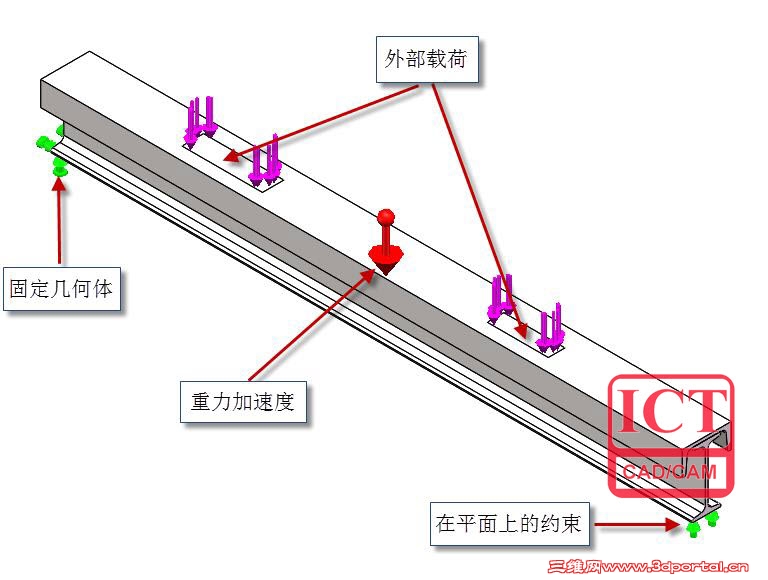

) Q# G, N' W+ ?/ [- k8 h2.        受力条件及方向如下图所示，槽钢与工字钢接之间的接触设定“无穿透”接触条件。

* `0 p" z) e! M. g5 r/ Q5 x! g. y* Y
5 i9 y8 U5 u8 w, F( p

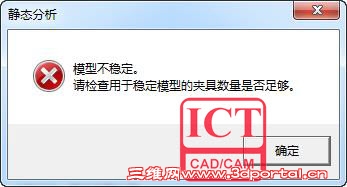

; j2 z+ G) E1 w/ L' n4 S/ D7 B1 W3.        运行分析后，软件提示错误信息，如下图所示：
3 w6 b9 f' s; d. y% J+ ^
0 J) E$ P0 l* J: K$ W) V

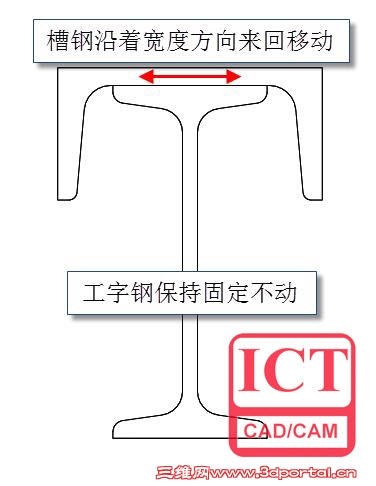

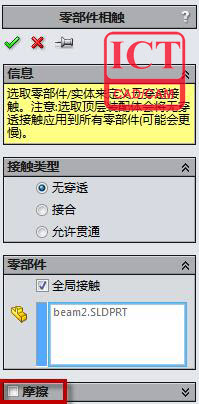

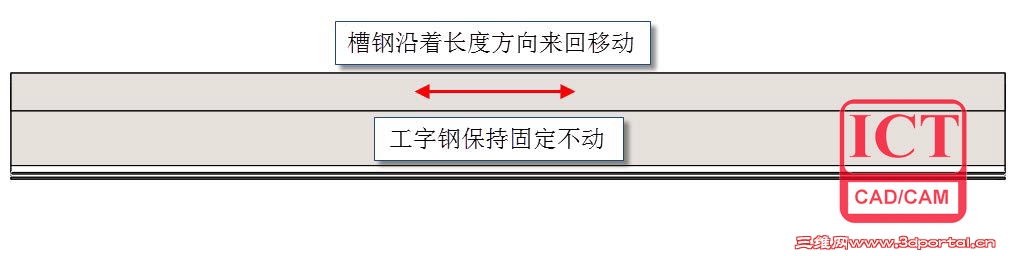

  j. t, O! T+ W; h& o4.        检查设置条件，发现零部件接触条件中没有设定摩擦。意味着一个零件可以沿着另外一个零件的表面任意滑动。此问题可能会引起模型中存在两个方向上的不稳定因素。
3 S2 q( k/ p4 H1 o" g" `" f/ [
: T. c7 L7 v+ B2 f7 w6 \# T$ v3 k

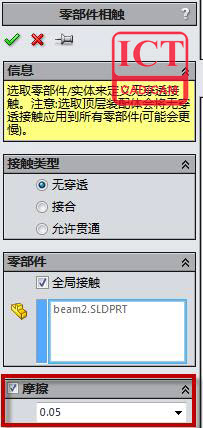

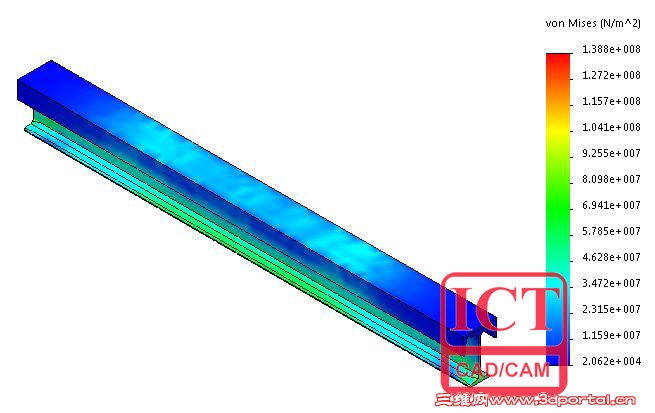

( B7 \" g7 G8 @7 ?5 p& g$ p. m5.        在“无穿透”条件中添加“摩擦系数”，解算成功。如下图所示：


此例分析模型出现不稳定的原因，通过添加摩擦系数即可消除潜在的不稳定因素。当然，除添加摩擦系数的方法外，还可以添加额外约束条件使模型稳定。总之，选用符合实际情况、对分析结果影响最小、操作最简便的方法，使分析达到事半功倍的效果。
