拉伸是所有三维CAD建模软件最通用最基本的工具之一，一些简单零部件的建模通过拉伸的命令就能够满足设计要求。但是同样的一个拉伸命令，由于不同的三维CAD设计者使用习惯或者设计经验的差异，设计结果往往会有所不同。 相信大部分CAD设计人员会遇到这样一个问题：拉伸特征如何与之前的实体进行无缝对接？针对这个问题，我们结合图例说明下，也就是拉伸后，如何消除掉下图图示中红色箭头位置的实体，只保留上半部分？那么这就得好好说一说“拉伸到曲面”这个命令了。
# B3 L6 Q2 Z* D# i! I% w
( D7 K- [0 \! @( x! Z+ x, u g图/ 三维CAD/CAM中拉伸特征与实体无缝对接的图示 $ o* ?% P+ `, U6 P4 d
拉伸到曲面是集造型和建模于一体，且比较高效和实用的命令，只要操作得当，能达到事半功倍的效果，尤其是当设计进行到一半的时候，曲面之间的联系越来越复杂，如果新建一个拉伸特征，能够和外观的G3曲面进行无缝对接，这样的效果，对于设计者来说是非常棒的。 那么三维CAD设计软件中的拉伸命令，一般是如何实现设计效果的呢？ 目前，一些常见的三维CAD设计软件的拉伸命令基本都大同小异，只局限于拉伸特征的实现，至于拉伸特征的后处理却没办法一步到位，操作起来比较繁琐。这对于初学者或者设计经验不足的工程师来说，会容易导致遗漏很多特征的细节设计，从而使用于开模的图档出现一些致命的错误，酿成无法估量的损失。比如RIB的拔模，这看上去似乎只是个小问题，但是一旦遗漏，就可能导致模具产品无法出模。 中望3D与其他三维CAD设计软件不同，在2015版中，对拉伸命令进行了很大的改进和突破：即把拉伸到面的命令进行整合，只保留一个功能键，去除不必要的子菜单，并且将拉伸后的设计处理集成在一起，便于设计者实时进行调整，一步到位，既能对设计者起到提醒的作用，又简化了模型树，有效地提高了设计者的工作效率。 下面为大家介绍下中望3D的拉伸界面的情况。 如下图所示，箭头所示位置是设计工作中常用的一些命令，其中标识A、B、C以及其他相关命令说明如下：

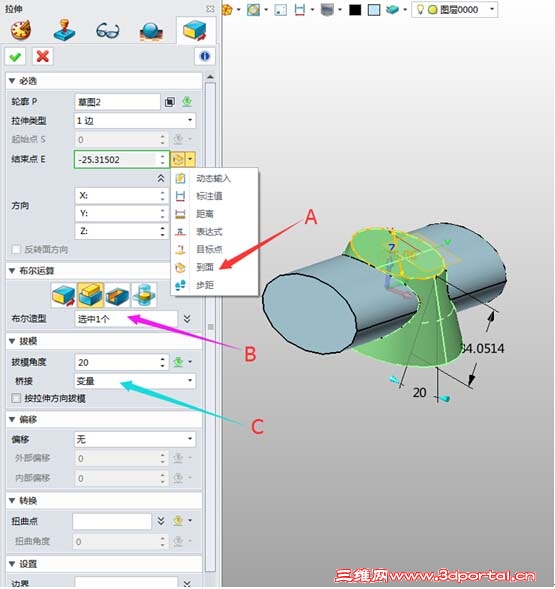

' m9 k5 p5 M4 a 图/ 中望3D的拉伸界面
' T. I2 b( Q9 R& t% }9 _0 J4 x 标识A：右侧的下拉子菜单是实现拉伸到下一个目标的命令，其中“到面”可以实现拉伸到曲面的效果，与其他三维CAD设计软件不同的是，其他设计软件，需要再另外进行其他操作，而中望3D则只要指定目标面即可达到同样的设计效果。 标识B：这里可以将当前的拉伸特征进行加、减、交等“布尔运算”，也可在做某些拉伸特征时，根据需要选择部分已有特征进行“布尔运算”。 标识C：对当前的拉伸特征进行“拔模”设计，可通过“变量”进行设置，也可以用鼠标进行拖动。 “方向”命令栏还可以对当前的拉伸特征进行绕X/Y/Z轴旋转。 “偏移”命令栏，在现有轮廓的基础上，产生一定厚度偏移进行拉伸形成实体，内部的子菜单可根据设计的需要进行选择。 综上所述，中望3D的拉伸命令集拔模，扭曲，偏移等功能于一体，突破了目前市面上一些常见三维CAD设计软件命令单一的现状，工程师通过对拉伸命令的灵活运用，可令产品设计达到意想不到的效果。
