[3D/建模技巧] 三维CAD/CAM高级教程:如何使用中望3D创建法兰盘零件模型

[复制链接]
发表于 2015-9-1 20:43:26 | 显示全部楼层 |阅读模式

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本文关键词:三维CAD  法兰盘  CAM  建模
法兰盘属于回转体零件,是一类重要的零件,主要起到联接作用。本文将向大家介绍如何使用三维CAD/CAM软件中望3D,快速地创建出法兰盘零件的模型,在这个操作过程中,三维CAD初学者很好地掌握到利用中望3D的拉伸、圆周阵列、添加加强筋、倒圆角等特征操作构建三维实体模型的方法。
首先,我们先对法兰盘模型进行分析。如下图所示,作为本教程实例的法兰盘零件,其主体是两个同轴的圆柱体组合体,表面均匀分布12 个等径的圆孔和加强筋,其中,部分轮廓线为圆角过渡。

如何使用中望3D创建法兰盘零件模型

如何使用中望3D创建法兰盘零件模型

# u+ X+ m/ s- e9 y3 U, I( h% n. _
图/法兰盘模型
那么我们该怎么来完成整个建模过程呢?基于中望3D,笔者把建模的思路总结如下:在该零件建模时,可以先利用拉伸凸台特征来构建两个圆柱体组合体。由于法兰表面的圆孔和加强筋是围绕零件中心轴均匀分布的,因此只要建立一个圆孔和加强筋,再利用圆周阵列特征复制出其他的孔和加强筋即可,而不必一个个地分别构建。最后,再生成圆角过渡,就可以完成整个建模了。
下面我们将其具体的建模步骤分解如下:
第一步:构建圆柱组合体

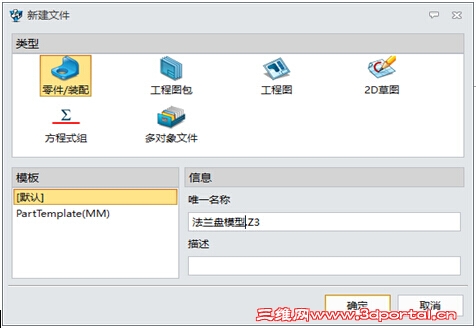

(1)新建零件。
2.jpg 6 L& s% O$ L7 J& q$ {
图1 /零件创建界面
(2)选择xy平面插入草图,开始绘制草图(标记为草图1)。

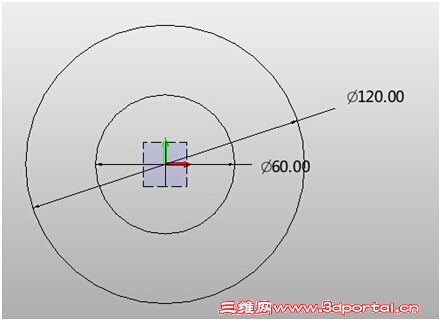

(3)单击“圆”,绘制以原点为圆心,半径分别为120mm和60mm的两个圆。如图2所示。
3.jpg 3 R: @# S- v; A- w. N% ?
图2/绘制草图

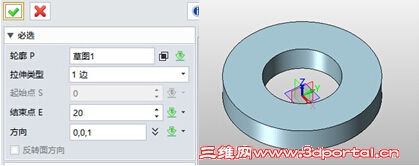

(4)点击“拉伸”功能,进行参数设置(图3),得到圆柱1,如图4所示。
  X9 P' L9 x  k+ d+ c5 j" K9 C7 g) z' O
图3 /拉伸设置窗口图4拉伸后的效果

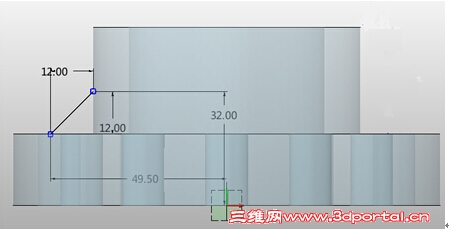

(5)点击“插入草图”选项,并平面选择圆柱体上的外端剖面,获取草图2,如图5、6所示。
图5/插入草图             图6/绘制草图2

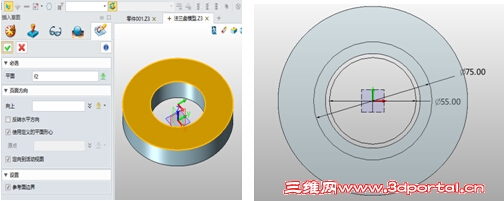

(6)在草图2的基础上,绘制一个以坐标原点为圆心,直径分别为75mm和55mm的圆,然后点击“拉伸”,得到圆柱2。
; Y( q+ G& \+ A$ ~$ R/ \$ i/ M- p
6 y9 c( B+ V% P# Z, M3 _# V! T
图7/拉伸后的圆柱2
第二步:生成均布圆孔
(1)点击“插入草图”,获得草图3,平面选择圆柱1上端平面。

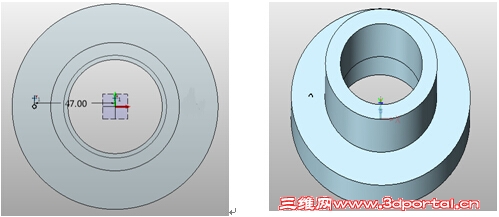

(2)绘制一个距离圆柱体轴心为47mm的点,如图8、9所示。
% l" `# R2 l+ e. }6 ^3 S6 N& K
图8/新建的草图3        图9/完成点的绘制
3 o; i* `! h4 _- G- ^- O% F9 a

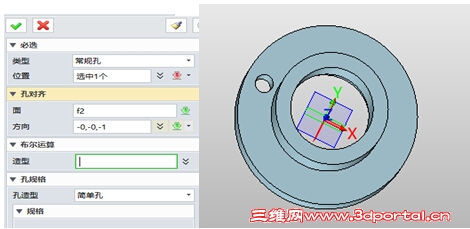

(3)点击“孔”选项,根据本案例中零件构造情况,选择点所在的位置,按照图10,设置相关参数,绘制一个直径为12mm的孔,效果如图11。
图10                      图11

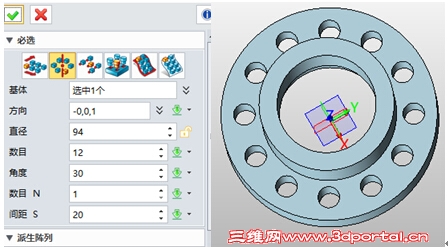

(4)点击“阵列”选项,选择圆型整列,相关参数设置可参考图12,设置完毕后,将得到图13的结果。
图12                   图13
(5)点击“插入草图”,以xz平面绘制草图4,如图14所示。
/ C. Y, f, Z& W
图14/草图4的绘制
* C, f4 f- W7 B! u/ B

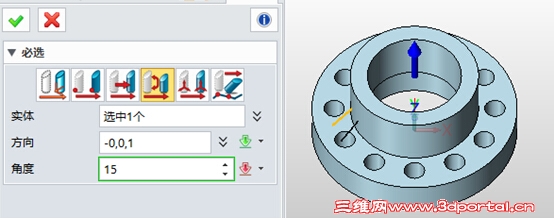

(6)点击“移动”选项,选择草图4中绘制的线,绕方向旋转。方向为z轴方向,角度为15度。如图15所示。
0 {  q' M' L0 q# g3 j
图15/旋转效果图

* {6 b5 x6 j- L8 y& L' c9 W5 s

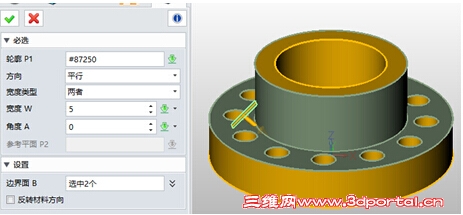

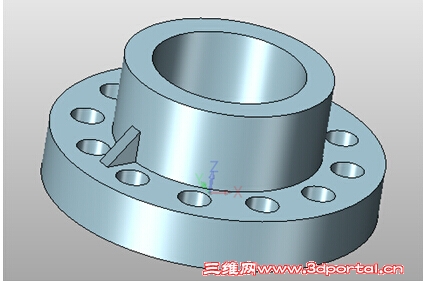

(7)点击“筋”选项,相关参数设置参考图16,筋的厚度为5mm,设置完成后将得出图17的效果。
12.jpg 1 d! Z, g8 P& e
图16
, p- P, d. S* V, W# U% F: x7 e
图17

9 X& ~- Z0 j7 k5 D2 R) g

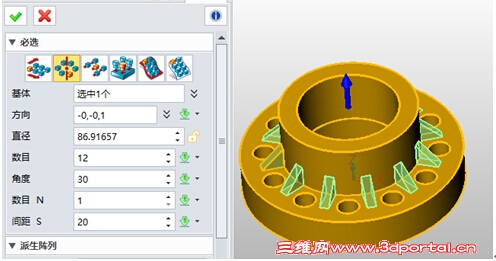

(8)点击“阵列”,相关参数设置参考如图18所示,该步骤与上面对孔进行阵列操作是类似的。
0 @4 s: [7 @1 i- R! z0 v
图18
# A7 f  _: X6 C5 N! c4 V. W4 Y

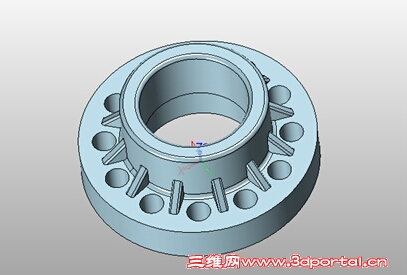

(9)点击“圆角”,为法兰盘生成圆角特征,圆柱的边圆角为2mm,筋的边圆角为1mm,如图19所示。
' y% `( s  z" T/ e
图19
/ V9 x1 u* i. M. ]9 W9 R- t

, `# L" ~* y3 H
经过上述两大步骤的操作,即可通过三维CAD/CAM软件中望3D完成法兰盘零件的建模。
通过本次建模的操作,相信大家能更好地掌握到如何运用中望3D的拉伸、圆周阵列、添加加强筋、倒圆角等特征操作,进行三维实体模型构建的方法。
