[3D/建模技巧] 三维CAD/CAM高级教程:怎样使用中望3D在曲面刻字

[复制链接]
发表于 2015-8-28 10:01:28 | 显示全部楼层 |阅读模式 来自: 中国北京

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

1 F& w2 {* q1 h! Z% l8 U
文本关键词:三维CAD  中望3D  曲面 刻字
三维CAM编程过程中,经常会遇到需在零件表面(曲面)上刻字的情况。很多专业的三维CAD/CAM软件虽然功能强大,但是在曲面上刻字操作繁琐。
现在,工程师使用先进的三维设计软件中望3D,就可快速地实现在零件表面(曲面)刻字了,操作也非常简便:
----第一步:

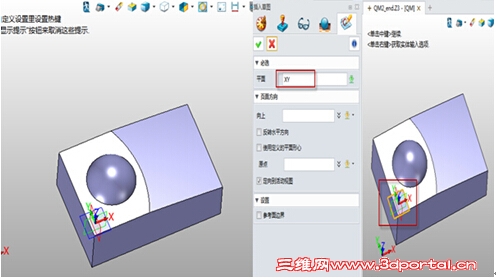

在三维模型上写出要雕刻的文字,然后点击“插入草图”,选择“XY平面”(图1)进入草图界面。
1.jpg " T* M$ p1 ~+ F3 ?* W7 ^5 t' x
图1

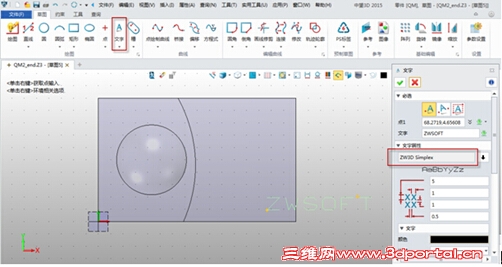

点击“文字”输入文字,选择对应的文字属性后点击“确定”,如下图2所示。
2.jpg ) }1 U  s1 N% ^, a9 x* N2 e2 h
图2

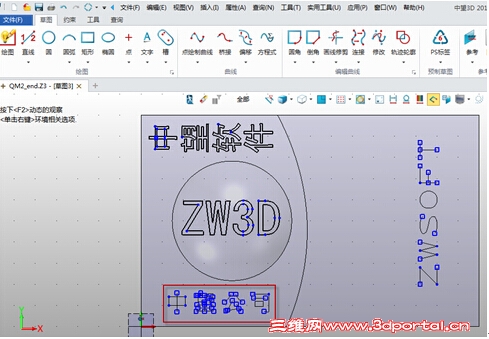

使用同样的命令,继续输入其它文字(图3),其中汉字的单线字需从中望CAD导入,完成后退出草图。
7 i0 |$ R, \4 P/ X/ P; r7 @1 q
图3
---第二步:

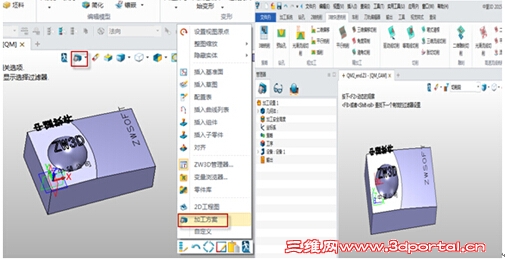

进入加工环境,直接选择”加工方案”或点击右键菜单选择”加工方案”,如下图4所示。
4.jpg , X4 M: k  i* o4 j
图4
---第三步:
进入选择“曲面雕刻”命令(图5),进行参数设置。
5.jpg - v+ W, B4 t8 u7 Q. g. f8 U7 ]3 x
图5

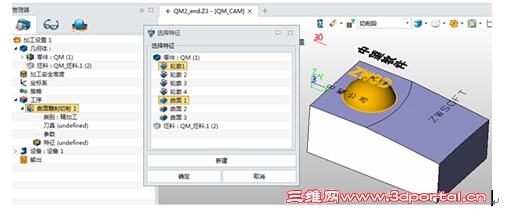

选择要加工的特征,依次选择“轮廓”和“曲面”(图6),完成后确定。
1 u- t/ F: {) R
图6

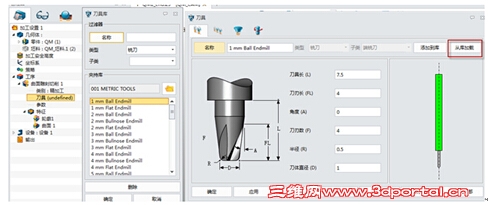

再选择加工刀具,直接从中望3D刀具库中选择D1的球刀,如下图7所示:
4 F0 E9 Z* m" v0 E$ I2 U3 s% U
图7

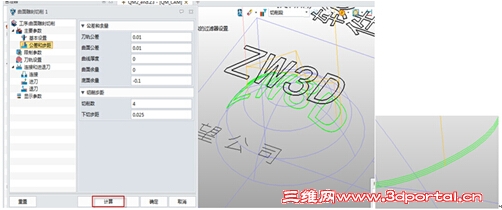

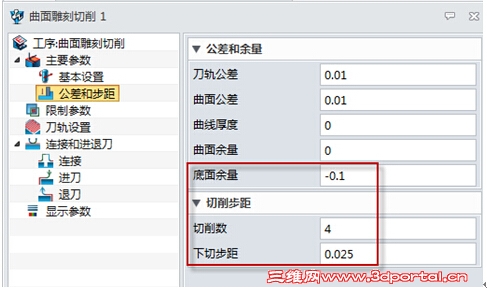

设置加工深度-0.1,切削数4,下刀量0.025(图8),其它参数默认即可,选择完成点击“计算”,刀轨就完成了,如下图9所示:
8.jpg 2 `/ p" P; T) O% ]  r
图8

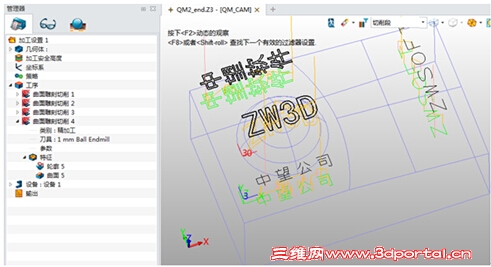

9.jpg 8 ?. E) a3 j- A' S' I$ Q3 d
图9
用相同的方法设置其它刻字的参数(图10)。
5 g1 U* m- ]; Z) o
图10
第四步:

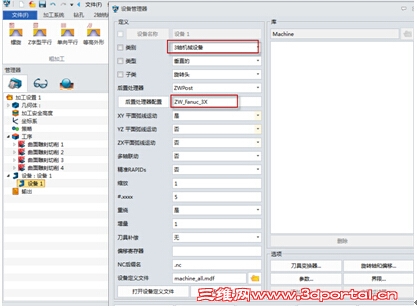

输出G代码,先选择“3轴设备”对应的后处理“ZWPOST”(图11)后确定。
11.jpg / ]( f3 q6 T- H7 T# B1 L
图11

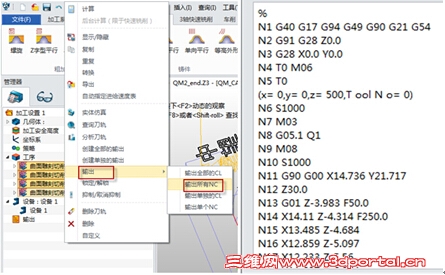

最后,选择要输出的刀轨(如下图12所示),G代码就完成了。
. ]) @# R9 k5 y  f4 i8 n
图12
通过以上4个步骤,工程师就能够加工出符合要求的曲面刻字效果了。中望3D易学易用,而且在实际加工中智能高效。
