锥螺旋弹簧？？

314212186

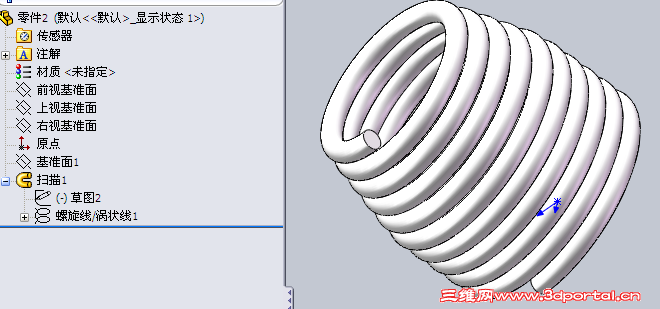

这个锥弹簧怎样画了  老是扫描都出现错误 ？？？
: H: ~0 V, Z. t6 |7 }9 L9 I0 X

heat_ice2000

有尺寸圖嗎?

gld123

heat_ice2000 发表于 2015-8-18 15:33
有尺寸圖嗎?

1 T" ?1 a1 k, t不是有源文件吗，你下载呀

gld123

$ a, C' i% a: x7 z9 P+ }
9 ^7 M9 U- g  f# ^( R
- z9 f1 a0 `! R& h8 O6 k- O
' C% C9 a0 Z7 K! c% W! L+ }如果是1.5不行要小于1.5

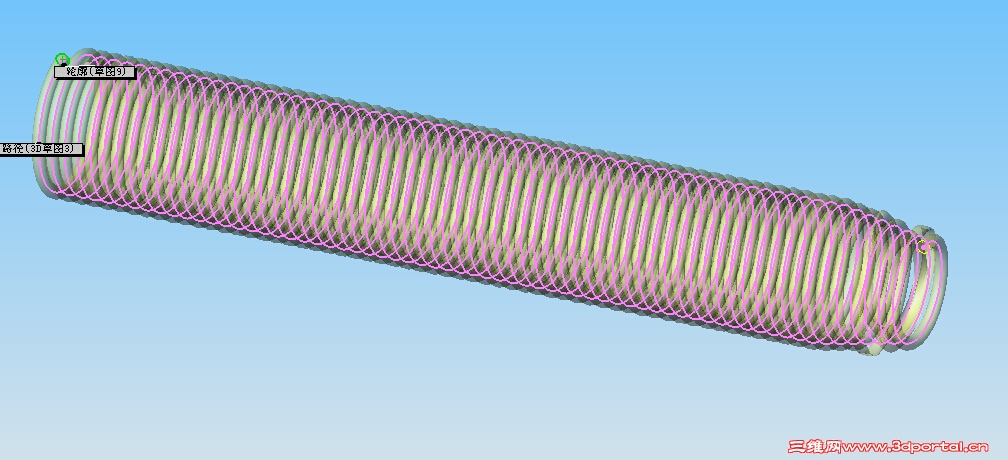

$ r3 w7 ^  X, e& r8 U 拉簧.rar (912.3 KB, 下载次数: 22)

2015-8-18 16:22 上传

点击文件名下载附件 2012版
* @! @" L4 i: |7 K, ~: E: \+ a1 A' m

repzk031

肯定无法生成，你螺距是1.5，扫描的草图圆直径就是1.5，无间隙存在！！螺距改大一点或者草图圆直径改小一点应该就可以.
