CAD几何作图竞赛题（2015年6月），竞赛结果已公布

2005llnn

  l+ I: p0 B, C" ]7 i! g不参与答题及讨论的回帖视为灌水,将扣分处理。

感谢会员我爱用acad提供
$ |0 r  t# `5 z9 _附件上传方法

2d练习
/ x) Q3 S2 y8 S感谢会员oxm44提供练习题
" ]6 m" c) L9 O5 [) o: \# m; D5 R
用AutoCAD作图法求出该题要求的5个数值：长度a、半径b、角度c、弧长d、图示红线所围区域面积是多少。
$ X3 i- K: U+ i7 J8 ~+ A尺寸精度要求精确到小数点后4·位。角度单位必须使用十进制度数,不得使用度/分/秒,百分度和弧度,精度也要求精确到小数点后4位。
. l8 P1 Y* p( r2 O& p
7 Z) s* S/ B2 Q6 q

2005llnn

6 r  @8 ?6 R( c/ n' V5 l. S* {
CA·D几何作图竞赛题（2015年6月），至6月24日止
一.竞赛题目（参见附图）
7 Y. N9 U; E+ K8 C" f) t! @! X感谢会员·oxm44·提供练习题
2d练习

用AutoCAD作图法求出该题要求的5个数值：长度a、半径b、角度c、弧长d、图示红线
所围区域面积是多少。
尺寸精度要求精确到小数点后4·位。角度单位必须使用十进制度数,不得使用度/分/秒,百分
: M% m" F+ H, u0 a度和弧度,精度也要求精确到小数点后4位。
6 [' Z) d, _7 s0 [5 d* a

: V' R8 S; L( F9 C二.竞赛要求
8 R+ E% A$ w$ @) H+ P) K1 y会员、技术团队成员都可以参加，版主不参加，使用AutoCAD、ACM和MDT二维软件，
8 G9 D2 I. r5 U) ~; O5 ?& ^( q在规定时间内将作出的jpg附件在本主题下跟帖发表，只提供数值而没有所作图的截图或
dwg附件，将不予评奖。
5 P5 A5 c) i* z  q5 T* [阅读权限定为最高权限。活动结束后由版主统一取消阅读权限。
禁止会员利用马甲一起参赛，发现将严惩。

* q" [2 j( e2 g7 P; G三.竞赛时间
2015年6月17日至2015年6月24日。
+ d$ t0 V+ ]. G2 O& C
# q2 K4 X5 p# m1 m  S7 P/ d
9 ~" I5 m3 G2 I4 C* `四.·评选时间及方法
* g) j+ J, j  \  s; W6 n) Z2015年6月25日-2015年6月27日，由三维网技术论坛CAD版块
版主为评委，内部评选出各奖项。

. b3 o9 S% I" [
五.奖励
1、一等奖：5题全对奖励三维币50；
: w! |2 o7 q, R) B# x% E" [2、二等奖：答对4题奖励三维币40；
3、三等奖：答对3题奖励三维币30；
4、四等奖：答对2题奖励三维币20；
  D/ v, C8 S: j: U8 Q. K  r% L5、五等奖：答对1题奖励三维币10；
  l6 B# i% E' u6、作图基本符合要求者先各奖励10个三维币；
: ^2 o# f6 o) D5 {% P7、根据竞赛实际情况会对奖励规则进行适当修改。

2 n' l" j; y& O3 K六.其它
) z! d; h# K, r; d" V竞赛结束后在本帖发回复帖进行点评和讨论
9 k+ O( j; B8 y3 t) w+ k
5 W1 Y3 u$ Q  w* u+ U9 d5 }0 d* q4 J竞赛已结束,初步评定成绩见下表,请参赛网友自行核对成绩.如有异议,请于三日内在本主题后跟帖说明.三日后正式公布奖项.
, o2 f- b1 D5 ?9 d8 i& H) `* Q

楼层	用户名	A	B	C	D	E	正确数
标准答案		19.3252	71.3903	51.1084	89.1834	1953.9360
3	大隐于市	19.3252	71.3903	51.1084	89.1834	1953.9360	5
4	zdhxjq	19.3252	71.3903	51.1084	89.1834	1953.9360	5
5	wheasy027	19.3252	71.3903	51.1084	89.1834	1953.9360	5
6	jiyongliang	19.3252	71.3903	51.1084	89.1834	1953.9360	5
7	xc235		71.3903	51.1084	89.1834	1953.9360	4
8	zopeiur		71.3871	51.1084	89.1834	1953.9184	2
9	qwerabcd	9.6626	71.3869	51.1084	89.1834		2
10	daji	19.3252	71.3903	51.1084	89.1834	1953.9360	5
11	lxf325	19.9366	71.3903	51.1084	89.1834	1953.9360	4
12	eastking1111	19.3251	71.3903	51.1084	89.1834	1953.9360	4
13	gongwen0519	19.3252	71.3903	51.1084	89.1834	1953.9360	5
14	我爱用acad	19.3252	71.3903	51.1084	89.1834	1953.9360	5
15	陳志強	19.3152	71.3903	51.1084	89.1834	1953.9360	4
16	chenmik	19.3252	71.3903	51.1084	89.1834	1953.9360	5
17	gmdgm	19.3251	71.3903	51.1084	89.1834	1953.9360	4
18	xuchaohui	19.3252	71.3903	51.1084	89.1834	1953.9360	5
19	lvdeping	19.3252	71.3903	51.1084	89.1834	1953.9360	5
20	凤九天	19.4486	71.3903	50.0000	87.9646	1919.0551	1
21	gerald_lee	19.3252	71.3897	51.1084	89.1834	1953.9326	3
22	oio4201	19.3251	71.3903	51.1084	89.1834	1953.9360	4
23	jinqin11	19.3252	71.3832	51.1084	89.1834	1953.9361	3
24	爱哪无忧	19.3252	71.3903	51.1084	89.1834	1953.9361	4
25	fgg913	19.3252	71.3903	51.1084	89.1834	1953.9360	5
26	chenqi	19.3252	71.3900	51.1084	89.1834	1953.9345	3
27	lanbo9	19.3252	71.3903	51.1084	89.1834	1953.9360	5
28	wupeiqi	19.3252	71.3903	51.1084	89.1834	1949.7472	4
29	zhlq518	19.3252	53.8538	51.1084	89.1834	1879.6658	3
30	钱爷	19.3252	71.3903	51.1084	89.1834	1953.9360	5
31	ss988		71.3903	51.1084	89.1834	1953.9360	4
32	zh876252780	19.3252	71.3903	51.1084	89.1834	1949.7472	4
33	觅觅寻寻	19.3085	80.0324	50.4465	88.9374	1971.3663	0
34	竹八节	19.3252	71.3903	51.1084	89.1834	1953.9360	5
35	xylcs	19.3252	71.3903	51.1084	89.1834	1953.9360	5
36	xtpi	19.3252	71.3903	51.1084	89.1834	1953.9360	5
37	lisc2000	19.3252	71.3903	45.1409	82.6217	1765.5170	2
38	超记	19.3251	90.8237	50.1083	88.0837	2014.5403	0

注:表中文字为红色者,代表答案错误;空白者代表未提供答案或答案不明确.

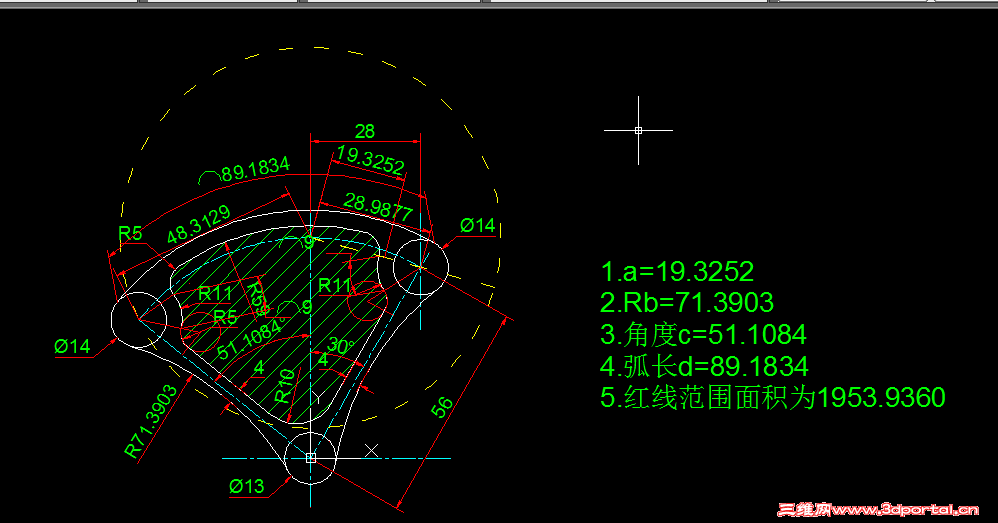

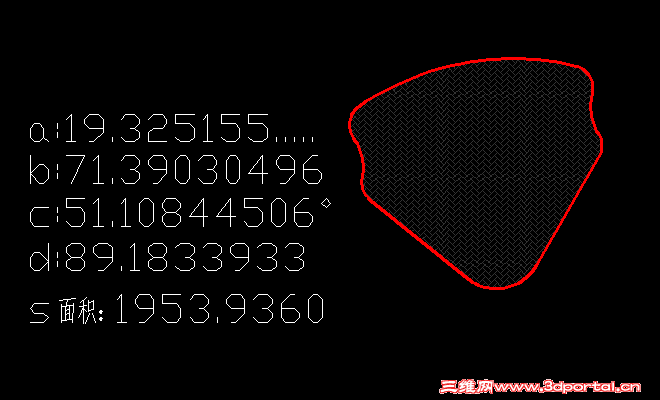

大隐于市

占沙发位。交作业了！
+ ]: @4 S6 e  R8 z% ^9 K

2015年6月习题

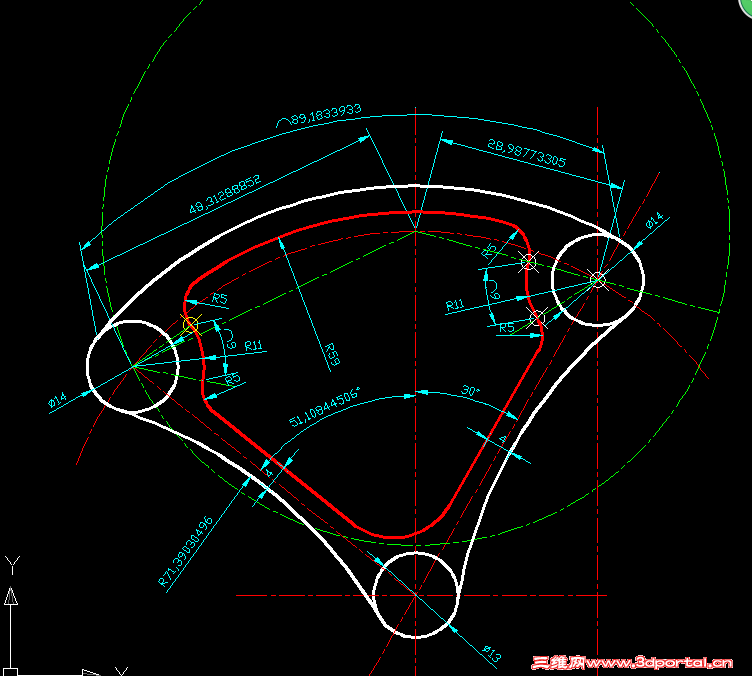

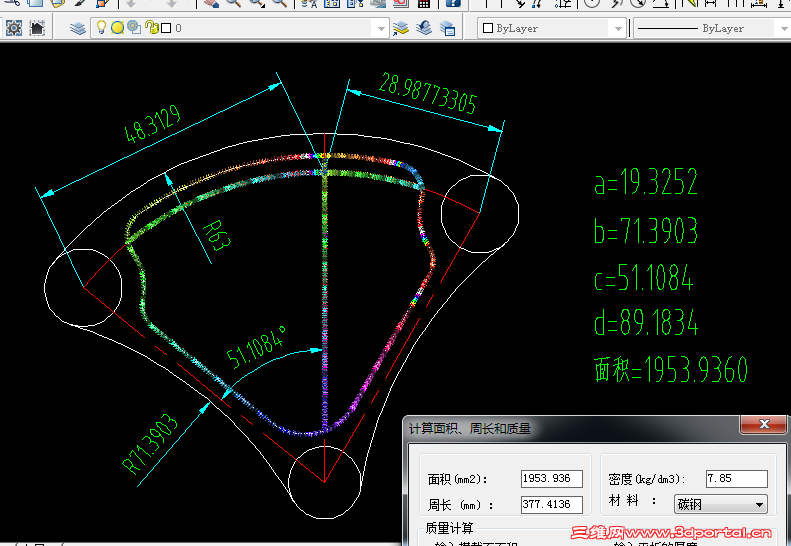

zdhxjq

作业

) u, }+ o9 q6 {# y# P1 |- y

今天来得早~
6 z$ C* m1 E) Y! t# S+ `交作业了
  b- O1 D; w; |) i3 J
9 u9 Y8 y6 t' S" N) y' }
' N3 \7 I0 z- O; T

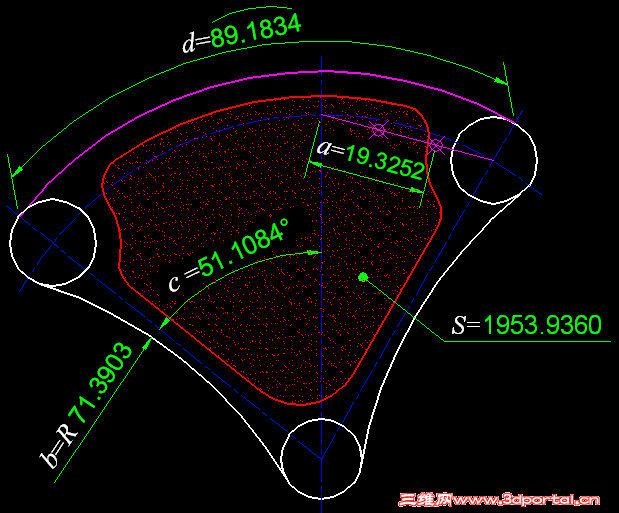

wheasy027

# Z: }9 v' c, S" c- W& L! @) j好久没有参加了，抽空做做！

% |9 A  K0 E% ^. z8 k; w wheasy027_cad201506.pdf (183.97 KB, 下载次数: 5)

2015-6-17 16:27 上传

点击文件名下载附件

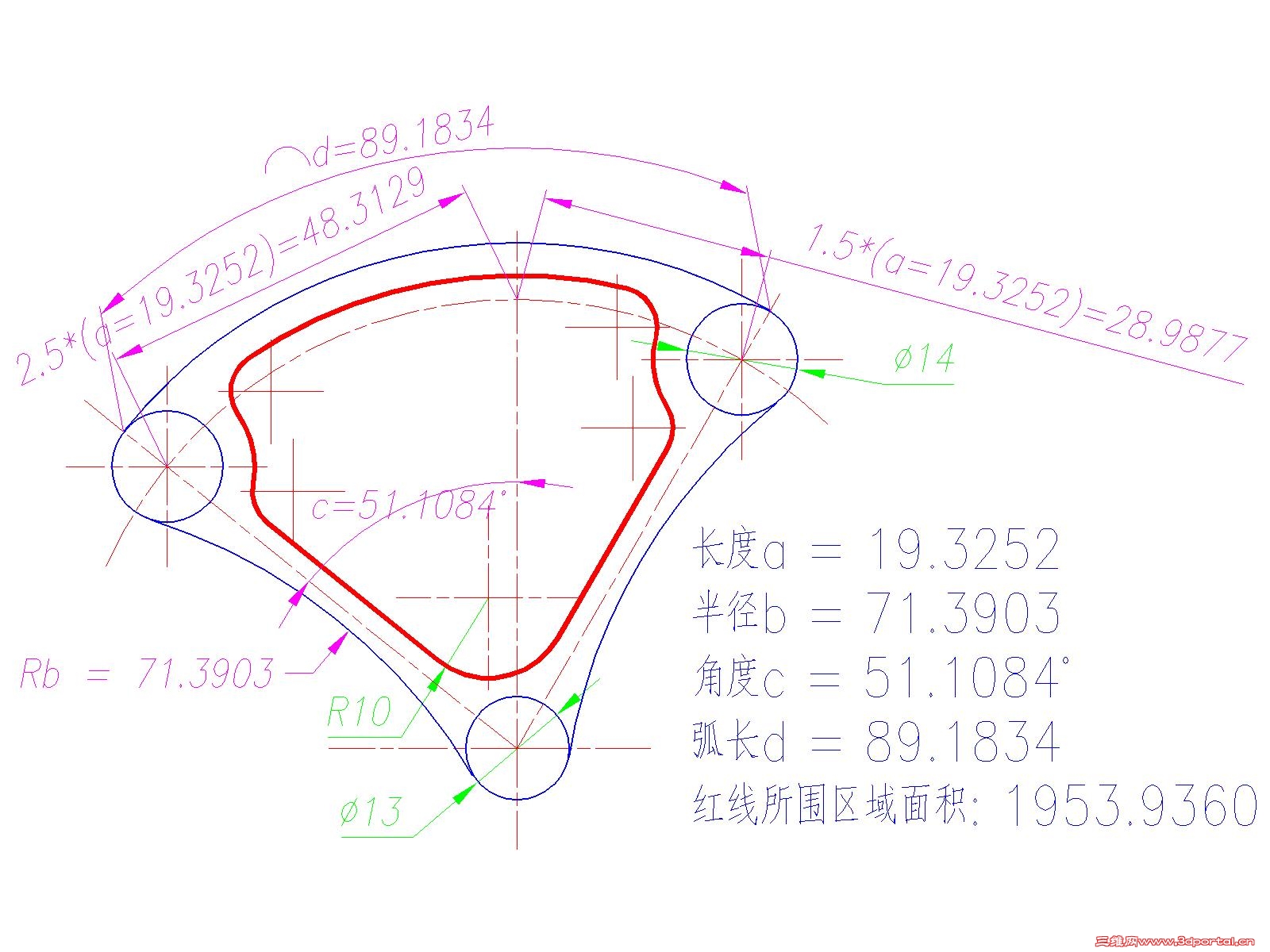

jiyongliang

% F: [7 h: M8 j0 m/ K  C0 {抢了5楼，但是不能编辑加图片，因此重复回帖。
交作业：

作业图

0 ?" z) l9 k* ?3 Z, t# {& z5 D- b% ^

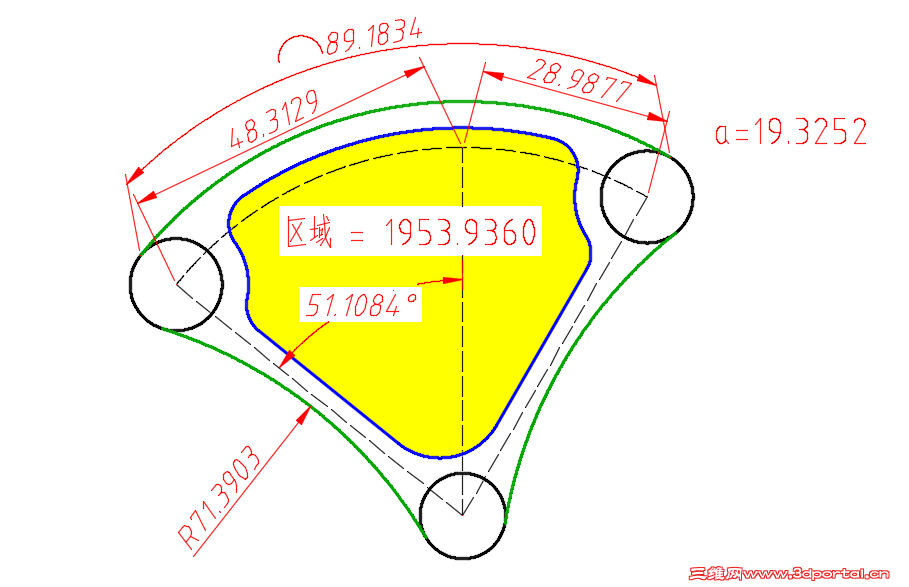

xc235

! P" T7 ]. P/ ?) ~# E! q交作业
' V0 [2 T' l( Y1 Z" Y
阅读权限怎么设置呢？
2 Y0 B6 K, I3 Z% H4 J. O

1 [& {7 B1 t. \! K8 k2 H

zopeiur

# c6 y) Y% L+ M* B- h! ?4 \* e
5 p! d% `; O, R1 S5 l 交作业 对不对不知道

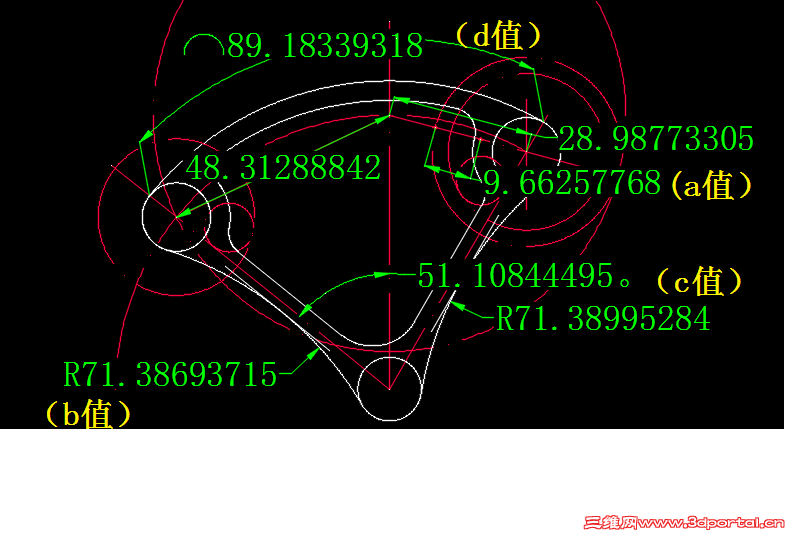

qwerabcd

. H! l6 C  I% K
0 L( u* H0 p6 Z版主题刚出来我就开始绘制了，快要绘完时。你又设置了阅读权限115，真让人郁闷。现在补上，面积太难搞了就免了。
. w& `* P' Y, C0 i7 k0 ]: T: T
4 [2 I. B) N% ?6 i0 O

daji

% i, f' ^" ]) Q/ j
好像提前做了，请查收一下。多谢

lxf325

, R: o! v5 o5 W9 q5 u- ~4 |2 w- z
这次感觉很简单，不知能否全对

eastking1111

, ]; C# ^: X2 L紧赶慢赶终于做完了

唉

4 l$ h% ?2 ?6 L8 l

gongwen0519

( t2 k6 \9 u- @# \. ]# i, e
按例参与：

$ a7 Q9 Z; t  w$ b5 K

变更

我爱用acad

5 h9 t/ c) N6 c  f. Y: v201506练习

; ~" {8 Z5 }  y+ ?9 g' e; U! \7 p

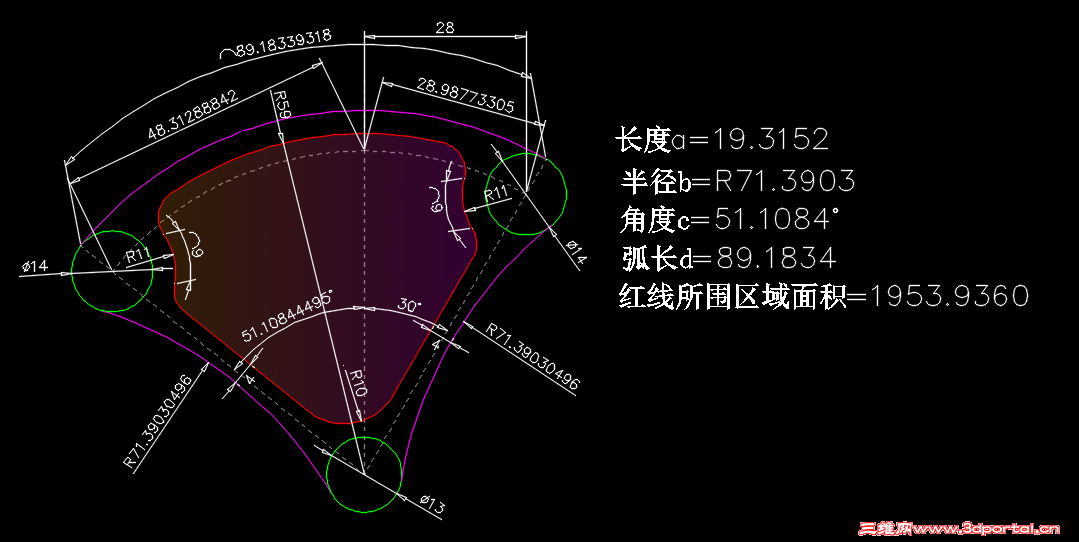

陳志強

6 ^0 n$ S5 S2 i, @; M
交練習
1 ^9 H% h9 g7 C# [0 j! R& r  l9 }
! }- J- v. X9 q' c3 C

練習

chenmik

& |! q6 c* k, k8 M不能编辑是怎么回事

可以了，今天用公司的电脑传上图片了，可能是家里电脑的浏览器出了问题。
9 |9 p' X4 u# G* f4 `& T9 g
2 @  s" V  X; _3 \+ H; q

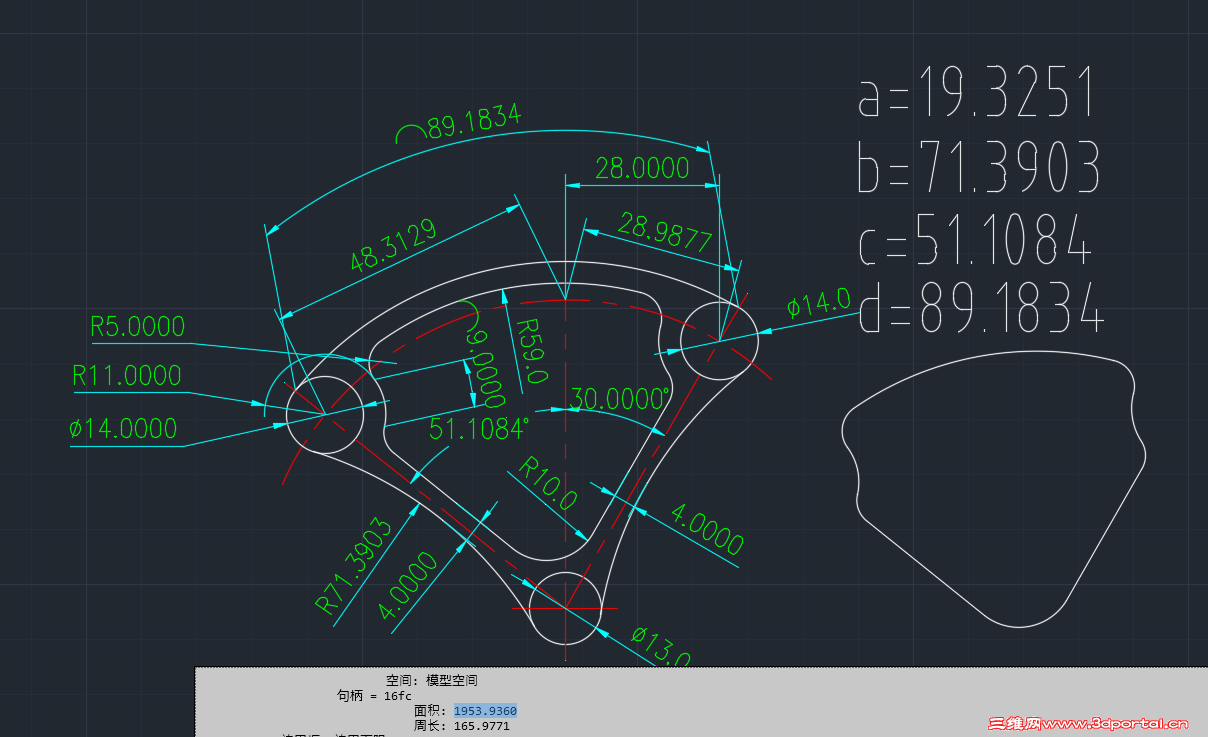

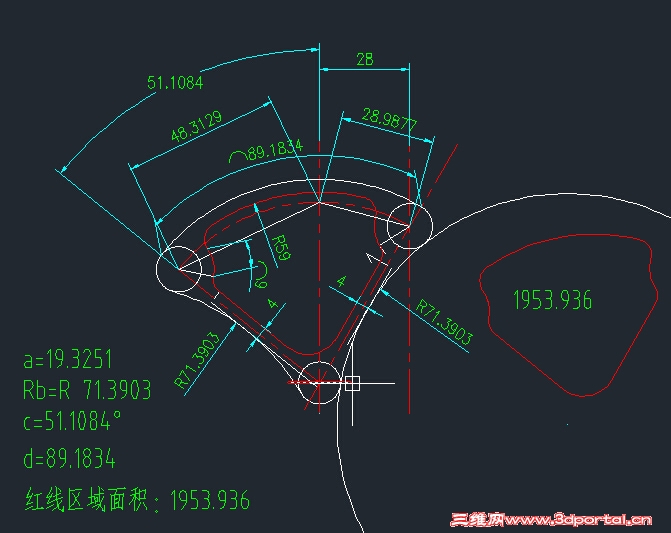

gmdgm

  B6 ^. e2 `1 S2 o2 o; z$ D
提交作业！~ 面积只出来了小数点后三位.应该是补零
, q5 i4 L) N) Y# a# L
怎么不能上传附件啊？

上传附件关键步骤：
4、上传完成后，在回复栏中适当位置点击一下，使光标在该处闪动
5、再把鼠标移到回复栏下面的附件名称上点击一下，附件链接自动完成。再点击“发表回复”，
9 g: J6 [' F7 B- W; @
. b  u" z4 e1 h+ n# ?

00

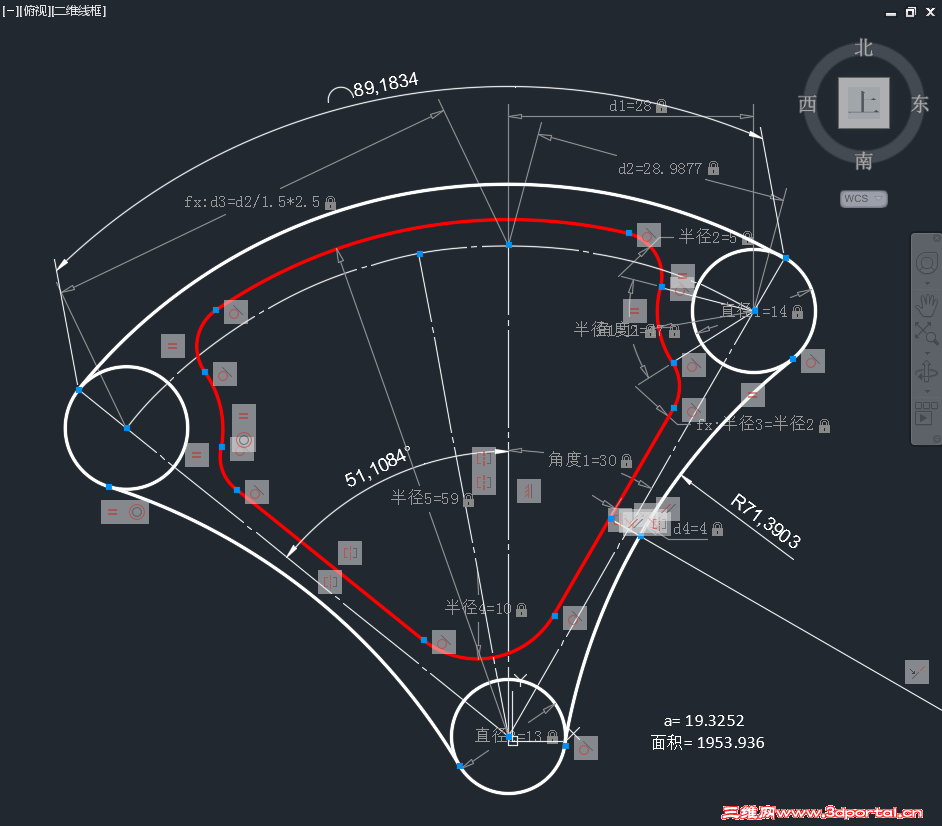

xuchaohui

不知道对不对用1.5A比2.5A缩放出距离用SC比例因子用公式'CAL来算。

lvdeping

不论对错，重在参与。在练习中学习。

3 k. `( z5 Q/ N3 Z8 V/ j9 u  m! d

凤九天

' D) j) k/ U) y' d- l六月作图题
3 B3 G) p; O% h/ H+ y5 C

gerald_lee

0 ~  L0 |$ n. V& y
' H1 ]% t4 E# w8 o" g- O交本月作业。

oio4201

8 h2 Y; v) t7 d" R) X7 T9 a2015.6练习
! a. Z* ?. ^" Y$ o  |0 j
2 X" W) [- B, K- o' F

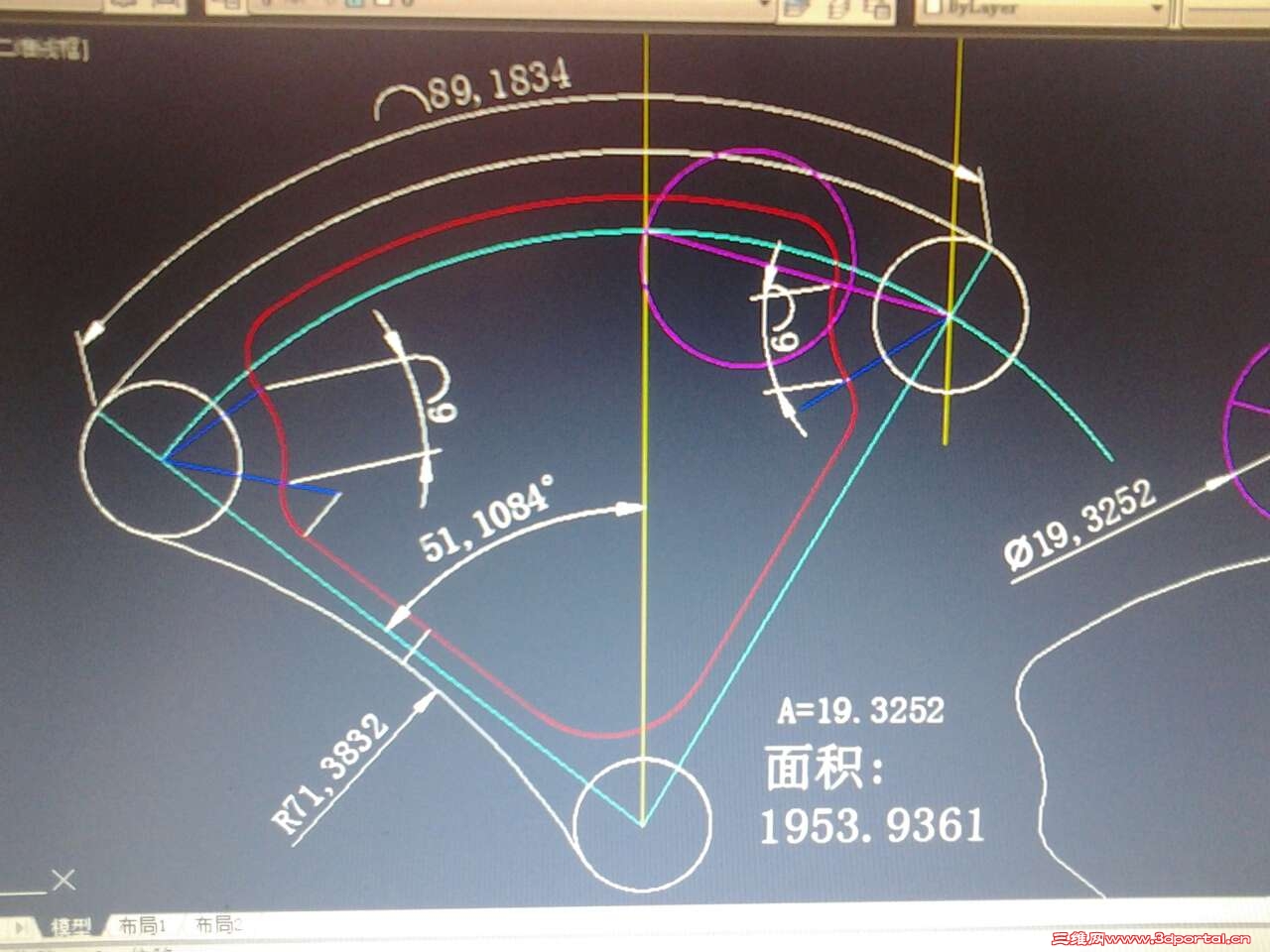

jinqin11

+ k+ M2 L% d6 G: I
交下作业
/ x+ Q% C- `8 \. z9 D$ V8 C

1 Q; j8 L# g+ N) }8 w; T5 B0 X' k. D

+ _5 ^9 D" G9 n

爱哪无忧

: `# j: n5 H: c: h0 _5 j
# q# y' v4 N! a5 S# G# x! v练习一下，多多指教
, {2 L4 I+ I9 N, Y6 o

& \# x% ^) a$ U  L. }! q2 @& E

fgg913

! f& q3 [' K3 `5 h6 ^' J交作业
