怎么画这条加强筋

repzk031

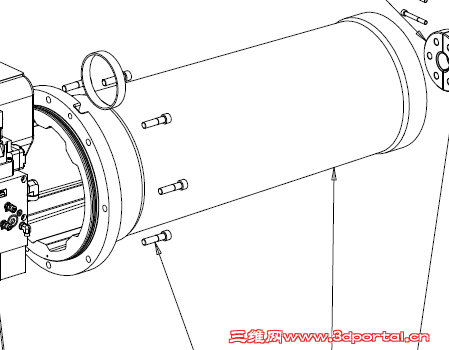

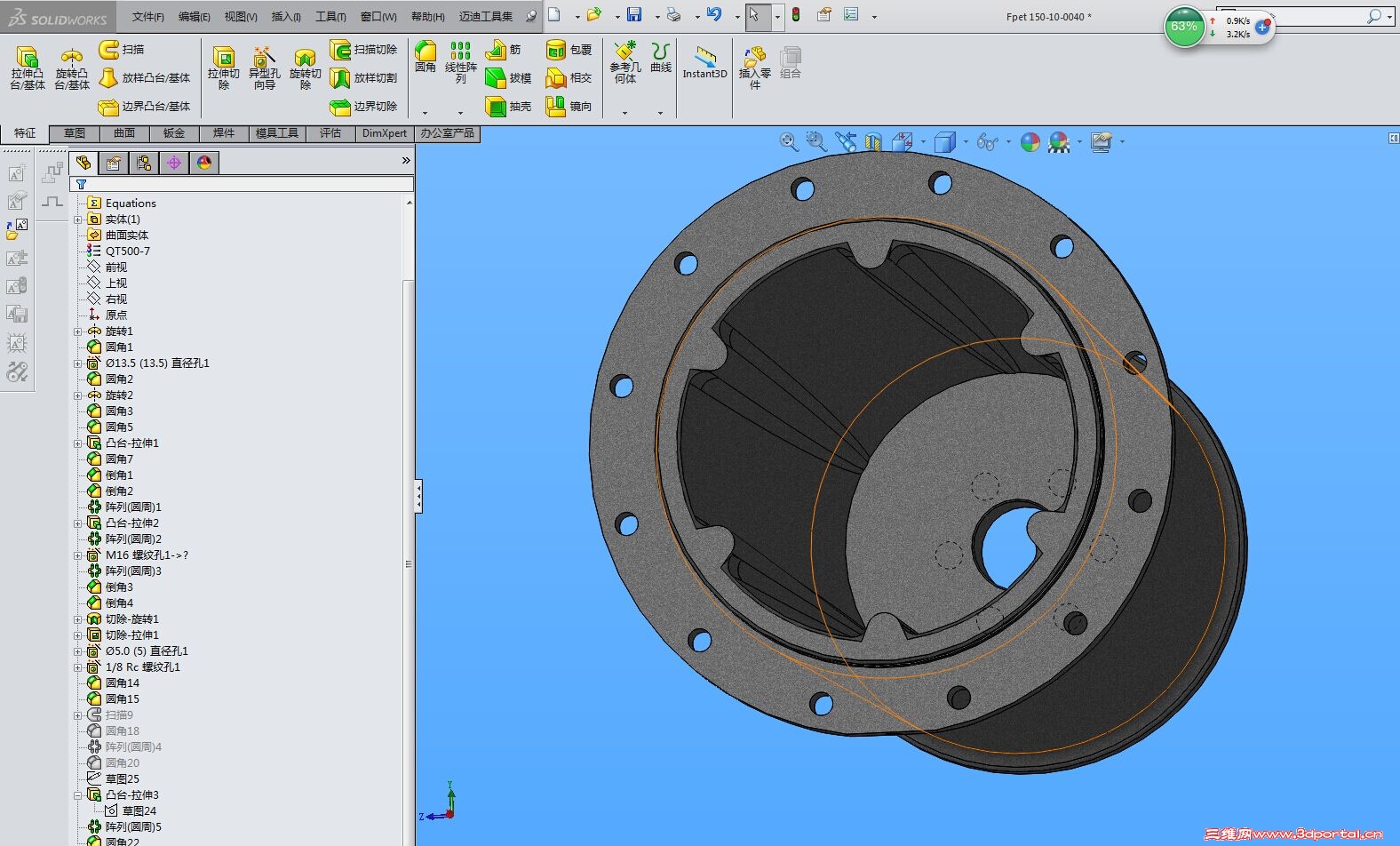

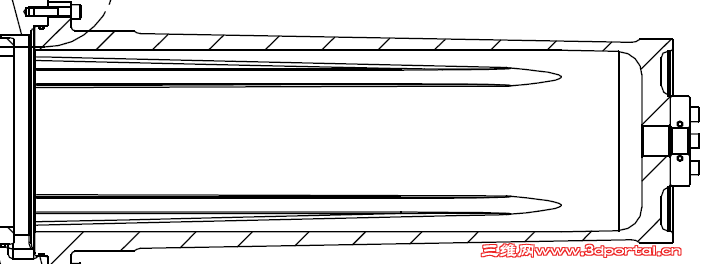

请教各位：怎么在圆筒内画图片所示的加强筋，尾部像像把剑，我使用的SW是2014

fangda1963

      拉伸阵列。

gt.adan

# {3 N5 H( \/ o( `8 P! n

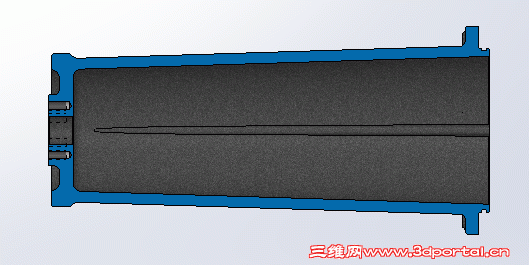

, q$ Z# u# a3 x# l1 s這和你要做的肋材截面有關，指定方向的拉伸就可以解決。
! ~( f, v5 q% f1 v" V' S只要截面草圖端面是圓弧形的，收尾自然會像劍一樣。


" f6 w+ z8 z0 o( n* g3 b$ \
9 \; d1 D2 r( I6 C5 U

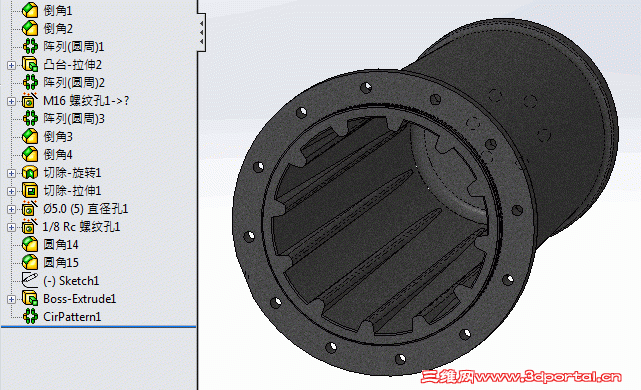

repzk031

gt.adan 发表于 2015-3-13 11:17 static/image/common/back.gif
這和你要做的肋材截面有關，指定方向的拉伸就可以解決。
只要截面草圖端面是圓弧形的，收尾自然會像劍一樣 ...

% m( t; p! [  M感谢阿丹指点，做出来了

repzk031

fangda1963 发表于 2015-3-13 11:06 static/image/common/back.gif
2 @3 v! o2 r4 E  p6 e7 L  E6 }% _拉伸阵列。

: n! _, W, b+ l  \+ l谢谢您的提示

gt.adan

repzk031 发表于 2015-3-13 11:41 static/image/common/back.gif
# z" K% x7 D" d+ v感谢阿丹指点，做出来了

不客氣，恭喜你~

阿帕奇

repzk031 发表于 2015-3-13 11:41 static/image/common/back.gif
9 {5 J9 v6 _% w感谢阿丹指点，做出来了

这就是简单的拉伸相贯

repzk031

阿帕奇 发表于 2015-3-13 16:45 static/image/common/back.gif
这就是简单的拉伸相贯

( O: O8 Y6 \. H9 g版主，我脑子有些不灵范了，真是羞愧.

大鹿

估计要用曲面

GZQGZQ123

学习了！！

我爱用acad

相贯后自然形成

repzk031

  X4 i- r9 }4 c2 c% u

我爱用acad 发表于 2015-3-13 20:32 static/image/common/back.gif
2 M' G9 `7 J  ~4 e相贯后自然形成

3 m, `1 D2 E% y9 l/ K是啊，相贯后自然形成，起初还以为是高难度，但看到阿丹给的提示后，我才明白.，最近也经常挨老婆骂，可能--------------

我爱用acad

repzk031 发表于 2015-3-13 21:13 static/image/common/back.gif
是啊，相贯后自然形成，起初还以为是高难度，但看到阿丹给的提示后，我才明白.，最近也经常挨老婆骂 ...

+ o- K  V8 }0 \8 z& O" b2 R" O总之，是想多了。简单问题复杂化了

思念ni

repzk031 发表于 2015-3-13 11:41 static/image/common/back.gif
2 w2 s% {; h) Z感谢阿丹指点，做出来了

, m5 c9 _% L; {0 D. N$ o$ `# n+ g这个剑型的坚强筋还真不会画啊，有没有做好的原文件呀，上传一个学习下呀
                 ,



思念ni

repzk031 发表于 2015-3-13 11:41 static/image/common/back.gif
0 h' i, Y: Y# [8 t2 w感谢阿丹指点，做出来了

/ Y: Q( G9 K/ d) n+ v0 l; K, D" [这个剑型的坚强筋还真不会画啊，有没有做好的原文件呀，上传一个学习下呀
! H" W1 F* W4 G                 ,



思念ni

gt.adan 发表于 2015-3-13 11:17 static/image/common/back.gif
這和你要做的肋材截面有關，指定方向的拉伸就可以解決。
) {& F1 o$ U6 E0 X) d只要截面草圖端面是圓弧形的，收尾自然會像劍一樣 ...

$ a; n7 j. \2 T* [有原文件吗，发一个吧，邮箱wb_1023@126.com 谢谢啦
