[求助] 看看谁会用扫描画

[复制链接]
jie7788
发表于 2014-12-21 13:48:25 | 显示全部楼层 |阅读模式 来自： 中国山东济南

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 jie7788 于 2014-12-21 14:02 编辑 $ @6 h0 e* L9 ^  ]$ {& M& o) R
% i( Z" |6 C3 T& i: r) d. q
谁会？过来围观
回复

举报

卢丽忠
发表于 2014-12-21 13:57:32 | 显示全部楼层 来自： 中国江苏苏州
jie7788 总工什么意思？
回复 支持 1 反对 0

举报

jie7788
 楼主| 发表于 2014-12-21 13:59:45 | 显示全部楼层 来自： 中国山东
卢丽忠 发表于 2014-12-21 13:57 static/image/common/back.gif8 F9 L- r' W8 w1 _, y0 c
jie7788 总工什么意思？
! c& C! [/ g" g" q) u9 L+ _; E0 t1 Z
图片怎么没有了
回复 支持 1 反对 0

举报

jie7788
 楼主| 发表于 2014-12-21 14:03:29 | 显示全部楼层 来自： 中国山东
卢丽忠 发表于 2014-12-21 13:57 static/image/common/back.gif& h6 _  w1 v8 l; Z+ n: U9 V, I, ~0 |
jie7788 总工什么意思？

( C9 P0 x7 R& P8 k现在有图片了！看看吧
回复 支持 1 反对 0

举报

keilei001
发表于 2014-12-22 04:04:05 | 显示全部楼层 来自： 中国福建厦门
本帖最后由 keilei001 于 2014-12-22 06:24 编辑 : {  \: d3 Y5 s+ Z6 I

" ~7 m. Y* w% H1 C练习6 s9 ?( q+ {  W1 @4 I! c3 ]/ K3 l

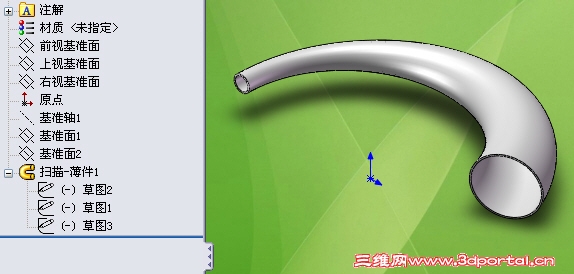

, `' a4 E; ^  p2 j6 W" y1 v Snap2.jpg + e, i8 C* w+ J7 @! ?( \' `0 K
回复 支持 反对

举报

gt.adan
发表于 2014-12-22 08:51:30 | 显示全部楼层 来自： 中国台湾

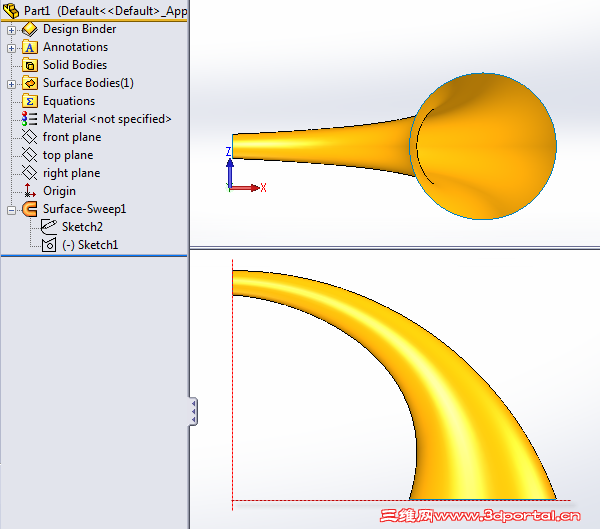

猜一下，估計兩個視圖就可以表達要求。0 w! |8 U' j; {5 C) D+ o; E
起始及末端平行於兩大基準面。6 w# w5 M9 D  A& ]4 N/ f+ d
) l# ]8 \& n; R% \% l0 t$ ~
2014-12-22 08-47-51.png 1 b- K- Y* V0 B' p) P2 v0 i5 d' V! A5 a
回复 支持 反对

举报

长虹贯日
发表于 2014-12-22 09:05:35 | 显示全部楼层 来自： 中国山东烟台
放样倒不难，扫描还真得研究一下
回复 支持 反对

举报

keilei001
发表于 2014-12-22 11:41:42 | 显示全部楼层 来自： 中国福建厦门
gt.adan 发表于 2014-12-22 08:51 static/image/common/back.gif
3 n4 v) Y  `3 ^( O# M/ Z: V猜一下，估計兩個視圖就可以表達要求。
3 U5 }) A2 t3 H5 D# u$ G5 _% S起始及末端平行於兩大基準面。
. r- j1 B1 \% q- Y% b7 x8 `
丹大的图让我眼前一亮啊，金灿灿的含金量十足，: ^9 V. _6 e- D& ~- }
我搞了好久才搞出个复杂的引导线，还用了3个草图。
  U2 L+ x3 S0 |! F烦请丹大指导指导。
回复 支持 反对

举报

myfaith
发表于 2014-12-22 12:06:59 | 显示全部楼层 来自： 中国江苏南通
gt.adan 发表于 2014-12-22 08:51 static/image/common/back.gif
. Q0 B# F4 R2 ^2 |. L8 B猜一下，估計兩個視圖就可以表達要求。
3 |$ m! {, }9 ]: m) R% t  A起始及末端平行於兩大基準面。
& R6 U. v7 d) r6 S2 {
真的是画的很好
回复 支持 反对

举报

jinqin11
发表于 2014-12-22 12:18:20 | 显示全部楼层 来自： 中国安徽蚌埠

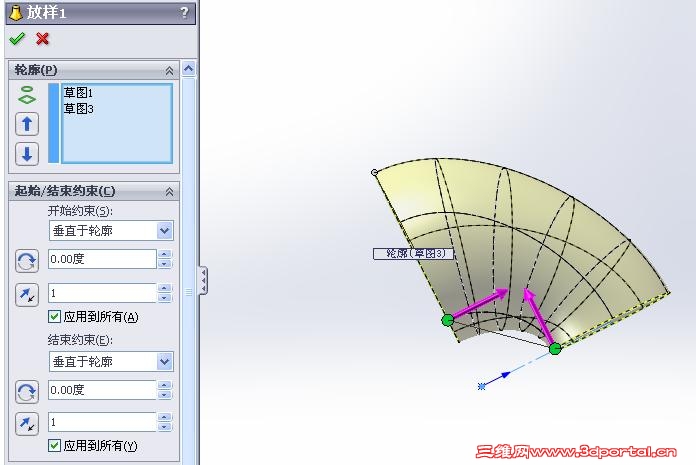

可以这样吗
回复 支持 反对

举报

gt.adan
发表于 2014-12-22 16:49:40 | 显示全部楼层 来自： 中国台湾
本帖最后由 gt.adan 于 2014-12-22 16:50 编辑 4 k; R/ k" e3 c8 u
keilei001 发表于 2014-12-22 11:41 static/image/common/back.gif
/ r9 j- |" Y) k9 E( L丹大的图让我眼前一亮啊，金灿灿的含金量十足，
, o8 X, p7 _1 ^0 k( `  H8 M我搞了好久才搞出个复杂的引导线，还用了3个草图。 ...

" _0 t5 V0 H- [, J1 U1 R/ p前輩客氣了，說指導不敢當…這是很久的一個練習題了，近日在他網也被挖出來再做了練習。
# o9 S' ]5 }- q6 Y* _5 w解題純粹觀念，就不上圖了。以下文字截取自該論壇參與的朋友(阿木&小翔)的結論，希望有所幫助。
; G6 A) c" ~/ `6 I/ e. `# ]
6 V$ Y0 P: H! H一般扫描过程中，轮廓草图所在基准面与路径切线方向的夹角不变。
* n! u1 s% m9 q. c  g关键是路径两端切线方向要与轮廓草图基准面「垂直」。  {, z) ?) ^2 M% Q4 L
回复 支持 反对

举报

keilei001
发表于 2014-12-22 17:11:43 | 显示全部楼层 来自： 中国福建厦门
gt.adan 发表于 2014-12-22 16:49 static/image/common/back.gif
8 M1 Y3 z. y4 \, I& h  E) B前輩客氣了，說指導不敢當…這是很久的一個練習題了，近日在他網也被挖出來再做了練習。- h8 D# V* {' `% W; P
解題純粹觀念， ...
( d) ]! j2 T/ M" b# n' B+ a
多谢丹大指导，我用两个草图老不成功，目前只能搞到这样子，- A* J& Q! ]* S5 K  t9 m
把丹大的珍言理解下再练习试试看。: V9 u2 u2 p+ G) N* D

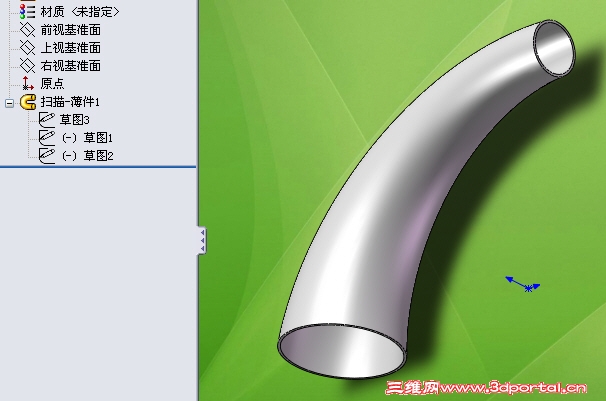

& t' a+ \# x9 s" ^# Q+ d Snap2.jpg
- J/ M4 @" z: w- M; h" I  u
! u4 E3 d' m! I5 G
回复 支持 反对

举报

jie7788
 楼主| 发表于 2014-12-22 20:56:07 | 显示全部楼层 来自： 中国山东青岛
gt.adan 发表于 2014-12-22 08:51 static/image/common/back.gif' k) F7 u& }: z8 z( s6 W3 T1 L
猜一下，估計兩個視圖就可以表達要求。
& d( }+ U( W  T; M起始及末端平行於兩大基準面。
" U( T4 ^& @1 h# j- {
丹大分享一下吧
回复 支持 反对

举报

jie7788
 楼主| 发表于 2014-12-22 20:56:44 | 显示全部楼层 来自： 中国山东青岛
gt.adan 发表于 2014-12-22 08:51 static/image/common/back.gif" u* \& d3 `/ y' ^4 g3 W' r6 v
猜一下，估計兩個視圖就可以表達要求。; a9 a* U" B$ k8 O6 J
起始及末端平行於兩大基準面。
+ O# y5 s, S% G1 \5 t4 h, G
丹大分享一下吧
回复 支持 反对

举报

jie7788
 楼主| 发表于 2014-12-22 20:57:41 | 显示全部楼层 来自： 中国山东青岛
keilei001 发表于 2014-12-22 04:04 static/image/common/back.gif
4 c0 _% W" d: s3 ?练习
$ {9 z  O) Z2 R2 o
老大分享一下源文件吧
回复 支持 反对

举报

keilei001
发表于 2014-12-22 22:26:41 | 显示全部楼层 来自： 中国福建厦门
jie7788 发表于 2014-12-22 20:57 static/image/common/back.gif7 g& r  Z+ }5 p4 M+ j
老大分享一下源文件吧

0 e, p' _2 ]1 H* z$ X, n, h我还没把丹大那图搞出来呢。
回复 支持 反对

举报

xuhongejo
发表于 2014-12-22 23:16:16 | 显示全部楼层 来自： 中国湖南株洲
这个比较简单
回复 支持 反对

举报

gt.adan
发表于 2014-12-22 23:51:28 | 显示全部楼层 来自： 中国台湾
keilei001 发表于 2014-12-22 17:11 static/image/common/back.gif9 V2 A8 y* V2 V* {5 n3 {2 }0 R  ]
多谢丹大指导，我用两个草图老不成功，目前只能搞到这样子，
& O) G( ?& I8 |8 A( N把丹大的珍言理解下再练习试试看。
- E( {) p/ v% l, ?
前輩和#17的朋友，看來尚未完全明白阿丹說的意思。
( C% L5 r& C7 z: t3 _8 a$ m路徑並非一定剛好是四分之一圓或是四分之一橢圓。) v" I: _. r) y6 Y
如下圖，一個視圖，就足以表示建模的要求和重點。
% ~  n) y% j" W6 G3 J5 k  S* ]% N; Q9 L3 \2 |9 m

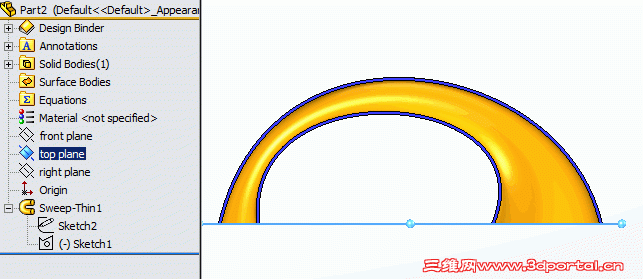

2014-12-22_23-48-54.gif ) M/ g8 q* U5 @+ ?0 }$ e
回复 支持 反对

举报

gt.adan
发表于 2014-12-22 23:53:45 | 显示全部楼层 来自： 中国台湾
本帖最后由 gt.adan 于 2014-12-22 23:56 编辑
1 w9 r. ^2 N9 M# X0 `3 S3 h
xuhongejo 发表于 2014-12-22 23:16 static/image/common/back.gif
" T2 ?/ I6 @7 N( t# ~' R这个比较简单
- C, q  p$ E3 A/ A% m: P
前輩看來也是個曲面高手呀~您說這比較簡單？能否按樓主貼圖那般貼個四視圖看看呢？^^: c' b* [$ {) M. _' ~- b' Q
~~注意原帖頭尾兩端的投影輪廓~~
回复 支持 反对

举报

keilei001
发表于 2014-12-23 00:18:06 | 显示全部楼层 来自： 中国福建厦门
gt.adan 发表于 2014-12-22 23:53 static/image/common/back.gif
4 c9 g$ B0 t* R2 @6 c. L前輩看來也是個曲面高手呀~您說這比較簡單？能否按樓主貼圖那般貼個四視圖看看呢？^^, {- O+ G1 p+ ~5 y! z7 f6 K
~~注意原帖頭尾兩端 ...
) F0 X. H2 U% p1 B4 ~
主帖要求起始端和结束端和主基准面重合吧？  O' l) g# Y! E" ^6 G
恕我眼拙，看不出17#的哪里不满足主帖要求啊，请丹大明示。
回复 支持 反对

举报

Akarui
发表于 2014-12-23 07:03:24 来自手机 | 显示全部楼层 来自： 中国江苏苏州
keilei001 发表于 2014-12-22 11:41 static/image/common/back.gif
' B  L* T- n9 O' R" d* E! p' ]' i  G" g( i& O- Q0 Y9 m2 Y
丹大的图让我眼前一亮啊，金灿灿的含金量十足，  a! a8 K5 i$ p$ n& p5 q" X) U' u
我搞了好久才搞出个复杂的引导线，还用了3个草图。& r) S: @. P1 v4 ?5 H( n6 ?
烦请丹大指导指导。
/ ^3 J1 P: `$ S
关于轨迹的做法有以下意见:- K+ @, T4 B6 E
因为是空间曲线，所以用两天曲线交差，做成轨迹比较好。这也是一般做法。8 p; k5 @2 q, ^: i$ I# i
楼主的水平，学生吧。看你用的也不是破衣，更像solideworks
回复 支持 反对

举报

长虹贯日
发表于 2014-12-23 08:38:19 | 显示全部楼层 来自： 中国山东烟台
搞不出来啊，阿丹求方法！
回复 支持 反对

举报

gt.adan
发表于 2014-12-23 10:00:13 | 显示全部楼层 来自： 中国台湾
本帖最后由 gt.adan 于 2014-12-23 10:09 编辑 ) X2 p, _/ A: P; R9 X
keilei001 发表于 2014-12-23 00:18 static/image/common/back.gif' T' U/ ]  s" ]9 m! q
主帖要求起始端和结束端和主基准面重合吧？- f0 q9 G# [* U3 E
恕我眼拙，看不出17#的哪里不满足主帖要求啊，请丹大明示。

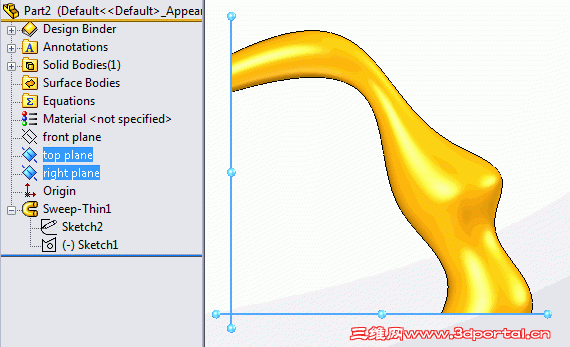

, z0 _3 ]" T+ d7 W. b2 d和三大基準面重合或是平行都無所謂…重點在於…如下圖…% o/ u, o3 X8 m" B# h7 i4 i
誠如我在#19的回覆，起始和結束兩端的投影輪廓…其切線方向不是垂直於基準面的。
) O: Q% B" i" y  k: p

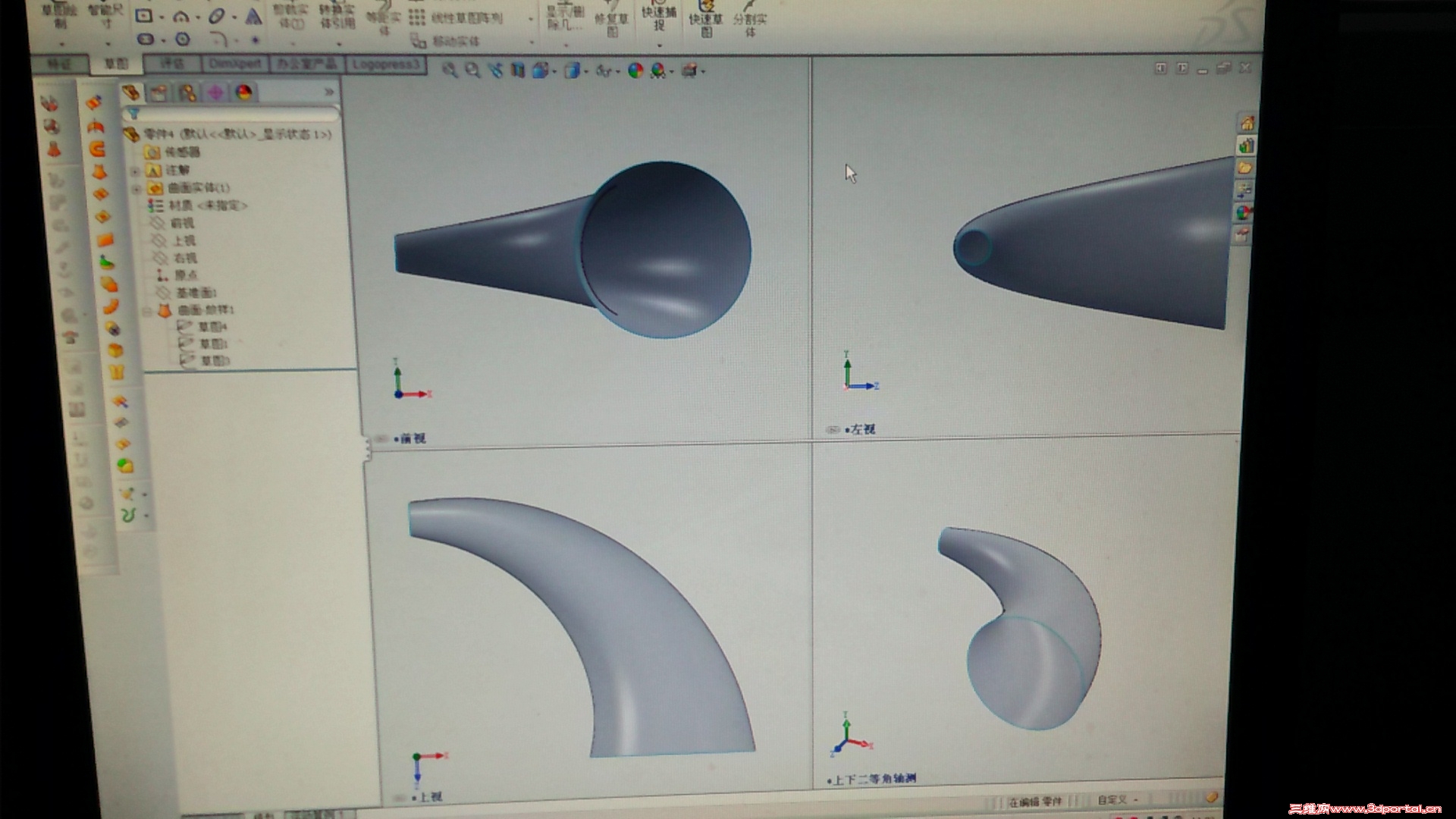

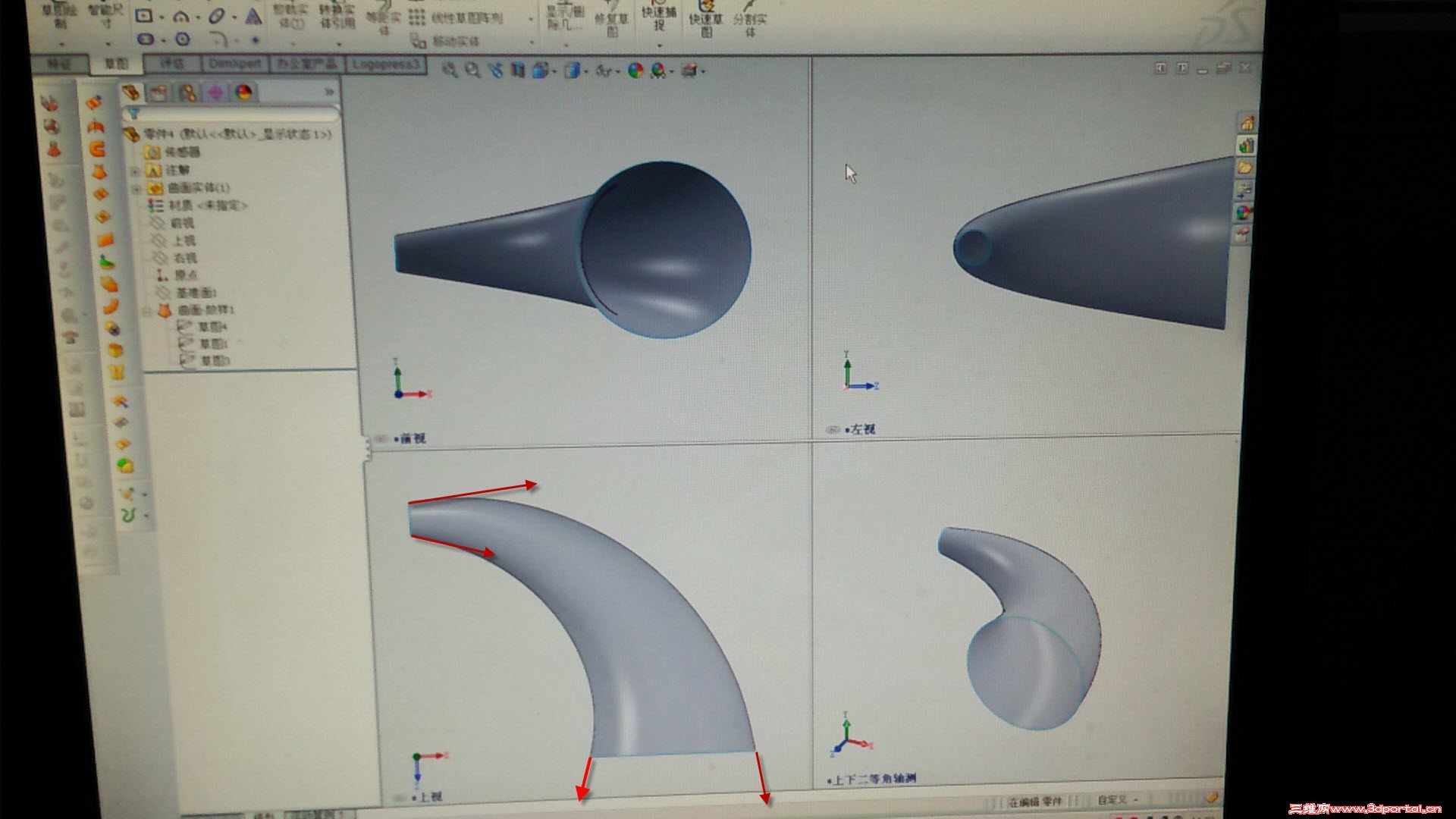

3 z9 s1 M. {3 g+ u7 o- m IMG20141221135239.jpg
: ?5 l' X# q" p; s2 W2 w+ A( `! W6 r  `' G2 Z
再貼一張示意圖，再對照之前所說的重點，看看有否幫助( K. @. v' z+ q
2014-12-23 10-07-09.gif
回复 支持 反对

举报

keilei001
发表于 2014-12-23 10:34:15 | 显示全部楼层 来自： 中国福建厦门
梅潇雨 发表于 2014-12-23 07:03 static/image/common/back.gif
  X# f0 ^& a% z关于轨迹的做法有以下意见:
5 s0 U5 s1 S1 B6 g, w; p- M/ L因为是空间曲线，所以用两天曲线交差，做成轨迹比较好。这也是一般做法。$ q# ^) s2 {- C4 ^
楼主 ...
0 r% Z7 }8 Y! J0 @* b6 _( k+ b
1 G8 Z# Y( I) R
我是还未入门的SW初学者，老大目光如炬，一下子就被老大看出了。
回复 支持 反对

举报

keilei001
发表于 2014-12-23 15:25:24 | 显示全部楼层 来自： 中国广东肇庆
gt.adan 发表于 2014-12-23 10:00 static/image/common/back.gif
3 R9 \" ]5 m1 R- X  \( P, u和三大基準面重合或是平行都無所謂…重點在於…如下圖…7 h0 m$ |$ C: g" g  ^
誠如我在#19的回覆，起始和結束兩端的投影輪廓… ...
$ B, |+ h+ v5 V
是这样子吗？请丹大评判。
. i' ~& @: S: a/ T4 Y( N

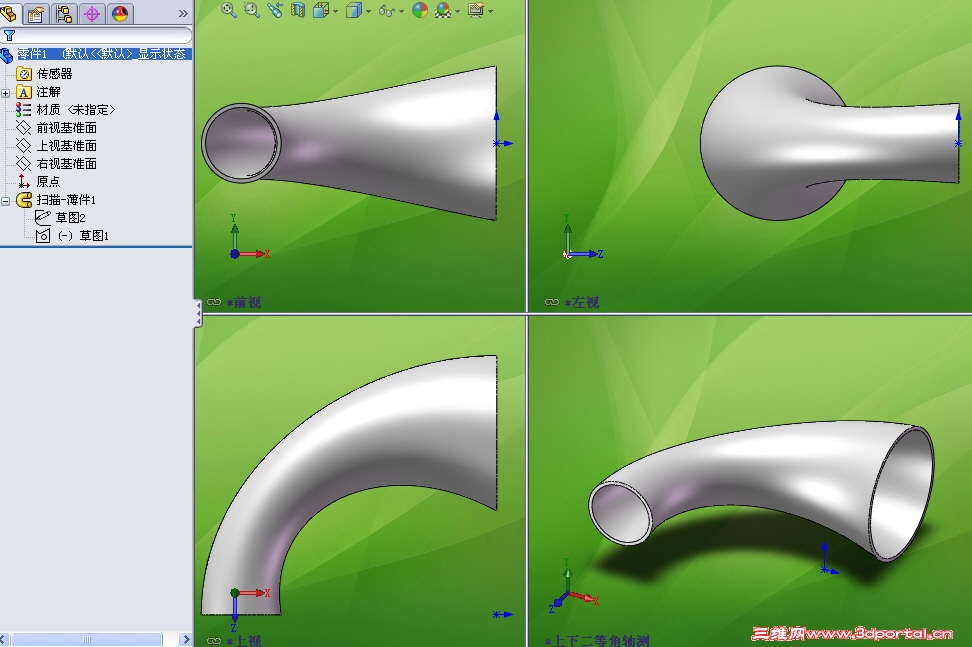

: K8 }8 G/ e$ w8 }  B Snap1.jpg
回复 支持 反对

举报
