这样的锥面怎么展开？

一里阳光

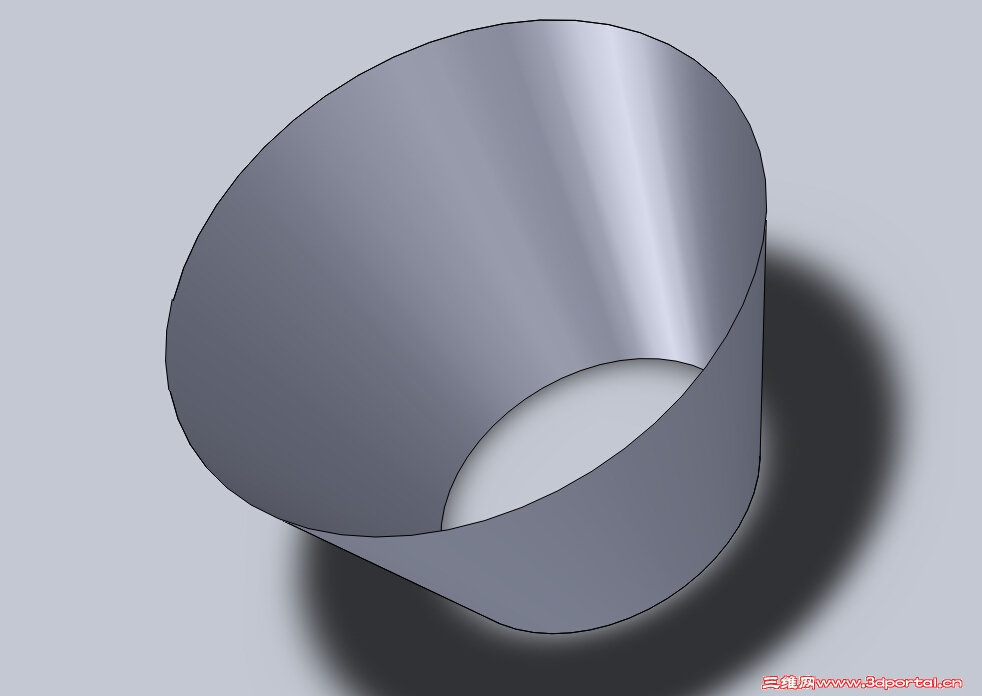

锥面怎么展开，实际生活中用纸卷一个锥面的桶挺容易的，为什么SW中锥面不可以转换成钣金，怎么展开？
( @7 z# i/ D; ]$ \8 A* a+ b

mavericks

应该是个开环，锥面应留一条缝，不能闭合

ryouss

參考
1 h& f" {5 s9 i+ a( F! N( ?, q" y) ]

1 b' Y' M; I1 O 板金2.zip (77.37 KB, 下载次数: 30)

2014-11-11 13:50 上传

点击文件名下载附件 2012
# L; Y" f5 U1 c. b; ^5 A1 m; I
& ^; r0 o  U$ m! z: @

一里阳光

ryouss 发表于 2014-11-11 13:50 static/image/common/back.gif
  Y. {% v! o' y$ N1 H1 A參考

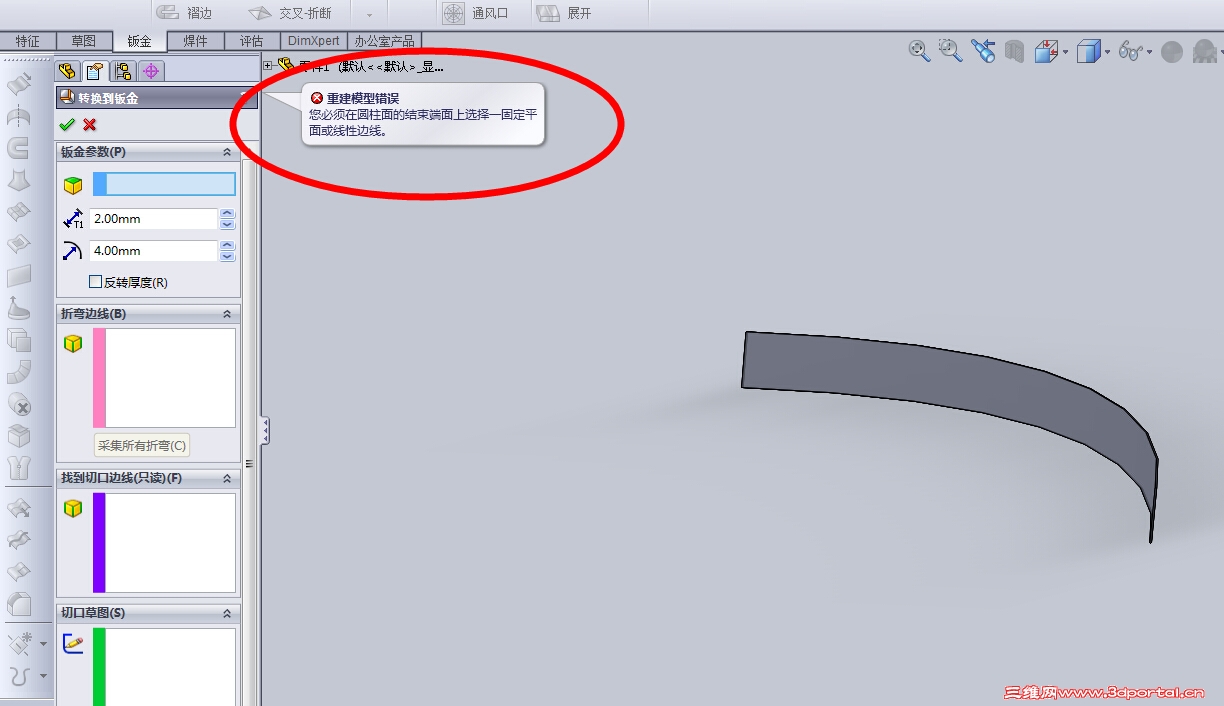

为什么我的到转换钣金那个步骤的时候就不允许选择那个弧面呢。公司用的2010版，刚才你穿的图纸打不开。
6 E- q3 K6 X5 V
6 Y  `' U2 R, {4 H4 D  z8 d4 J

一里阳光

寂静天花板 发表于 2014-11-11 14:22 static/image/common/back.gif
9 w! B) h8 J4 A+ ~+ E% m8 ?呵呵，常识问题

2 f/ S. A$ a/ A: E6 G出现这个问题
8 D$ t7 f: i( R! Z; k

gt.adan

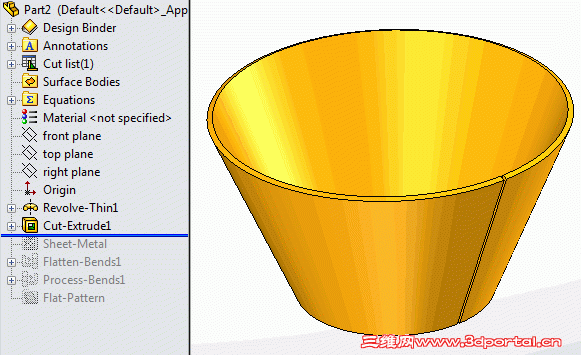

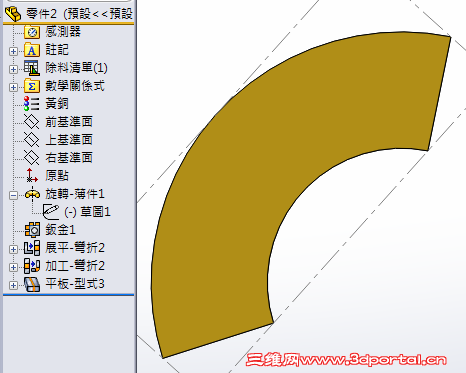

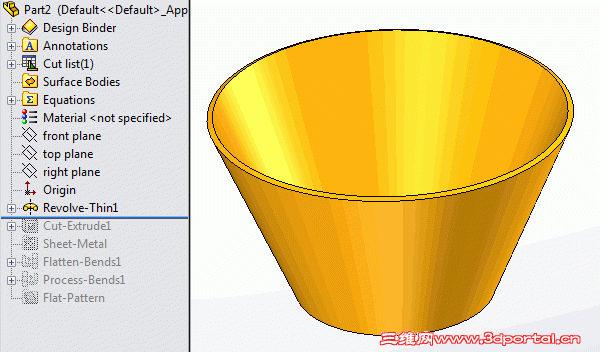

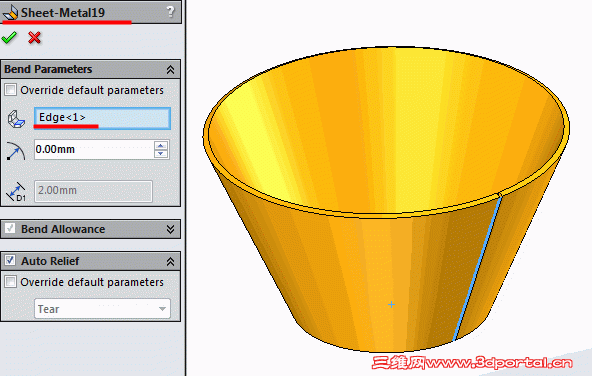

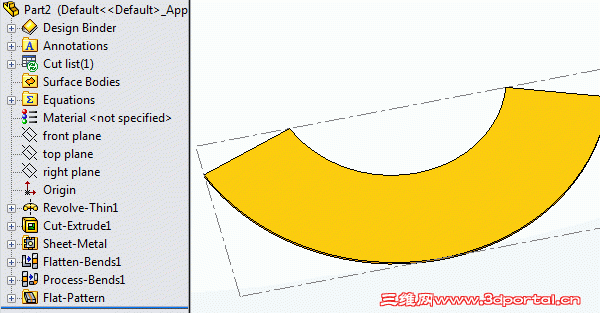

確實常識問題…樓主選錯功能了…剛好有空，做一下。
9 Q3 F5 v1 }' q9 w5 ?- S( |
4 w6 I& H% Y& [6 h0 G

( m6 T& x, T) U+ M& T, g

( N8 o9 _& ?' ?, J

蓝色空霜

gt.adan 发表于 2014-11-11 15:15 static/image/common/back.gif
確實常識問題…樓主選錯功能了…剛好有空，做一下。

我用的是2011版的，转换钣金时无法选择边线啊

NC@jiang@nan

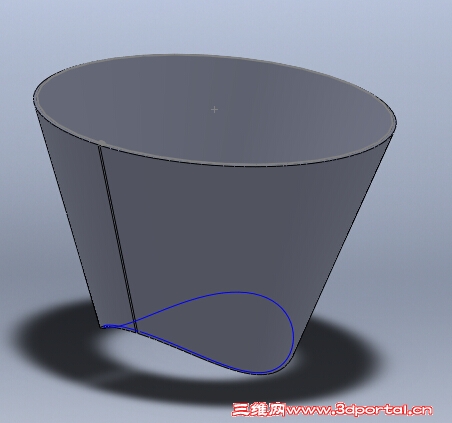

楼主，如果像你这样的没有连接的焊缝的话，实际加工时也就是只能用薄板位伸加工了吧，那就是用成型工具了。如果要用焊件，就要用放样了，两个放样的圆上都切出一个小口子，用钣金放样出来的零件就能展开了

一里阳光

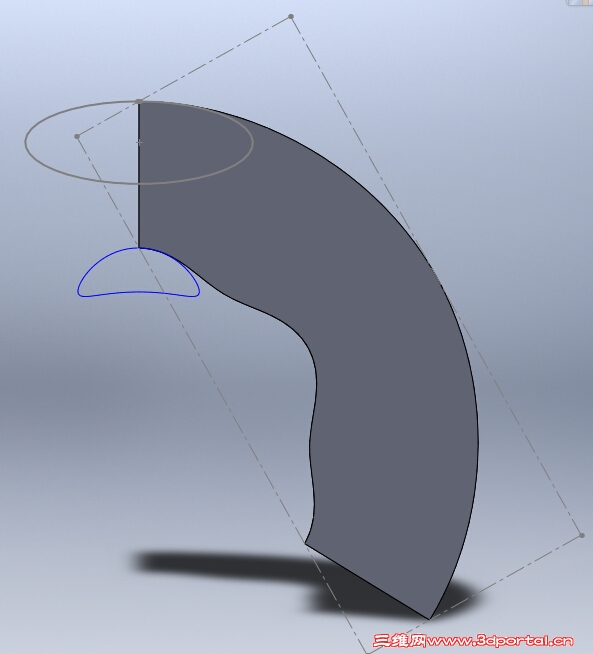

这样展开的钣金下料是不正确的，要用放样钣金重新制图再展开就能得到，有多段样条曲线组成的正确下料图。

gt.adan

一里阳光 发表于 2014-12-2 15:37 static/image/common/back.gif
; ~, {/ ]6 S( f  u这样展开的钣金下料是不正确的，要用放样钣金重新制图再展开就能得到，有多段样条曲线组成的正确下料图。

4 D% X4 v9 I8 Y- s8 L1 D; W% w: ^呵呵，樓主強大呀~
0 u2 ^9 N. N4 @錐面展開都還不會，竟能說上面的回覆是不對的？

wfwling12

6 k" v$ N+ g8 b& ^- W
插入折弯。和放样折弯两个命令都可以。
只不过插入折弯有局限性，边线必须是直线，例如圆锥，圆柱.可以先画出实体，在切除一条小缝。在用插入折弯命令直接转为钣金展开。
+ P4 T7 q  @/ f. ?2 g# O8 D) Q放样折弯，是先画两个开环的曲线（可以是3D草图），在钣金直接放样出钣金零件。
5 Y2 j$ t+ _/ d6 @

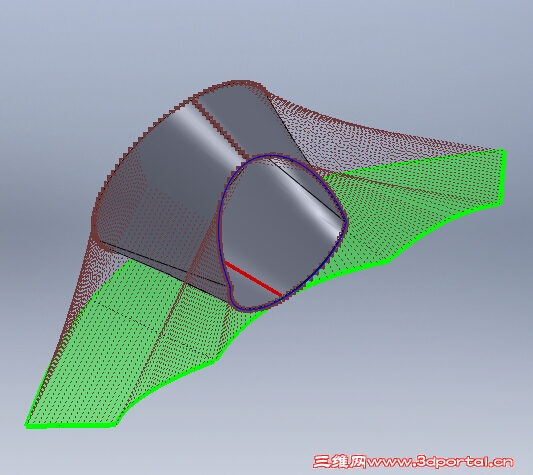

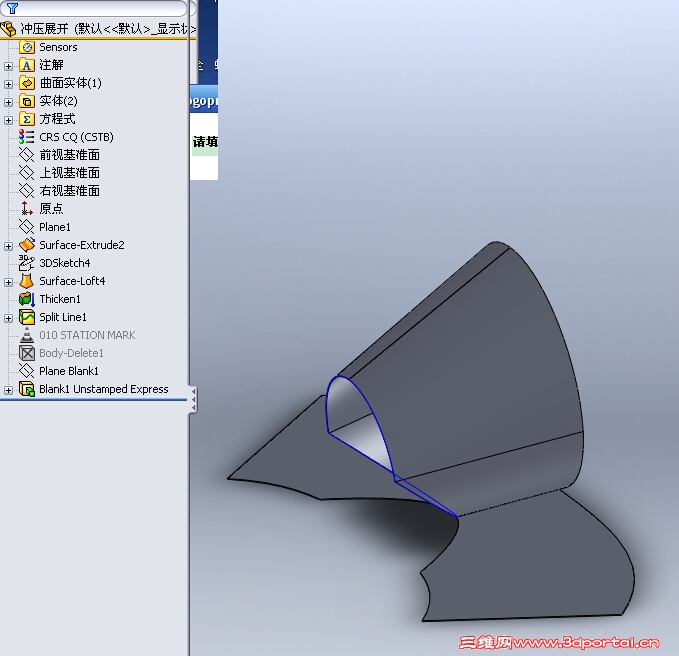

' ?% o5 L5 [# ^4 z8 M: q* Z如果是不规则的3D草图，那就要用Logopress插件了。


说了这么多，估计你也听不懂。不去自己研究说再多也是没用。

gliangd

如果想放样后精度更高点，可以不用中间留一道缝，采用上下各半圆放样，转成二维图后再镜像，不会差一个mm。

常大爷

我用的2012也无法选择边线 我是新手 确实理解不了是怎么回事

ln0108

) p5 L8 O( R: d4 _8 z4 f$ u( f( v
6 u5 m$ T+ e! x9 X& u7 Q1 k5 ~个人观点啊   钣金里的转换不是想象的一个实体薄壁件
一点边就转换成钣金件了
转换可以想象成有缝的抽壳
