草图尺寸引用，看不懂。

力学研究所 · 发表于 2014-10-15 19:42:09

您需要登录才可以下载或查看，没有帐号？注册

x

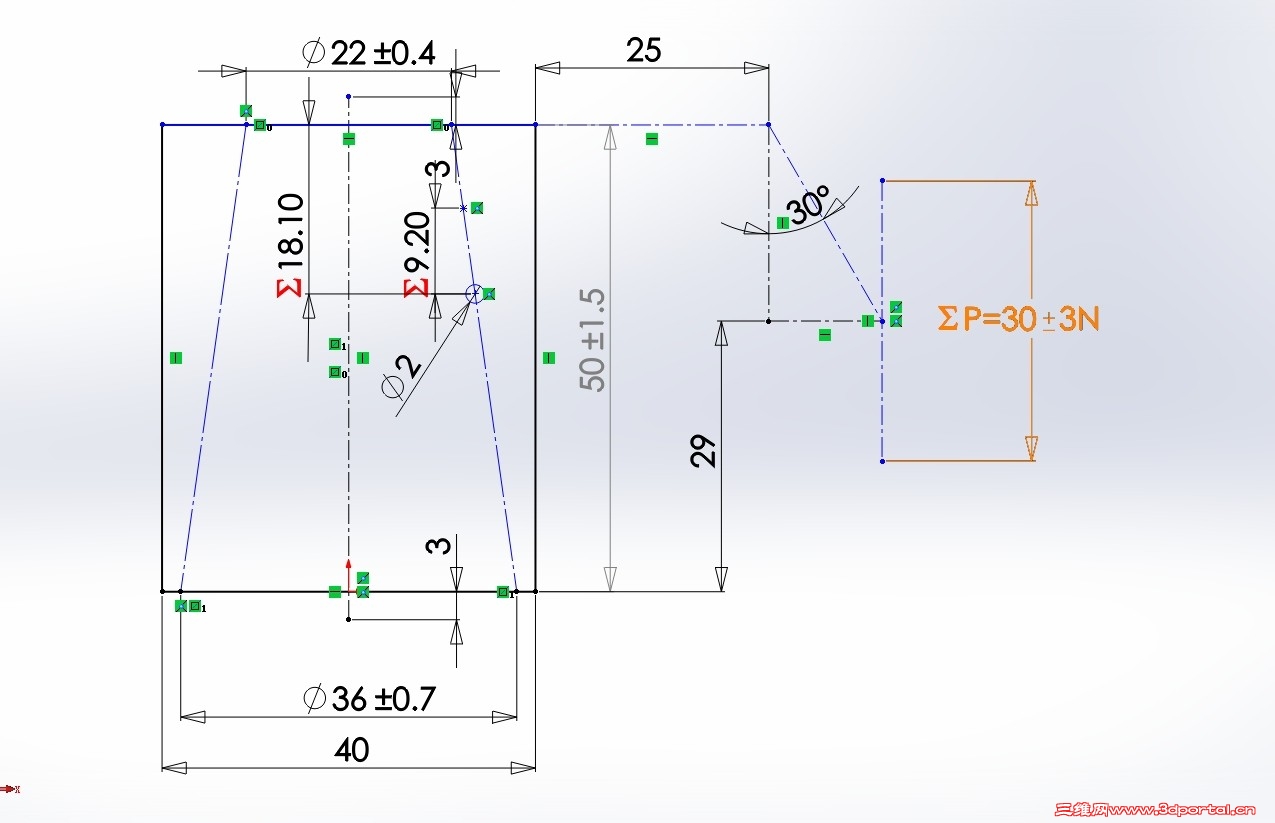

如上图是别人画的锥形弹簧的草图，里面的尺寸关联看到不是很明白，大家说说。
附件是文件

锥形弹簧.zip (64.44 KB, 下载次数: 15)

ryouss · 发表于 2014-10-15 20:57:21

需傳零件圖(非工程圖)

力学研究所 · 发表于 2014-10-15 21:02:27

锥形弹簧.zip (671.55 KB, 下载次数: 41)

jinqin11 · 发表于 2014-11-25 16:05:07

发现都是多余尺寸，除了高度50和宽度40
