流体分析时多孔板如何应用

sunhuan103 · 发表于 2014-7-11 14:30:29

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

在使用流体分析时，对管道中的多孔板的前后流速的分析，多孔板命令怎么使用，怎么点不了

sihouko · 发表于 2014-7-11 14:51:42

多孔板的設定請看幫助實例2.。。。。。。簡單明瞭還有配圖。。。如果還不明白，請截圖or帶源文件發上來。。。

sunhuan103 · 发表于 2014-7-11 15:22:39

实例2在哪里，我这没有啊

sihouko · 发表于 2014-7-11 15:46:24

Solidwroks > Help > Solidworks simulation > Flow simulation online tutorial
雖然名字是 online 。。其實打開以後是個PDF。
之後看第3個實例（First Step標籤） porous media（多孔構造）。。。。。

不過注意的是，這種構造只是近似。比如說你丟入的這個東西如果是和海綿一樣的到處都是孔的東西，如果是由無數條導向管組成bypass，結果只能參考。

Ps，有國文版，請放心

sunhuan103 · 发表于 2014-7-11 16:07:18

sihouko 发表于 2014-7-11 15:46 static/image/common/back.gif
* B3 `8 `; A1 y, K' P F" D8 dSolidwroks > Help > Solidworks simulation > Flow simulation online tutorial
2 O+ B# [4 H8 q3 s# @( F7 [2 L* ]雖然名字是 online 。。 ...

谢谢，找找看看，

sunhuan103 · 发表于 2014-7-11 16:37:03

大侠，这个文件，你看看，我想了解的是速度，是经过孔板的速度，我QQ308680167，帮我弄一下，谢谢

sunhuan103 · 发表于 2014-7-11 16:41:47

介质是空气

sihouko · 发表于 2014-7-11 17:10:25

本帖最后由 sihouko 于 2014-7-11 17:24 编辑

乃的那個板。。。。一個孔5mm大小，但是開孔率0.0028.。。。。。。。。。。
這個是計算密封漏氣的？

然後在計算以前，對這個模型大概的想法就是。。。
空氣不斷壓縮進去，但是因爲出口太小，就會導致氣體不斷壓縮，多孔板前的容器壓力越來越大，流速越來越慢。。。。。
然後那個孔因爲壓力的關係，形成高速氣體。。。。

如果乃的這個模型成立，那麼在達到平衡以後，入口的流速近乎爲0.。。出口也就是那個多空板的速度有12~19m/s。。。（其實計算的時候已經報錯了，因爲我沒仔細看模型）

Ps，乃這個模型完全可以參照實例3從新仔細做一次。。。。
Ps2，多空板和多空構造不一樣。所以請確定你要做的是啥。。。。。
最後，看了你的模型，其實我建議你從實例1開始看比較好。。。。

sunhuan103 · 发表于 2014-7-14 12:00:13

sihouko 发表于 2014-7-11 17:10 static/image/common/back.gif8 F- A# R1 G; r1 E$ V1 s2 S7 n6 u
乃的那個板。。。。一個孔5mm大小，但是開孔率0.0028.。。。。。。。。。。
6 [. Y& t+ l- ]1 C這個是計算密封漏氣的？

开口率是0.028，为了在出口端得到均匀的风速，所以用孔板，但用多孔板好像得不到出口的均匀风速和流线图，主要我也不太会，所以这位大侠，多帮忙，谢谢啦！

sunhuan103 · 发表于 2014-7-14 12:04:33

风速没有那么大，可安1m/s计算，或0.5m/s ,这个模型是我原始模型缩小版，入口我忘了减小风量了，没有具体核算

sihouko · 发表于 2014-7-14 16:18:25

本帖最后由 sihouko 于 2014-7-14 16:51 编辑

sunhuan103 发表于 2014-7-14 12:00 static/image/common/back.gif
4 S" p( F( u; E4 f! }4 q5 ]$ G开口率是0.028，为了在出口端得到均匀的风速，所以用孔板，但用多孔板好像得不到出口的均匀风速和流线图， ...

一般整流用的開孔板，開扣率應該是28%左右的吧。。。也就是0.28.。。。。3%的開孔板，真的就是漏氣板，而且只能堆積壓力根本不會有整流效果啊。。。而且還會因爲局部壓力過大導致變形（因爲多空板板都很薄）

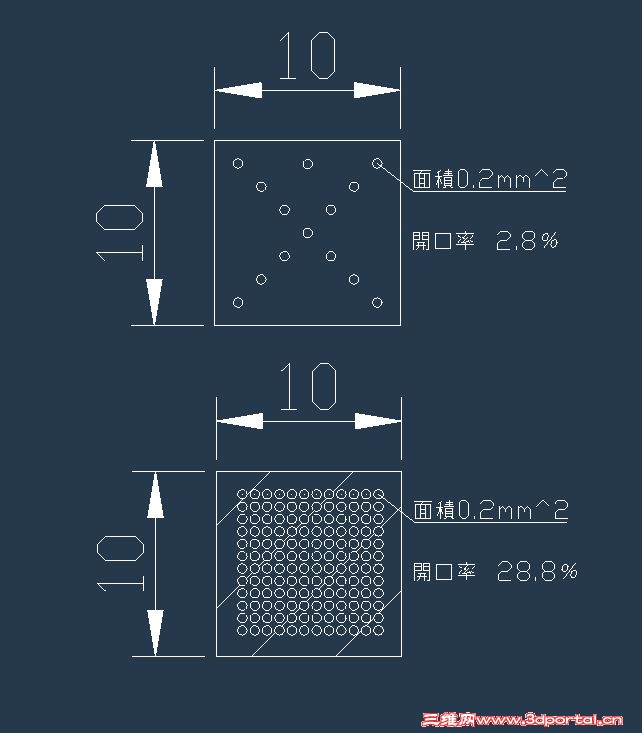

用CAD畫了一個建議版。。乃真的沒記錯是2.8%嗎？（因爲我對你所要分析的東西情況完全不瞭解，只能按照我熟悉的環境來對應，所以可能問的羅嗦一點，請勿介意）

追申：如果你是把模型縮小10倍的話。。。。。開孔率也不會變成1/10的。。。只是每一個孔縮小1/10，但是開孔率不變。。。。。

sunhuan103 · 发表于 2014-7-15 09:06:25

sihouko 发表于 2014-7-14 16:18 static/image/common/back.gif
! E! V% e" n E, \. ?8 ^一般整流用的開孔板，開扣率應該是28%左右的吧。。。也就是0.28.。。。。3%的開孔板，真的就是漏氣板，而 ...

大侠，感谢耐心的解答，开孔率没有问题，我没有要弄整流，变形也不太可能，静气压比液体小很多，只想了解气体通过后，流线和流速是怎样的，soildworks软件可以模拟出来么?这个我不甚了解，希望您慷慨帮忙。谢谢！

sihouko · 发表于 2014-7-15 14:44:56

sunhuan103 发表于 2014-7-15 09:06 static/image/common/back.gif
( p: j' }1 g7 q" \% F$ r6 @大侠，感谢耐心的解答，开孔率没有问题，我没有要弄整流，变形也不太可能，静气压比液体小很多，只想了解 ...

多孔板的設定只是模擬設定，所以因爲孔的爲止不明，流線的出口就相應的無法計算，但是卻可以根據開孔比例計算流速和分佈。
下面的文件是咱的計算結果，乃拿去參考。
如果你想計算多空板後面的流線，就不能設定多空板，只能設定爲多孔層（海綿體構造）或者。最正確的方法，按照圖紙正確畫出多空板的孔位置，然後設定咱最小間距爲5mm以下。。。

http://pan.baidu.com/s/10D602

僅供參考，因爲領域沒有實際經驗無法判斷正確與否。

sunhuan103 · 发表于 2014-7-15 16:01:25

sihouko 发表于 2014-7-15 14:44 static/image/common/back.gif& }: _: R. B6 u' I' s- }5 |
多孔板的設定只是模擬設定，所以因爲孔的爲止不明，流線的出口就相應的無法計算，但是卻可以根據開孔比例 ...

谢谢，但是我的是2012版本，打不开，还是非常感谢

sihouko · 发表于 2014-7-15 16:11:22

sunhuan103 发表于 2014-7-15 16:01 static/image/common/back.gif
/ C% Y+ R& J q7 t- K4 ^! S) c谢谢，但是我的是2012版本，打不开，还是非常感谢

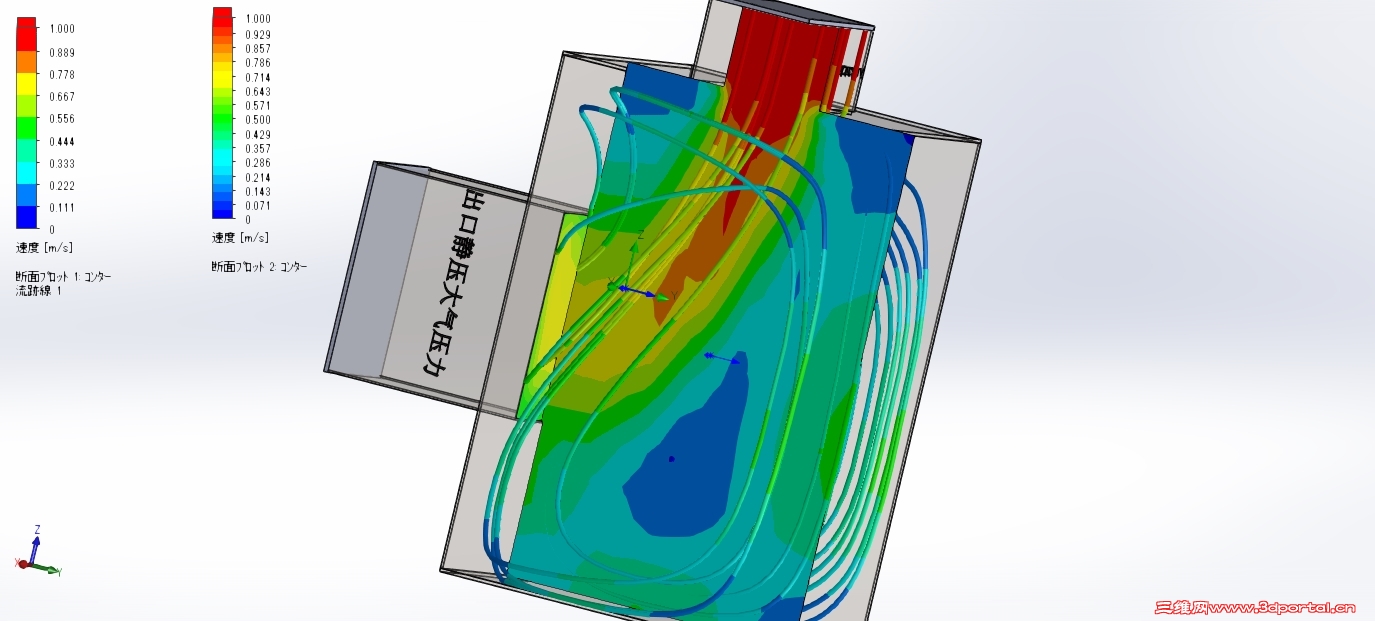

忘記版本問題了，等晚一點截圖。。。。設定流速爲1m/s的時候，多空板顯示流速分佈大概在0.6~0.7m/s之間。

sunhuan103 · 发表于 2014-7-16 08:25:37

sihouko 发表于 2014-7-15 16:11 static/image/common/back.gif' j* U' h# a' _. R1 v' k
忘記版本問題了，等晚一點截圖。。。。設定流速爲1m/s的時候，多空板顯示流速分佈大概在0.6~0.7m/s之間。 ...

谢谢！...........

sunhuan103 · 发表于 2014-7-16 09:16:17

可以弄成2012版本么
