圆弧侧面的耳朵用钣金怎么画？如图

努力到无能为力 · 发表于 2014-7-1 20:44:01

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由无友于 2014-7-1 20:58 编辑

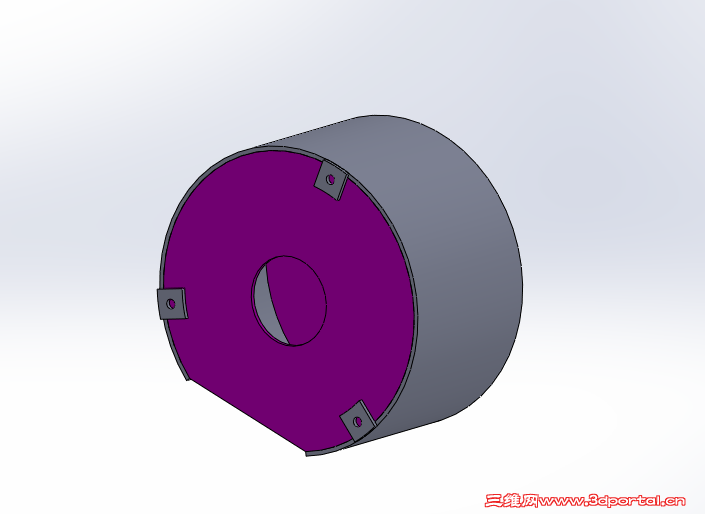

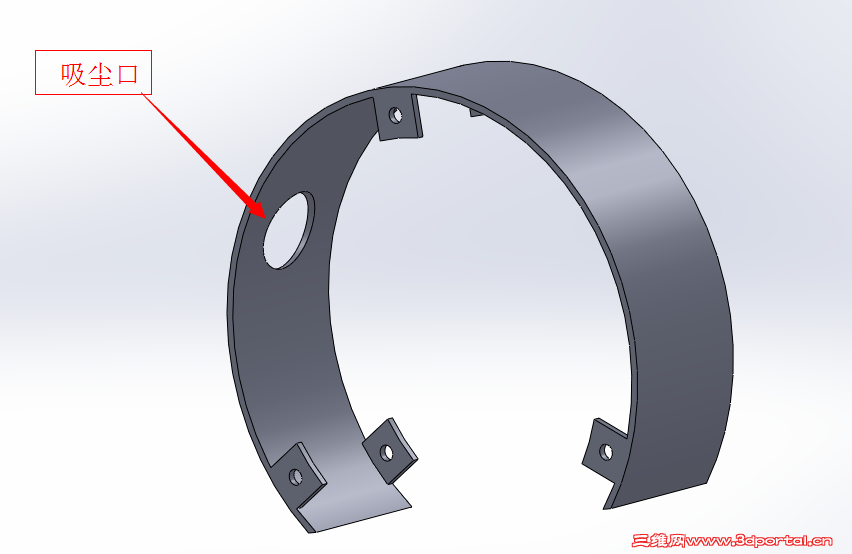

这是一个铜丝刷的护罩，（类似砂轮机护罩）。6个固定侧片的螺丝耳朵怎么用钣金画（实际上可以这样做，但理论上应该是不可以的。）？为了方便下料时把“耳朵”留好，因此用钣金展开后更便于出图。
请老师们不吝指教，如果可以，请老师指教一下如果用抽壳方式做出图1的实体后，如何用转换钣金的方式展开？

啥都没准 · 发表于 2014-7-2 22:13:59

你这应该是属于冲压模，不属于折弯，简单的说就是你这东西折弯机上能折的出来不？？？

luobo50 · 发表于 2014-7-2 22:51:40

孔可在展开图上体现，耳朵只能在下料材料上画了。

zyf269 · 发表于 2014-7-2 23:28:06

用扫描可以画出来，可是没用实质上的用处。
耳朵焊接上去成本比较低。
先折弯后滚圆加工是可以做出来但是。。。。。。

daji · 发表于 2014-7-3 09:36:31

个人觉得这个固定座可能是先折弯后再上模具滚压出来的不过如果经常拆解这个零件清理内部的话，固定座是最易损坏的地方

努力到无能为力 · 发表于 2014-7-4 17:19:15

首先感谢各位老师的跟贴指教！
板厚2mm,直径180mm。实际操作时，只要下料时把耳朵留好，滚弯后。用夹钳，手工都可以扳弯那耳朵的。
当然理论上，在不考虑材料的延展性时，折弯的耳朵两侧会产生释放口，故软件在理论上不支持圆弧线上法兰。
在此开贴，就是请教老师们，这种在实际情况上可为但软件不支持的情况如何在钣金模型上表达？
