       在实际工作中,三维CAD设计师针对一个零件往往会有不同的设计方案,因此产生了不同的设计情况: 1. 各方案中,零件的形状类型完全不同;2. 各方案中,零件的基本结构相同,局部不同;3. 各方案中,零件的基本结构相同,但在不同的尺寸要求下,局部不同。第1种情况下,三维CAD设计师需要遵循常规设计方式,将不同方案当做不同零件来进行设计。第2、3种情况中,零件的大体结构相同,只是局部或尺寸有些差异,因此无需以多个零件进行设计。作为一款拥有自主知识产权的三维CAD/CAM一体化设计软件,中望3D拥有方便的配置功能,可快速管理不同的设计方案,最大限度减少设计任务。下面,让我们详细了解一下三维CAD软件中望3D的配置功能是如何让设计师事半功倍的。

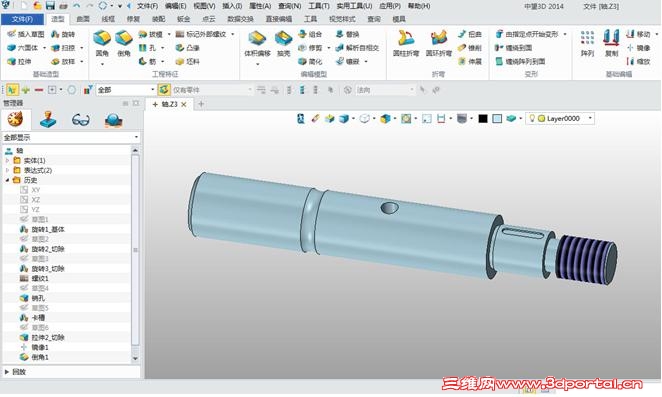

       1、使用中望3D绘制包括所有特征的完整的设计图形。即在设计模型时,将所有设计方案中的所有特征设计在此模型上,然后通过配置来管理不同方案中包括的特征。如下图所示,此模型中包括方案A与方案B的所有模型特征。

4 t0 U: s* i) ~9 M' f
6.23 p1.jpg
使用中望3D绘制包括所有特征的完整的设计图形
8 ?( d) ^. `3 K2 g/ J* C5 x4 i( m
       2、确定不同的方案设计。
       方案A:轴的长度<100时,没有中间的销孔与卡槽。
       方案B:轴的长度>100时,有中间的销孔与卡槽。

/ k3 }* Y$ T( v$ O0 K5 V( L

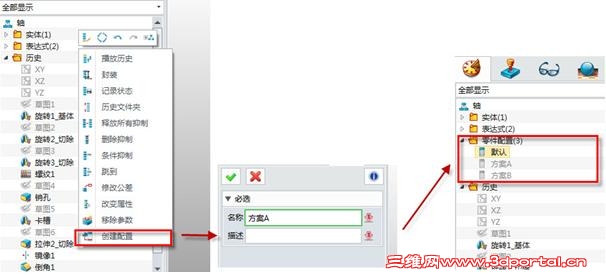

       3、在中望3D中创建两个配置,方案A与方案B,如下图所示。
" J8 C" T% x; u9 F  m: V! N+ O
6.23 p2.jpg
! \! F* b5 [# R/ \- x( t8 F

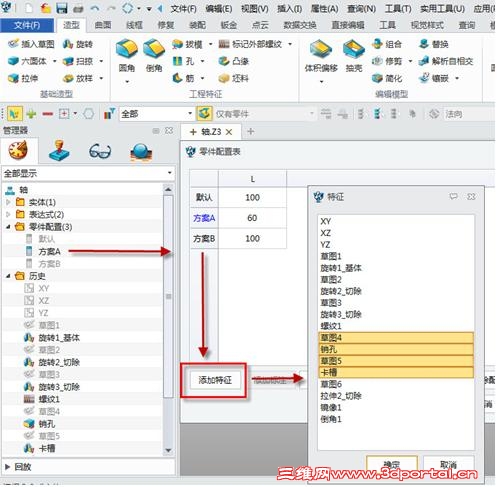

       4、中望3D的操作中,默认的配置即包括了所有特征的模型。方案B在轴的长度小于100时,没有销孔与卡槽。激活方案A,添加销孔与卡槽特征(注意也需要将销孔与卡槽所使用的草图也添加进去)。

5 z- n% N8 m' ^/ I1 i6 s% V- S
6.23 p3.jpg

& N: ^/ R. A! e' b# @7 N& g

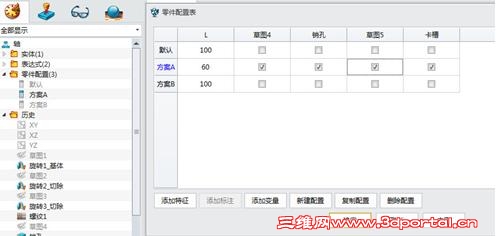

      5、方案A,轴的长度为60,小于100,没有销孔与卡槽,则在对话框中勾选销孔与卡槽及其草图特征。
9 ?/ s5 H" ?: }
6.23 p4.jpg
* w; |$ j7 Q4 s/ |

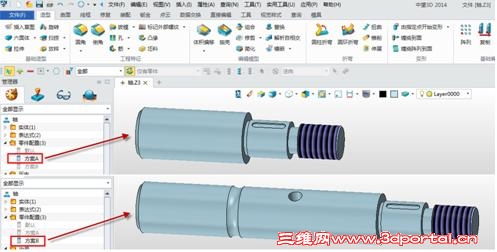

      6、在配置中双击方案A与方案B,即可得到在不同设计方案下的不同模型,如下图:

+ ~4 x# n# Q1 o% L& i
6.23 p5.jpg

/ z! n6 I! F7 q8 K
      综上所述,用户可在开始设计前,用中望3D对设计方案进行分析,安排合理的模型设计。模型完成之后,再使用软件的零件配置来进行设计方案归类,既可节省不少设计时间,又能方便设计图档的管理。为帮助用户了解更多中望3D事半功倍的操作技巧,中望3D推出了“跟奉老师学3D”线上交流探讨区http://www.zw3d.com.cn/service/jiaocheng/list-39.html。三维设计名师奉老师亲自坐镇,在线解答网友疑问,帮助大家快速掌握3D设计并实际投入工作中。4 h+ r3 B" b- M' o# y
