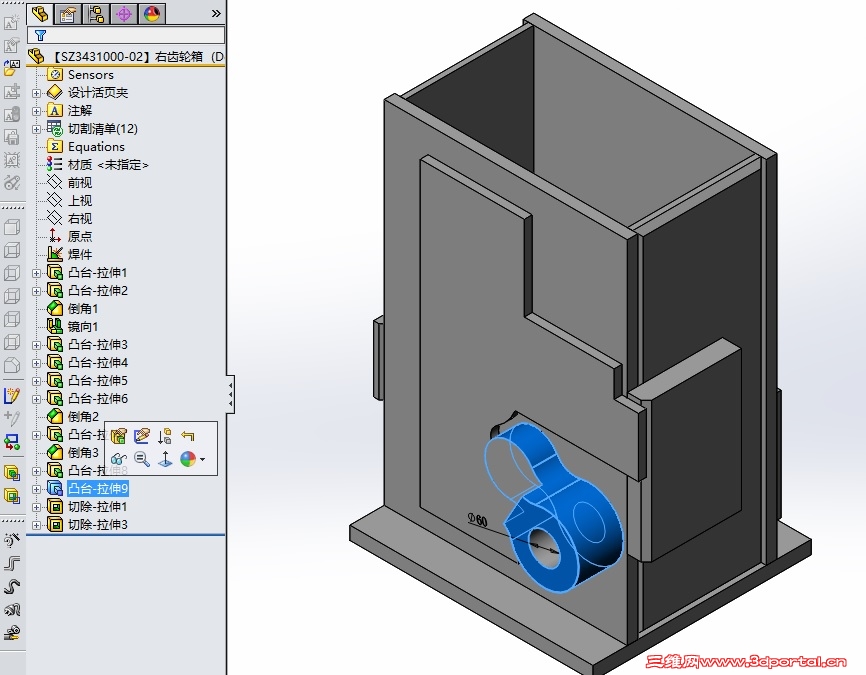

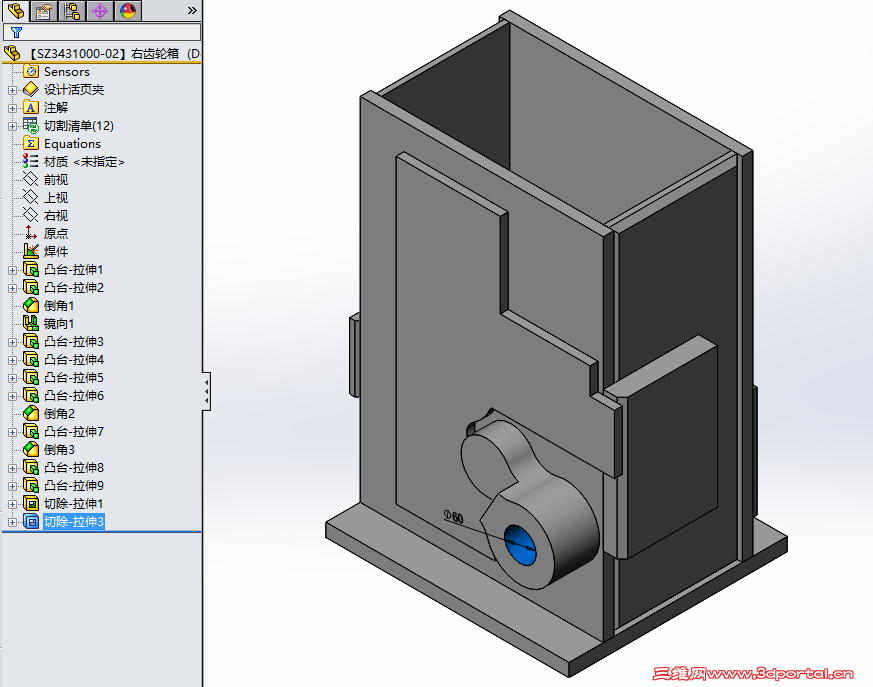

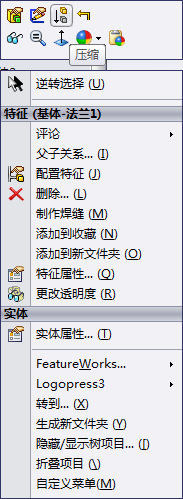

sfshugx 发表于 2014-5-30 09:23 static/image/common/back.gif3 }# _3 {, h& O" P5 r; A" W, P 压缩 切除 拉伸3
sfshugx 发表于 2014-5-30 09:30 static/image/common/back.gif ' ~% w5 o1 o. P9 y; k1 N1 ?4 @$ y3 z! Q明白你意思了!0 K$ n% _0 ^! E" p- [' Q 那你在工程图里孔的线条给隐藏掉可行?

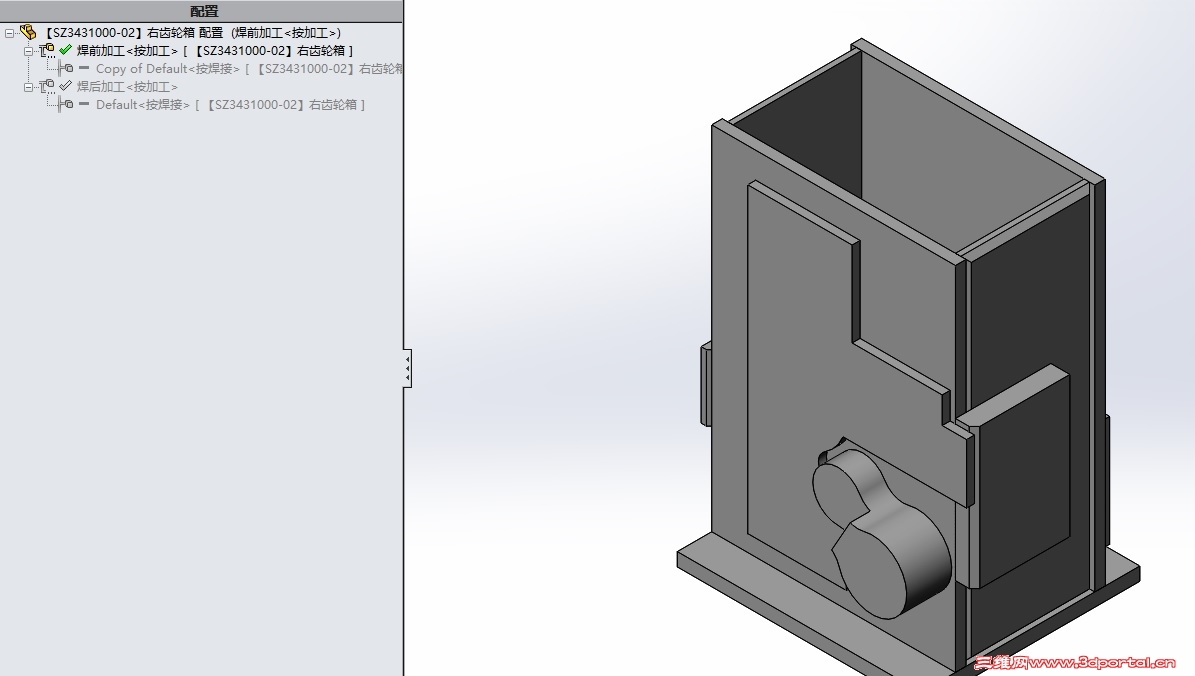

SWJINGLING 发表于 2014-5-30 09:35 static/image/common/back.gif 1 x7 o1 G0 p& C你可以用配置功能。在总图中配置1(不压缩),在零件图中配置2(压缩)。
SWJINGLING 发表于 2014-5-30 09:35 static/image/common/back.gif - L" d+ s9 V, B/ z你可以用配置功能。在总图中配置1(不压缩),在零件图中配置2(压缩)。

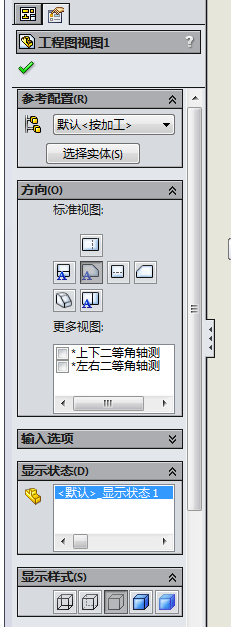

SWJINGLING 发表于 2014-5-30 10:06 static/image/common/back.gif7 t' _; H J, B, x0 r; p9 ^& Q 再多只需焊前、焊后2个配置即可,在出工程图是只需点击选择实体。。。
caption_cn 发表于 2014-5-30 10:15 static/image/common/back.gif 3 g1 D$ Q4 v! T不是很明白LZ的意思 % I) K7 Y# ~: I! H% G4 Z+ M, a正常情况下,“焊后加工”的特征是出在装配体里的。, Y9 O/ C3 h- q7 c# t 前提是你的 焊件零件 是单独出了 ...
