如何绘制卸荷槽

okero · 发表于 2014-5-25 14:10:39

您需要登录才可以下载或查看，没有帐号？注册

x

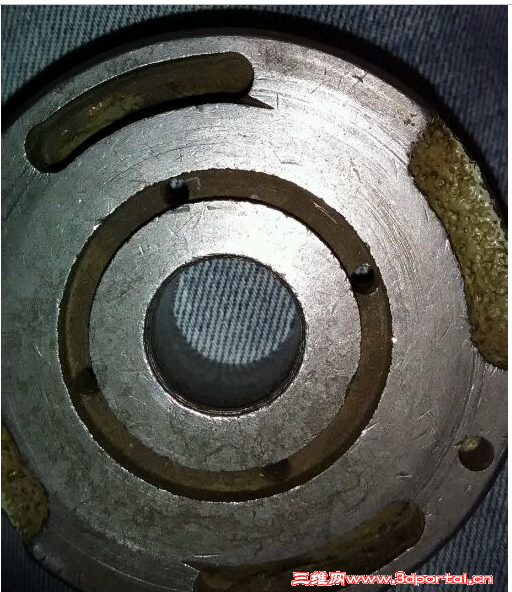

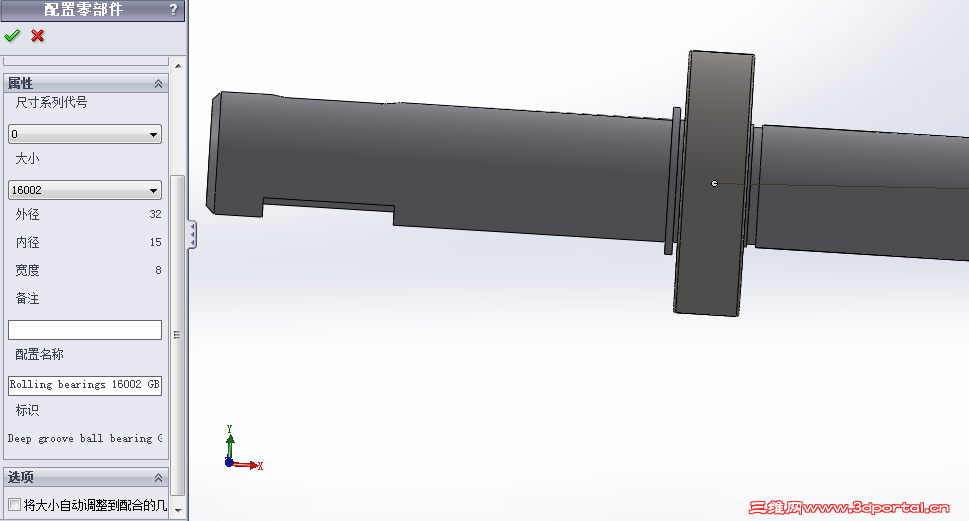

如图所示的卸荷槽。槽倾斜向下，倾斜角度为7度。圆周角跨度为14度。另外请教一下，solidworks2012标准库里有没有6002的深沟球轴承，我插入标准件只有16002的轻载荷系列。请各位不吝赐教。在此谢过！

ryouss · 发表于 2014-5-25 14:44:08

圖的意思看不懂

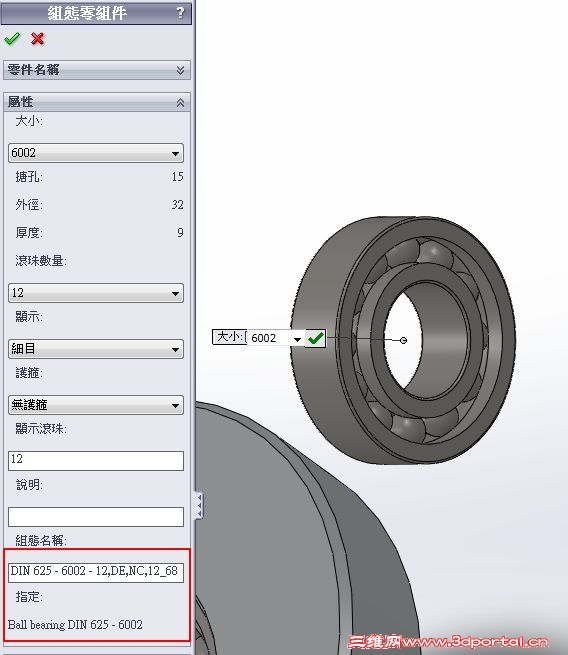

另軸承 6002 試找 DIN 規格看看

6002 Bearing.jpg

okero · 发表于 2014-5-25 15:33:06

本帖最后由 okero 于 2014-5-25 16:03 编辑

ryouss 发表于 2014-5-25 14:44 static/image/common/back.gif
9 U! z! ?/ ?6 a& B圖的意思看不懂& j `9 g0 k; n' n+ ^* y) K
另軸承 6002 試找 DIN 規格看看

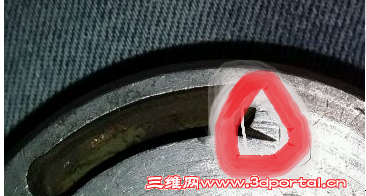

哦哦，谢谢。那个轴承的界面好像不大一样，我找不到那个DIN规格。。。是不是我安装的时候标准库没有弄好？？那个图，就是一个V型尖槽，圆周角度上跨度14度，由表面向下倾斜7度的一个。关键是那个向里倾斜7度的切除不知道要怎么样做到

yuyanliang12 · 发表于 2014-5-25 15:48:06

照片上的这个东东相当于离合器

okero · 发表于 2014-5-25 16:05:26

yuyanliang12 发表于 2014-5-25 15:48 static/image/common/back.gif& y7 S$ U; @( L Z
照片上的这个东东相当于离合器

？？您知道怎样绘制它么？

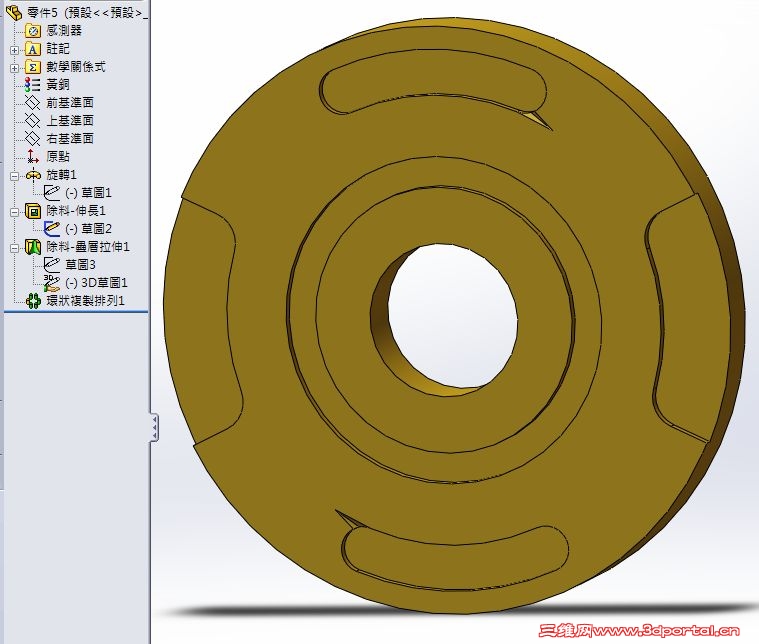

ryouss · 发表于 2014-5-25 18:12:14

不知道對不對瞎猜

零件5.zip (117.65 KB, 下载次数: 19)

okero · 发表于 2014-5-25 20:00:27

ryouss 发表于 2014-5-25 18:12 static/image/common/back.gif
0 t7 j3 G3 G7 _- [2 K不知道對不對瞎猜

对的对的但是具体的绘制过程可以详细点告诉偶么只看图不知道是怎样画出来的

ryouss · 发表于 2014-5-25 20:20:16

okero 发表于 2014-5-25 20:00 static/image/common/back.gif8 r; \' r5 A, B# {3 \) c
对的对的但是具体的绘制过程可以详细点告诉偶么只看图不知道是怎样画出来的

不是有附檔嗎

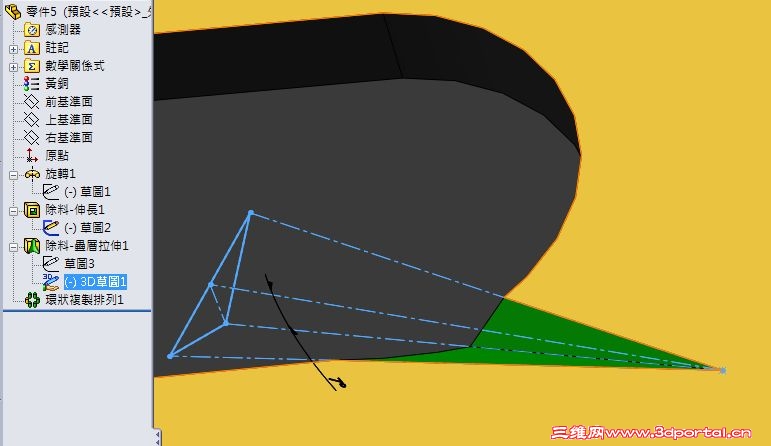

最主要是用3D草圖抓出7°的斜度,做個三角區域和點放樣除料

qgjs2008 · 发表于 2014-5-26 10:14:46

又从liang兄那学知识了。

okero · 发表于 2014-5-26 12:15:07

ryouss 发表于 2014-5-25 20:20 static/image/common/back.gif9 G7 f) b6 i# E7 r+ @
不是有附檔嗎6 l2 o1 ~. J, d
最主要是用3D草圖抓出7°的斜度,做個三角區域和點放樣除料

按照指导已绘制出卸荷槽感谢您的不吝赐教
