三维CAD中望3D轻松添加夹具孔加工注释

Abby001

  J6 l  i9 q. I- C) L
# ?& J3 `% F* e+ a8 c# j( f- V

       工装夹具的用途主要是夹稳某个工件进行生产、装配。若想让工装夹具起到固定作用，工装夹具的螺丝孔与螺丝的锁定不可或缺。生产夹具的过程中，车间工人往往需要利用二维图纸来查看孔的加工要求：如深度、扩孔、沉头等信息，这些信息需在出具二维图纸时进行标注注释。如三维CAD/CAM软件不具备这些功能，往往容易造成尺寸误解，加工错误等问题。所幸的是，三维CAD/CAM一体化软件中望3D可智能化进行孔加工注释，免除设计师以上烦恼。下面，让我们一起了解中望3D是如何实现这个功能的。

       步骤一：在中望3D绘制完三维结构后，就可出工程图了。此时，选中某个零件激活，点击鼠标右键，选定图框进入二维工程图，如下图所示。选择标注功能，根据图纸要求进行标注。

! h3 Y/ u; g2 j# @

中望3D添加夹具孔加工注释操作步骤

8 d9 g6 r5 d& g2 a* g) A

       步骤二：当需标注有沉头孔的尺寸需求时，可以在中望3D里选中孔标注功能。如下图：

8 X0 Q7 [( Z( m! K

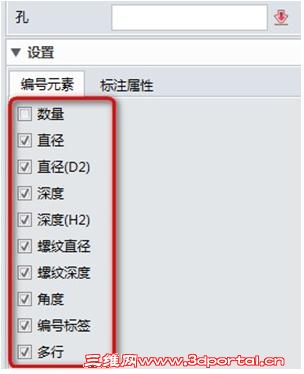

       步骤三 ：执行孔标注功能。选择需要对应的元素进行勾选，就可利用中望3D标注出相应的加工要求了。

       如下图：

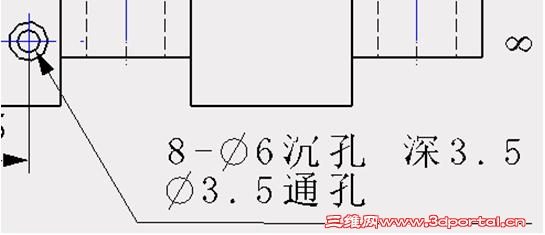

       中望3D引用工程图的孔注释功能，可以快捷有效的体现加工要求，在实际产品加工中应用广泛。此功能十分方便、智能，可帮助设计者提工作效率，降低生产出错率，因此受到了许多用户的好评。中望3D2014新版发布后，中望3D为了帮助用户轻松体验新版本的强大功能，隆重推出“跟奉老师学3D”交流探讨专栏http://www.zw3d.com.cn/service/jiaocheng/list-39.html。奉老师可在线解答网友问题，帮助大家快速掌握3D设计并实际投入工作中，让3D设计软件速成不再是梦想。

( b, ?2 w7 `8 [# O; ~+ g

中望3D 三维CAD/CAM软件
# l, {3 y: X9 b. }5 t9 t/ V免费下载：www.zw3d.com.cn
2 e& y& W3 l) d0 @3 ^" D  i+ }免费中望3D模型下载：http://tu.vx.com/zw3d
) c, X  F2 O# M/ @      中望3D是国家工信部推荐的军工企业三维CAD/CAM软件首选品牌，为企业提供高性价比的三维CAD/CAM解决方案，造型、模具、装配、逆向工程、钣金、2-5轴加工等功能模块一应俱全。高效兼容其他三维CAD软件、易学易用、继承丰富零件库、全新学习教程和海量优质三维CAD图纸免费下载等，让你更轻而易举地掌握3D设计和加工编程。立即下载最新版本，申请免费三维CAD/CAM&3D打印技术培训。

      扫描下方二维码加入中望3D微信公众平台，随时随地获取中望3D活动、教程、新闻等最新资讯，精彩不容错过！
. S/ C3 G4 e7 D/ w/ R, F+ ]2 x

3 Z6 ~0 p5 X4 p# H$ j2 e4 w; V; u
5 l1 U' ]- X8 K! \% U

luanguangtao

很方便，孔更改尺寸后，标注是否能自动更新

仙人掌抱团

luanguangtao 发表于 2014-5-22 17:04 static/image/common/back.gif
0 a/ A' L! F  X很方便，孔更改尺寸后，标注是否能自动更新

5 i$ G/ F2 s; F所有的工程图数据都会随着三维图的变更而自动更新
