三维CAD如何降低机械产品公差标注工作量

Abby001

       作为一款世界级CAD/CAM一体化设计软件，三维CAD中望3D 2014能出色完成机械行业产品从设计到出图、再到加工全流程的工作。在机械行业设计产品的过程中，出具二维工程图是必要工作，而其中的尺寸标注往往绕不开“公差标注”这一步骤。进行公差标注时，工程师们需要查阅机械设计手册，得到所需公差值及配合公差，这无形中增加了工程师们的工作量。幸运的是，三维CAD中望3D 2014的内嵌设计手册能顺利解决工程师此方面的困扰，在保证公差标注准确性的同时提高出图效率。接下来，我们以减速箱中的轴以及轴与齿轮的配合为例，了解三维CAD中望3D在公差方面的便捷之处：

三维CAD中望3D高效进行公差标注

一、零件图的公差标注

以轴为例，我们进行零件图的几种公差标注：

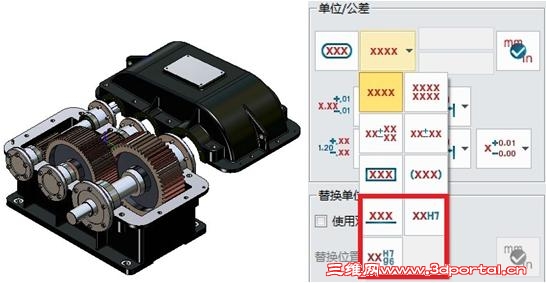

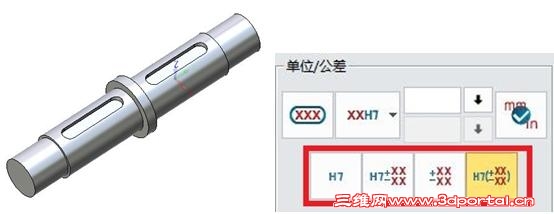

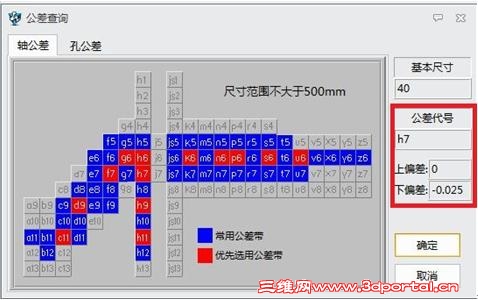

当选择标注形式后，则可以调出中望3D自带的设计手册。如图所示，选择所需的公差值即可进行所需的公差标注：

2 w  V1 m3 F8 E  D0 Y. n& l; k

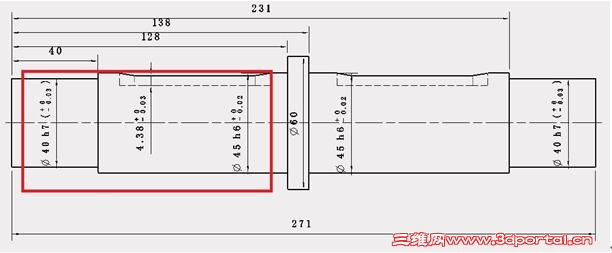

最终结果如图所示

二、装配图的公差标注

       以轴与齿轮的装配为例，我们往往需要进行配合公差的标注，中望3D也能很好满足这方面的设计要求：

. k" j6 A" G7 _, _

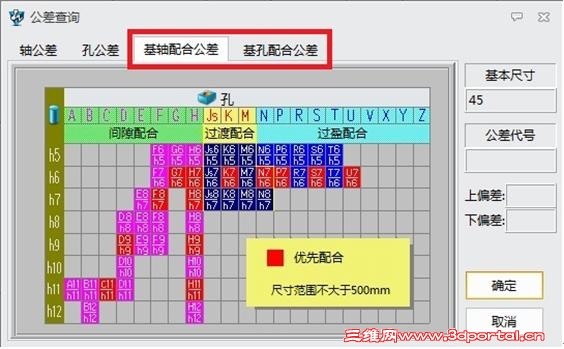

       选择配合公差后，在出现的中望3D设计手册窗口中，则有“基轴配合”与“基孔配合”。设计师根据自身设计需要，选择相应的标准即可。此处以基轴为例：

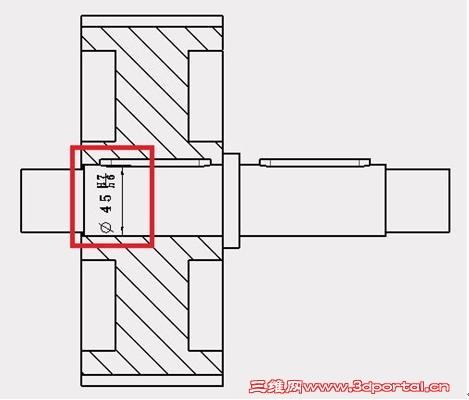

       最终结果如图所示

       综上所述，中望3D 2014内置的设计手册，能顺利帮助工程师进行出图中所需的公差标注工作。其方便快捷以及适用面广的特征，能在提高工程师工作效率的同时，极大的满足设计出图的需要。为了帮助用户轻松体验三维CAD中望3D2014的更多新功能，中望3D推出“跟奉老师学3D”交流探讨http://www.zw3d.com.cn/service/jiaocheng/list-39.html，奉老师可在线解答网友问题，帮助大家快速掌握3D设计并实际投入工作中。与此同时，3D工业创新设计大赛仍在火热进行，报名与作品提交手续简便，只要是中望3D的Z3格式文件均可参加，还有iPadAir+3K现金奖等你拿回家！
