如何 标注 这个尺寸

xuexi520

4 B6 f. n! A8 M

大家好！ : i5 y+ R& j) _ 5 ?3 a0 ~2 d+ Z  m( O0 d   如果过A点作出两个圆的切线，然后标注这两个切线的角度啊？ + b8 Q, G. Z, S1 z 谢谢 # h* ~) f* m3 W3 Z, l7 g# D; v


http://www.3dportal.cn/discuz/data/attachment/forum/201404/23/133148ifzty1fvio2zloao.jpg

( O& G: }5 Y9 I) I9 q
! {2 Q& F, y* i* ]3 v: o4 y

我爱用acad

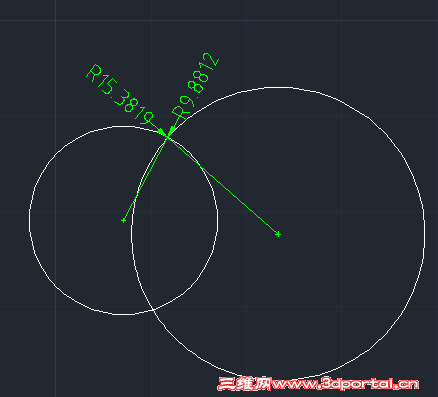

1、过Ａ点分别标注两圆半径。

, S$ f! k* |! m  F8 f7 t6 ], s
. G) \6 r! |8 r( x2、炸开两个尺寸，删掉文字及多余线条。

5 R  n7 u# R1 j/ `$ J2 P) ~- {

3、将剩下的两条线延伸到Ａ点，并旋转90度，标注所需的角度。

5 S( e& P$ w5 Q# W: z$ e$ s" y
% x1 ?. c  \0 q& z9 V

tangcarlos3d

1. 讨论：个人感觉楼主的角度应该都是在切线（圆）外才合理。即是楼主图示角度的补角（180减去2楼标注的角度）才好一些。
' a) ~3 j/ J/ e: I( ?! j. ^! y; C2. 可以直接画两条交点到圆心的线，再一起旋转90度，最后标注切点外侧的角度。
3. 如果是楼主所示的角度，可以用两圆心到交点的连线的夹角代替。
