三维CAD中望3D 在塑胶模具设计流程的应用

Abby001

中望3D是国内知名CAD/CAM软件商中望公司的一款高端三维CAD/CAM软件，拥有强大的三维CAD实体造型、扳金、塑胶模具等功能模块。在中望公司近期推出的中望3D 2014正式版中，塑胶模具设计模块全面升级，增加和改进了许多实用功能，可为企业提供一套更高效、更完整的模具设计解决方案。接下来，本文将以汽车塑胶配件为例，为大家介绍中望3D塑胶模具功能在实际设计中的应用。

1 }0 i/ u& E- J! ~6 D. f5 b/ W; P
5 N3 j# y& L: m! n* i

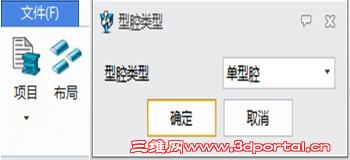

1.   导入模具项目，设置型腔数量，模具的缩水等细节的参数。

- b* i& ~8 A5 P$ P6 |! ^

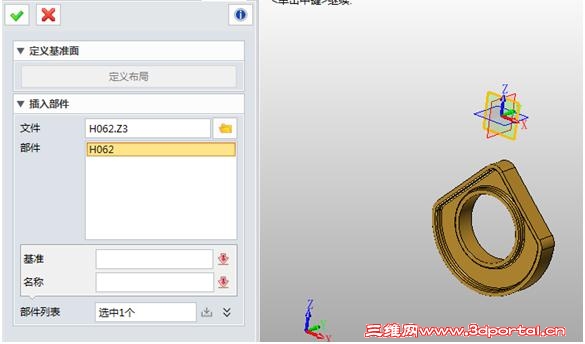

2．导入模具产品

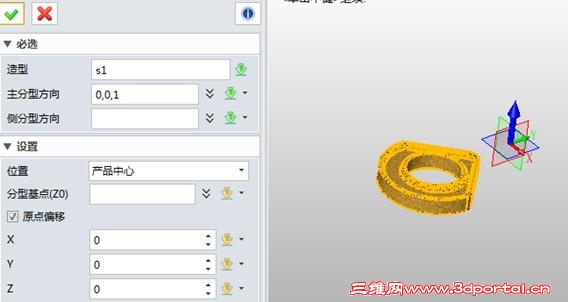

3．通过定位，把模具产品摆正，以便于后续设计。

+ [2 B0 b$ c. f5 F& f. z1 s7 P9 e

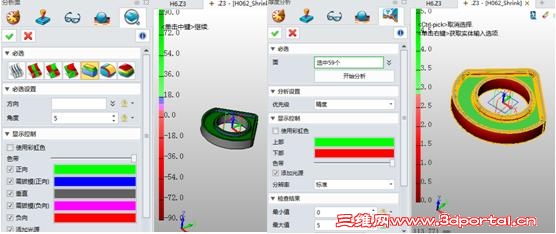

4．进行拔模检测和厚度分析。软件能进行智能计算分析，操作方便，计算精确。

$ l- l3 C: M; ^: ~4 Z9 x; P. F
2 D; b* K; \" g) e+ i8 O/ d- A

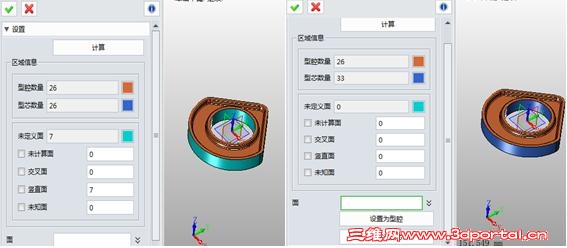

5．定义型腔区和型芯区区域，软件可以智能分析计算型腔型芯区域，也可以手工定义型腔型芯区域。

) i- L1 t/ X4 j$ M$ @2 ~; p9 [: C

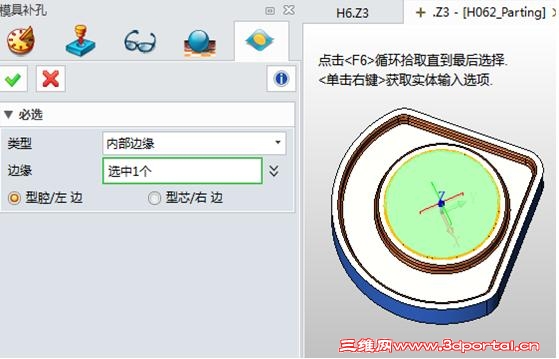

6．模具智能补孔跟是中望3D的特点之一。中望3D能自动识别需要补的孔，快速提供方案选择，十分人性化。

- L. w8 m) I" U  `# F

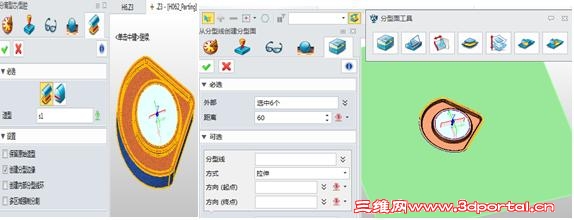

7．快速分离型腔和型芯，提取分型线，分型面。

提取分型线中望3D有“从脱模方向提取”“从边缘生成”“介于两点之间”等几种方法的选择。一般模具的分型线都可以用脱模方向智能提取，有些特殊复杂的模具则可用从边缘生成，介于两点之间等几种方法的提取。中望3D也提供检查修复分型线是否连续的命令，方便设计过程中的检查。一般模具分型面都可以从分型线智能生成分型面，特殊复杂的模具可以通过手工扫掠、拉伸、裁剪平面也可通过驱动线放样等几种方法的操作，方便快捷。





" T: N* {  {' L4 j5 I5 Z
- E) L' ^, {; p: c- ?& V# y6 @, p

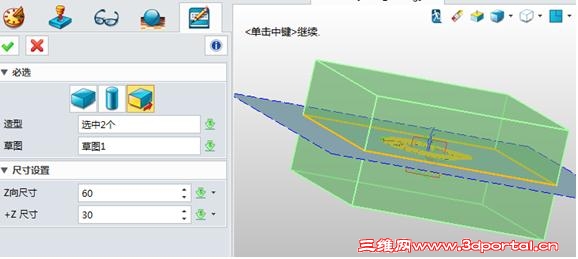

8．定义模仁的大小厚度，为分型准备。

  t- M8 ~) |& K9 D4 L% i7 U
' P6 ]1 i" `3 B( r- c

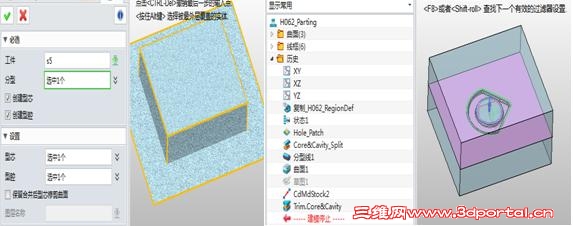

9．分模

. K" w1 k7 y" j3 h6 y0 b- v

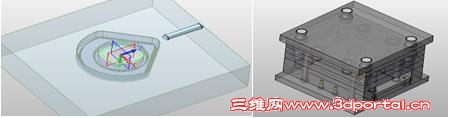

10．经过几个步骤，模具就分开了。之后，用户还可以进行一些细节设计，如流道浇口，模架和标准件的调用等，操作同样简单。

+ P; P( ?2 N. m8 m, Z$ l
$ E: G! q2 y/ N8 c; J' }3 d



通过以上实例介绍，相信大家可以基本掌握中望3D的塑胶模具设计流程。此外，中望3D 2014版还新增包括顶针、偏塑胶模具常用机构，可供用户直接调用，大大提升设计者的工作效率。为了帮助用户轻松体验中望3D2014的更多新功能，中望3D推出 “跟奉老师学3D”交流探讨http://www.zw3d.com.cn/service/jiaocheng/list-39.html，奉老师可在线解答网友问题，帮助大家快速掌握3D设计并实际投入工作中。与此同时，3D工业创新设计大赛仍在火热进行，iPad Air+3K现金奖正等着你领回家！
