CREO如何画圆螺纹

伪废宅

今天学习画螺纹，在画圆螺纹的时候使用螺旋扫描创建扫描截面时老是不能建立，错误说是曲面不能相交或相切，求大神提点。。（截面是一个周期的正弦函数图形）

ganyiwei

上个图看看。

伪废宅

ganyiwei 发表于 2014-4-17 18:35 static/image/common/back.gif
5 A4 m  U* q+ [% h) d上个图看看。

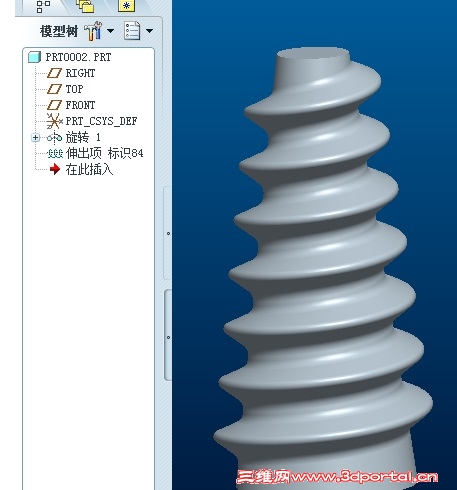

这是我修改后能生成螺纹的图 。。。 但我想让我的扫描图形左边缘与锥体表面重合。。这样却报告有错误

ganyiwei

你的螺旋扫描轨迹在哪里，这个约束有点问题，上你的part我帮你弄下。

伪废宅

ganyiwei 发表于 2014-4-19 09:07 static/image/common/back.gif
你的螺旋扫描轨迹在哪里，这个约束有点问题，上你的part我帮你弄下。

螺旋扫描轨迹就是那个锥体的母线。。我是新人 不懂part是什么  能解释下么

Mr_Right_Sir

伪废宅 发表于 2014-4-19 13:26 static/image/common/back.gif
螺旋扫描轨迹就是那个锥体的母线。。我是新人 不懂part是什么  能解释下么

就是模型文件.prt

ganyiwei

你的截面图尺寸没有约束好，会到处乱跑，另外节距也要设置好才行。


5 S* w8 ^& h/ M+ }4 U) }; x) d 123.prt.zip (627.39 KB, 下载次数: 13)

2014-4-21 20:55 上传

点击文件名下载附件

伪废宅

ganyiwei 发表于 2014-4-21 20:55 static/image/common/back.gif
# z/ z& ]6 W! N& p你的截面图尺寸没有约束好，会到处乱跑，另外节距也要设置好才行。

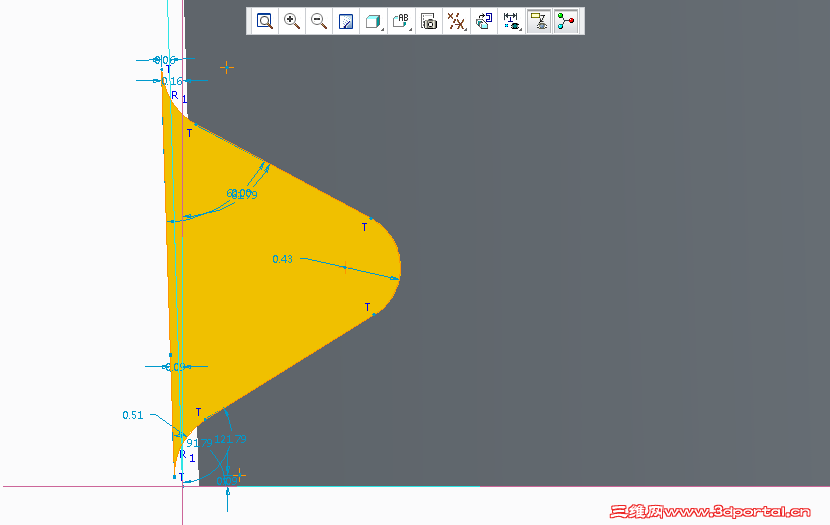

谢谢你发的文件。。我这边把我画的发过来了  你看看是哪儿约束出问题了
( d$ M1 p+ P! `! }

伪废宅

ganyiwei 发表于 2014-4-21 20:55 static/image/common/back.gif
" e3 C/ ]& U: N% J+ r! k, Q4 b你的截面图尺寸没有约束好，会到处乱跑，另外节距也要设置好才行。

/ z& h9 z/ }- R1 E0 h# N还有我发现你的图螺旋扫描是伸出项，我的creo怎么不能画伸出项？版本2.0

ganyiwei

你把去除材料按钮取消就是伸出项了。按我的方法把截面约束好就没问题了，你的截面尺寸太乱了。

伪废宅

ganyiwei 发表于 2014-4-22 21:42 static/image/common/back.gif
你把去除材料按钮取消就是伸出项了。按我的方法把截面约束好就没问题了，你的截面尺寸太乱了。

恩  好的 谢谢啦
