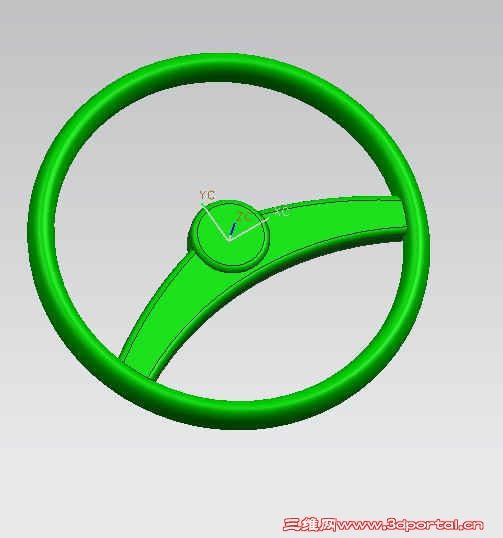

这是个简单的建模实例，用了回转体、拉伸、以及布尔运算。

entity/ln(100),cr(100),pt(100),obj(100),ent(10),csys1,csys2, ]& h) R0 X# N* g: f( p
number/mat1(12)6 B: k6 r4 J0 L3 C; s8 z+ K
data/d,600, f4 J: Q) e" l
back:1 W0 K3 u4 M: T* G$ G8 j7 z& j
param/'输入方向盘平均直径','方向盘平均直径(mm)',d,rsp
+ s' l% b1 @7 b/ \' g' H. X# t! jjump/back:,cancel:,ok:,rsp
+ {% t& W% e4 y3 {ok:$ J7 g, e* i( Q' J- F
$$尺寸判断+ a4 |' k" M( }  i# P
ifthen/d<500 or d>1000
7 j  P+ s( Z" Z+ p, ]% o4 |( M, Bmessg/'尺寸超出范围（500-1000），请重新输入'1 ]/ F4 u2 L/ A; ~
jump/back:4 p2 m8 w5 o9 i) m' Y; |
else
! K! `0 v% T$ j7 g5 h. s  j7 o- s+ }jump/l1:9 V8 K$ v5 {; ?1 ~. o& E
endif/ O* e! V( Q( V" J6 g1 p) U+ v
l1:. v% C$ e% x" B
$$外圈' w2 ^9 s5 u/ |# _
r=d/30+ d6 H2 I0 ?. `" H% P& I1 ~
pt(1)=point/0,7*d/15
" J& k; q' `3 mcr(1)=ellips/pt(1),r,1.5*r2 j* _9 v3 f/ F  {( K
ent(1)=solrev/cr(1),origin,0,0,0,atangl,360,axis,1,0,0. R" N  K" G0 B: j+ @/ F
$$旋转坐标
1 G; _! j, w( zln(1)=line/0,0,-1,0,0,18 ^+ ?7 O/ E8 ]+ p" I" F
ln(2)=line/0,-1,0,0,1,0
3 b1 n7 i$ L5 d# N, |  a7 Vcsys1=csys/ln(1),ln(2)
; \' U5 R  W" {. n0 R+ @( }&wcs=csys1
0 n: Z% R2 {4 @$ h) a  G$ A5 l8 J% l$$辐条5 A! o" u: ^- }5 p1 t! ^: `8 f
pt(2)=point/0,d/20,r
7 b7 Z  [7 z, e1 V# [. Hpt(3)=point/7*d/30,d/10,r
4 @0 c- ~; M, Q( z/ C0 K- Fpt(4)=point/7*d/15,d/10,r
% P5 {+ g7 s: dcr(2)=circle/pt(4),pt(3),pt(2)
  ]& i$ L- k' f# i9 ?4 l2 g* [1 bpt(5)=point/0,0
9 x3 m2 l+ s1 H+ _1 x7 n/ V( Rln(3)=line/pt(5),atangl,-60
8 U6 [+ h& q6 v, W# r: ~3 @3 {mat1=matrix/mirror,ln(3)) U9 U( w7 B1 h
cr(3)=transf/mat1,cr(2)! i# P9 y  }. e
pt(6)=point/endof,xlarge,cr(3)2 J6 ~4 T* R* }* K# P) {  V
ln(4)=line/pt(2),pt(6)2 s9 Y- ^6 t7 p' B
pt(7)=point/0,0,r* g" u3 F" w2 `' z) J" p
obj(1)=fillet/cr(2),ln(4),center,pt(7),radius,50& ~3 ^! V1 [- P- ]3 _% n, _
obj(2)=fillet/ln(4),cr(3),center,pt(7),radius,50. ~4 R  V) n2 a0 s6 m& I. x
pt(8)=point/pt(4),delta,0,-d/10,0
, X( d- f- E- b7 tpt(9)=point/pt(7),delta,d*(cosf(60))/8,-d*(sinf(60))/8,07 r& k" o( b0 k3 P6 l3 N- |
pt(10)=transf/mat1,pt(8): v# N; ^* y+ H) z- }
cr(4)=circle/pt(8),pt(9),pt(10)  ]8 u2 G4 e0 g% s
pt(11)=point/endof,xsmall,cr(3)
4 t" x4 P: k6 _; q; U$ \# Sln(5)=line/pt(11),pt(10); A  W; J# D; Q) W. s
ln(6)=line/pt(8),pt(4)
4 [7 z$ [  Z2 uent(2)=solext/cr(2..4),obj(1..2),ln(4..6),height,2*r,axis,0,0,-1
$ l* }$ |/ M+ `9 J4 j$ m' Dblend/ent(2),radius,10. t4 g/ b' Y, u$ A3 g! l, ?. F, a
$$旋转坐标9 g$ _. Q# W9 X
ln(7)=line/pt(5),perpto,ln(3)
' f1 q9 X- t0 B/ M$ G( a6 P, Ncsys2=csys/ln(7),ln(3)
  R3 i6 V: I' F0 L0 i: _2 \- N&wcs=csys22 l+ i, Y* c4 y, g% z. Y
$$生成联轴部分! r+ W2 g* U& Q. \( p; O4 A( G" q
ent(3)=solcyl/origin,0,0,-1.3*r,height,2.6*r,diamtr,d/5,axis,0,0,1/ O  `* H, J' T! k
blend/ent(3),radius,10: r, I# \/ ~3 M) N1 F. w
cr(5)=circle/0,0,-1.3*r,d/15/ e* R- J) T5 V2 d/ W
cr(6)=circle/0,0,-1.3*r,d/302 ^* @0 o5 E8 j! o3 S( T9 s* @
ent(4)=solext/cr(5..6),height,4*r,axis,0,0,-1  M" b* p* l5 v2 t6 r
ent(5)=unite/ent(1),with,ent(2..4)
4 ]* d" j9 R; r# Q. Z. L$$隐藏多余实体
! R# p8 j9 b9 p& }0 ]blank/cr(1..6),ln(1..7),pt(1..11)6 W7 N3 |! i; s8 |
$$上色
2 h. {1 `! G! U8 J: Q&color(ent(5))=&gray
. f( @/ b6 }# y. n% tcancel:( H1 t) r9 e6 u, S( F
halt
