特殊零件建模，兄弟们来集思广益

cuiyiminga · 发表于 2014-3-14 16:57:14

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 cuiyiminga 于 2014-3-14 16:58 编辑

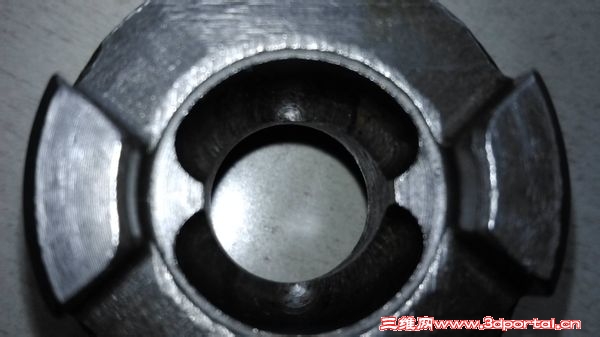

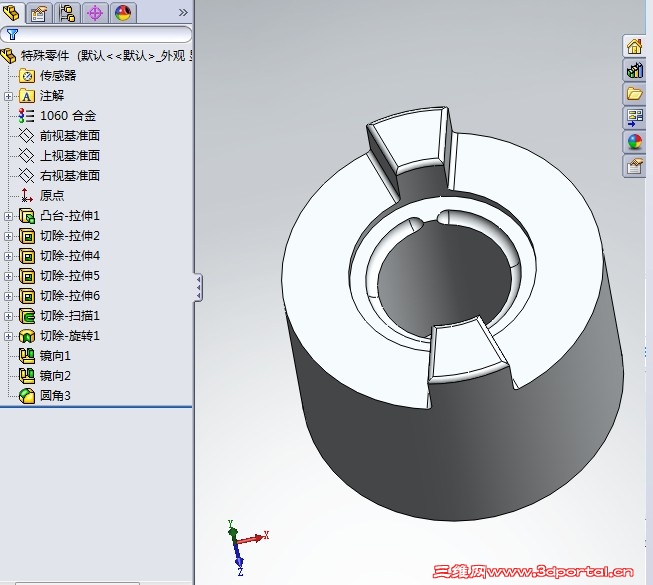

小弟遇到个非常规零件，智疏才浅，建模不出来。特拿来分享，看图：

cloudpeng · 发表于 2014-3-14 17:28:33

有点像冲击钻里的东东？

keybao · 发表于 2014-3-14 17:53:39

这也叫难？用压凹啊．

heat_ice2000 · 发表于 2014-3-14 20:58:27

用實體掃除...

cuiyiminga · 发表于 2014-3-15 12:09:45

heat_ice2000 发表于 2014-3-14 20:58 static/image/common/back.gif
$ \8 f- R5 O; f1 P! } B* D) M用實體掃除...

你好，是扫描切除做的吗？路径怎么画？？

heat_ice2000 · 发表于 2014-3-15 16:41:04

cuiyiminga 发表于 2014-3-15 12:09 static/image/common/back.gif
# M& T3 [( i- X3 P; c你好，是扫描切除做的吗？路径怎么画？？

只是抓圓孔的邊緣.

cuiyiminga · 发表于 2014-3-16 12:11:38

heat_ice2000 发表于 2014-3-15 16:41 static/image/common/back.gif
1 ? E6 h9 {: Z0 A# a5 L- y* u只是抓圓孔的邊緣.

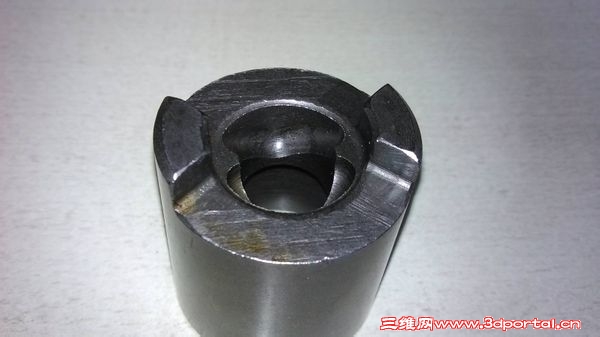

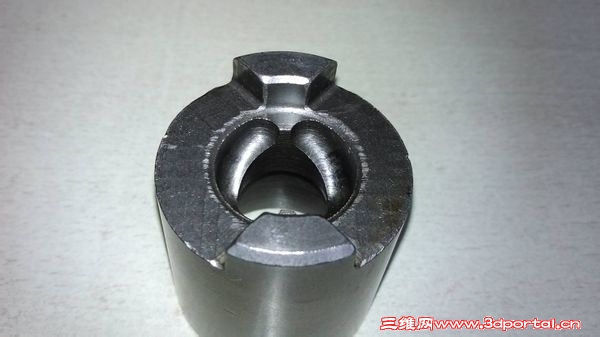

圆弧凹处深度不是相同的，你看下第二张图片，凹槽的中部深度要大。有点三角的试样。

阿帕奇 · 发表于 2014-3-17 10:24:02

cuiyiminga 发表于 2014-3-16 12:11 static/image/common/back.gif5 a- Z5 s/ Q4 B' t# ~) Q4 ` V
圆弧凹处深度不是相同的，你看下第二张图片，凹槽的中部深度要大。有点三角的试样。

切除的部分也作出个实体，然后用布尔运算切

乌托邦的幸福 · 发表于 2014-3-17 16:56:22

本帖最后由乌托邦的幸福于 2014-3-17 16:59 编辑

画个曲面再画投影曲线，然后实体扫描

BACKTO_NintyS · 发表于 2014-4-22 16:45:12

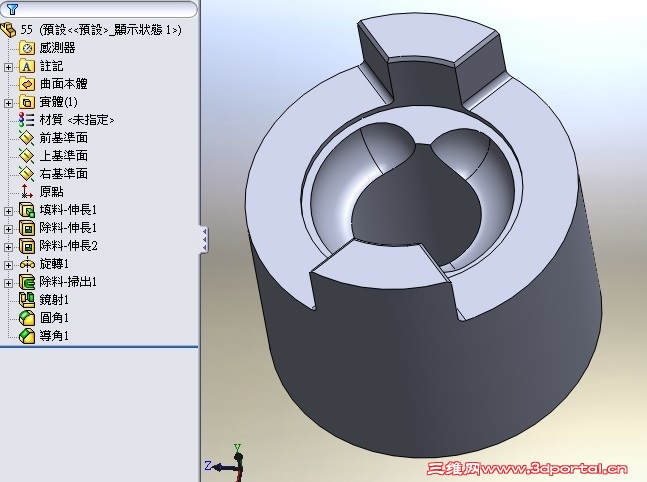

先用扫描切除，再用旋转切除，最后镜像即可，见下图
PS：应注意扫描圆环的位置几何关系，可以实际测量得到，图中是路径穿透圆环圆心的情况，最为简单。

newking329 · 发表于 2014-4-22 17:22:08

那个槽中间还有点弧度的！不是同一界面切除出来的样子
