请问这个R15的圆弧怎么画

tzjsxyzjm · 发表于 2014-2-28 13:59:19

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 tzjsxyzjm 于 2014-3-2 08:56 编辑

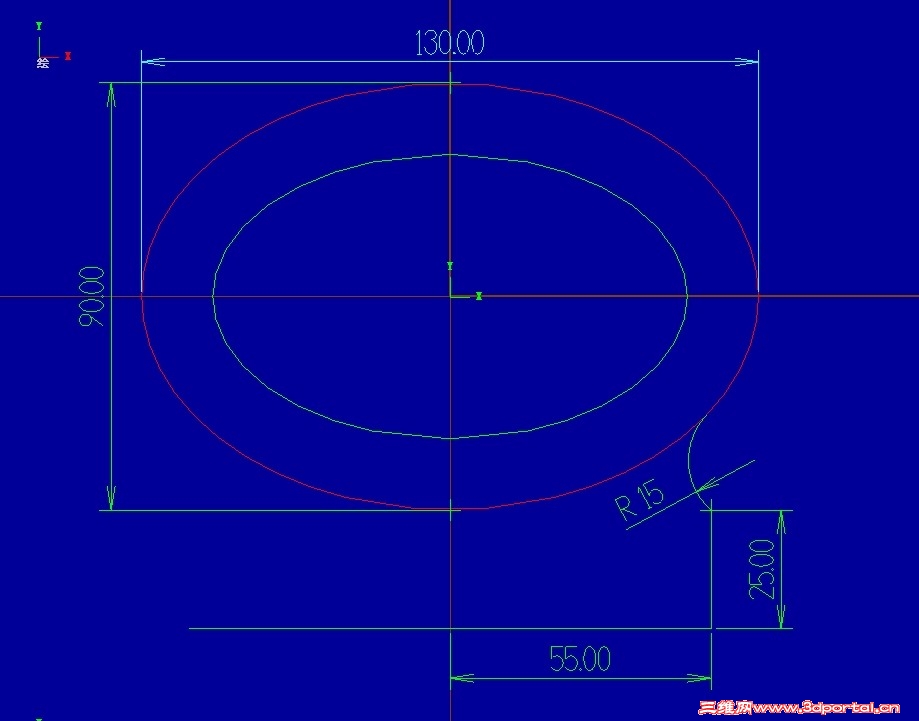

请问这个R15的圆弧怎么画，要求R15与椭圆相切(最下面一条线距离椭圆中心70），请告诉我方法

我用圆弧功能里面切弧（经过一点）不好画啊，怎么椭圆不好选上啊

_June · 发表于 2014-3-1 15:41:45

你换一下命令啊

tzjsxyzjm · 发表于 2014-3-1 16:46:45

动态切弧这种方法不行，圆弧半径无法确定
我要的圆弧半径必须是R15

tangcarlos3d · 发表于 2014-3-1 17:23:37

本帖最后由 tangcarlos3d 于 2014-3-1 17:27 编辑

tzjsxyzjm 发表于 2014-3-1 16:46 static/image/common/back.gif, K }# v0 A/ L, a( V" M. P
动态切弧这种方法不行，圆弧半径无法确定
3 ^. s2 ^' _: W' K" J* e3 j我要的圆弧半径必须是R15

有一个命令是专门画这样的圆弧：过定点、已知半径与线/弧相切。当初AUTOCAD没有这个功能而MASTERCAM有这个功能，我觉得特别好。
不过我是1998年用过，现在的NX还有没有这个命令不好说。
不过椭圆的曲率是变化的，这与圆弧不同。

生命之星 · 发表于 2014-3-1 20:20:35

还是使用其它软件的约束功能来画吧，按你给的图的尺寸恐怕没有几个人能画出来

tzjsxyzjm · 发表于 2014-3-1 21:18:08

本帖最后由 tzjsxyzjm 于 2014-3-1 21:30 编辑

用CAXA和UG可以画出来的，就是用Mastercam不知道怎么画

tzjsxyzjm · 发表于 2014-3-1 21:31:05

哪位高人能画啊

xu-2005 · 发表于 2014-3-1 22:20:10

这个很简单啊。使用倒圆角功能即可

。大家可以试试，如不会，再找我

xu-2005 · 发表于 2014-3-1 22:20:29

tzjsxyzjm 发表于 2014-3-1 21:31 static/image/common/back.gif
( p& f% ]3 W, |# ~- q) Q. Z哪位高人能画啊

使用倒圆角功能即可

xu-2005 · 发表于 2014-3-1 22:21:07

大家不要以为画这个就一定要用圆弧功能

a1952 · 发表于 2014-3-2 02:53:42

條件不足啊
依不同的弧長切點會變動可有無數個切弧

星空下的渺茫 · 发表于 2014-3-2 07:19:16

缺少一个Y点的尺寸。不好确定位置。。。

tzjsxyzjm · 发表于 2014-3-2 09:17:34

xu-2005 发表于 2014-3-1 22:21 static/image/common/back.gif9 |/ p( I5 f& j G: u
大家不要以为画这个就一定要用圆弧功能

你示范一下，怎么用倒圆角功能画出来

雪人2000 · 发表于 2014-3-2 20:13:57

1，以已知点为中心，画R15整圆。
2，把椭圆偏置15，取得2交点。
3，以交点为中心，画R15整圆。
你要的东西就画出来了

xll0606 · 发表于 2014-3-2 21:25:58

你55长的那条线到X轴的距离是多少

tzjsxyzjm · 发表于 2014-3-2 22:17:25

xll0606 发表于 2014-3-2 21:25 static/image/common/back.gif' q$ J' y2 |8 o4 i: m; {/ T
你55长的那条线到X轴的距离是多少

55的那条线距离X轴70

tzjsxyzjm · 发表于 2014-3-2 22:18:43

雪人2000 发表于 2014-3-2 20:13 static/image/common/back.gif. w5 n. l0 T4 {$ }; R, Z
1，以已知点为中心，画R15整圆。
- j! D+ T- _$ ]2 r h& ?2 h; o2，把椭圆偏置15，取得2交点。. B& s5 k: L9 b. Q2 H) Y* p: @
3，以交点为中心，画R15整圆。

我也用这种方法画的，经过查询，椭圆和画出来的R15的圆弧没有交点

星空下的渺茫 · 发表于 2014-3-2 22:29:45

本帖最后由星空下的渺茫于 2014-3-2 23:19 编辑

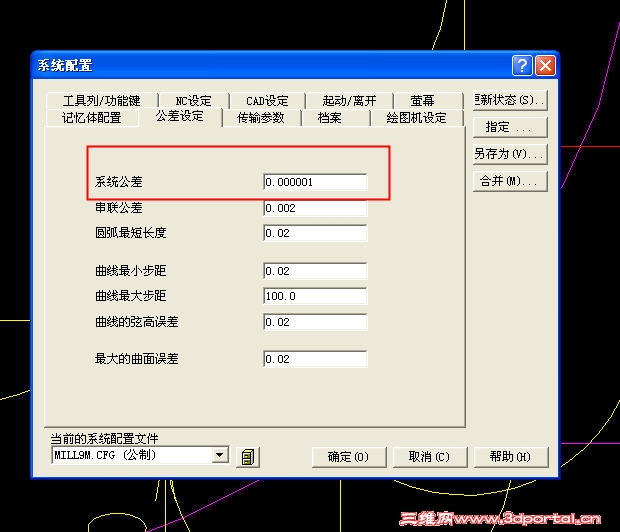

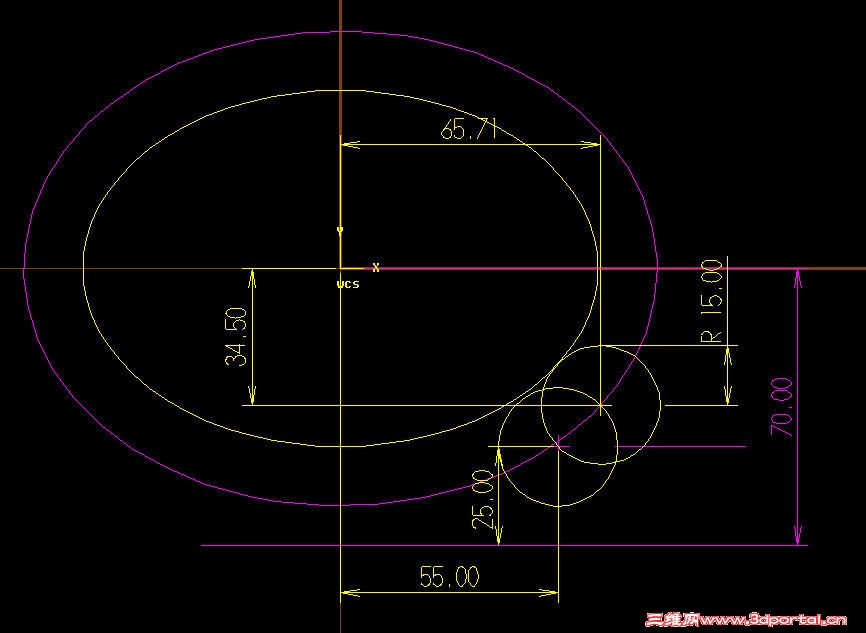

14楼回答了，只是提示不相交，建议你把这系统公差值改小。尺寸差不多吧。两个软件画的。【使用倒圆角功能即可】这个试了，画不出来，可能操作方法不对。。

jy792001 · 发表于 2014-3-2 23:11:33

这个还真是难为人啊没搞定啊关注中

363485543 · 发表于 2014-3-3 08:52:20

本帖最后由 363485543 于 2014-3-3 08:57 编辑

生命之星发表于 2014-3-1 20:20 static/image/common/back.gif
' }8 w8 O" x3 V b& ` t8 b, Y( j还是使用其它软件的约束功能来画吧，按你给的图的尺寸恐怕没有几个人能画出来

这问题对于MASTERCAM来说那是再小儿科不过了。。。
想不通这么简单的问题难倒了这么多人....奇葩！！

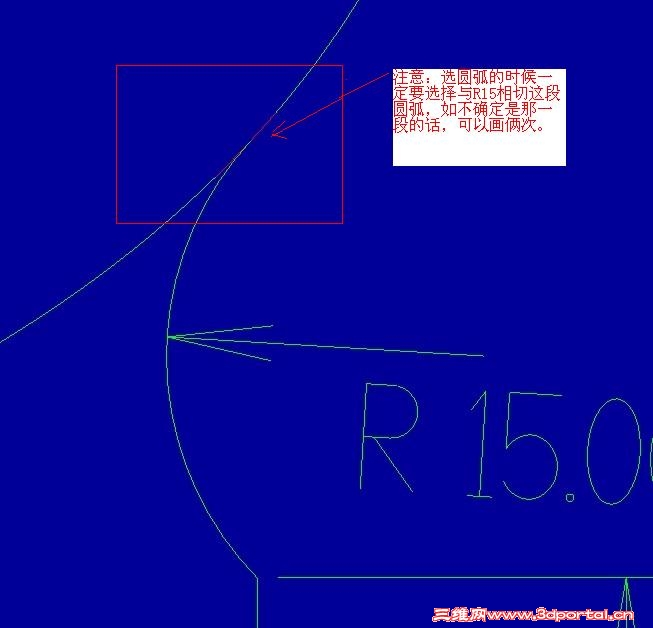

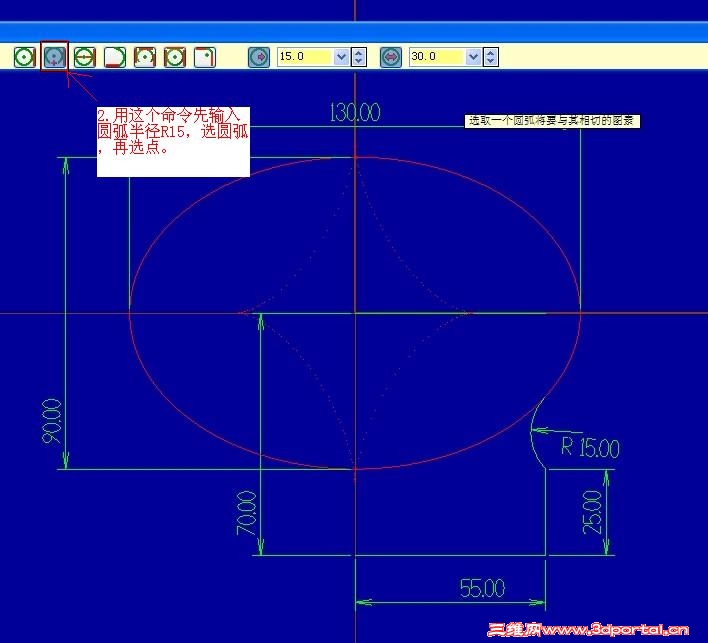

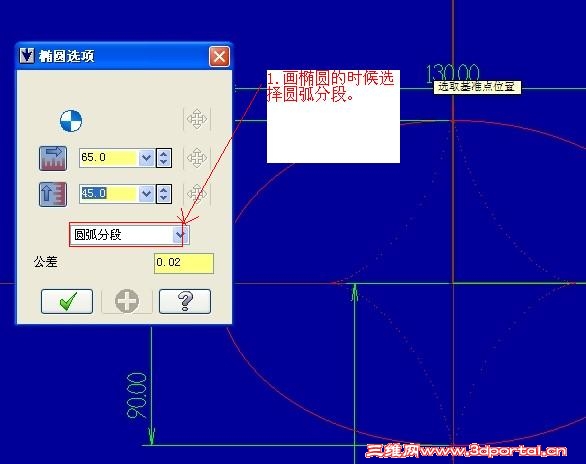

如图：

inuyasha_pw · 发表于 2014-3-3 10:09:50

14楼的方法是能画出来的，也是相交的（CAD），20楼的方法表示没看懂（不用ＣＡＭ）。

scrollex · 发表于 2014-3-3 10:40:29

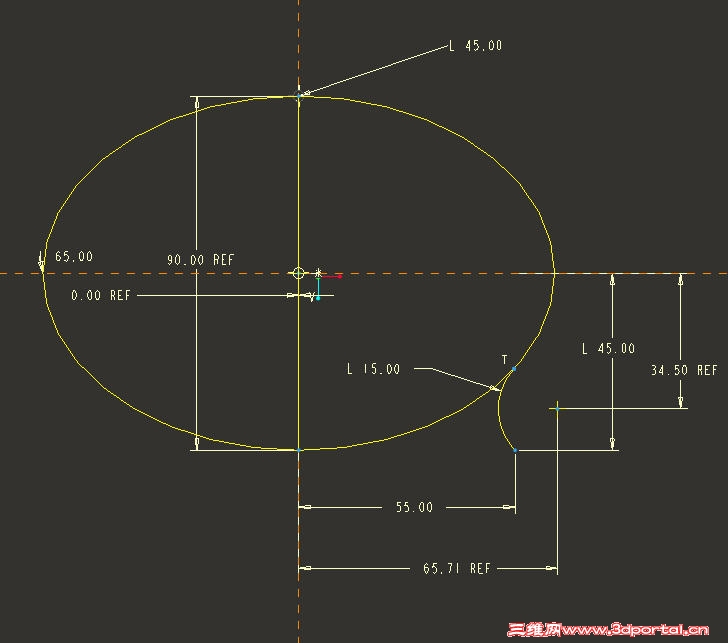

cad中直接画椭圆的15mm偏置线，再用55和25的圆心作一15的圆，相交后用圆心作15的圆，剪切后即为楼主所需要的弧。

norno · 发表于 2014-3-3 11:35:42

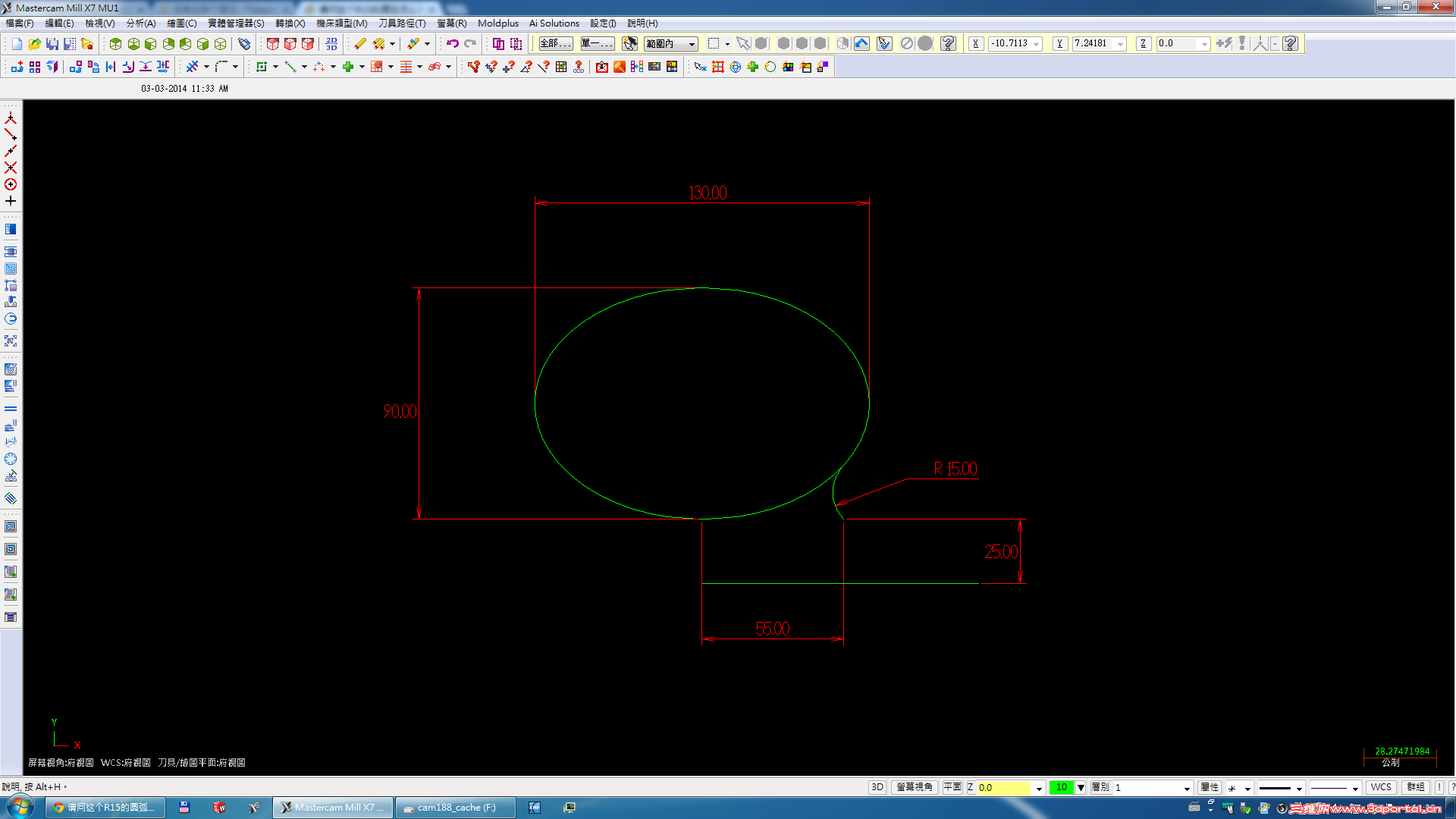

小弟不才，是這樣嗎。

test

tzjsxyzjm · 发表于 2014-3-3 13:21:15

norno 发表于 2014-3-3 11:35 static/image/common/back.gif9 k/ T8 w1 ~$ ]: p. d
小弟不才，是這樣嗎。

请问你是用什么方法画的啊

tzjsxyzjm · 发表于 2014-3-3 13:30:34

363485543 发表于 2014-3-3 08:52 static/image/common/back.gif) V3 {. D) ]7 X$ g$ M$ @, Y' c3 u
这问题对于MASTERCAM来说那是再小儿科不过了。。。2 x6 J3 [/ j h7 y B, X
想不通这么简单的问题难倒了这么多人....奇葩！！- o, A! `& Q3 p1 h5 D( C8 a: t

8 p3 a) G( ]0 X' _1 b ...

你裁剪一下试试看，看椭圆和R15的圆弧有交点吗
