展开尺寸

hujianqiu1981 · 发表于 2014-1-20 14:40:33

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

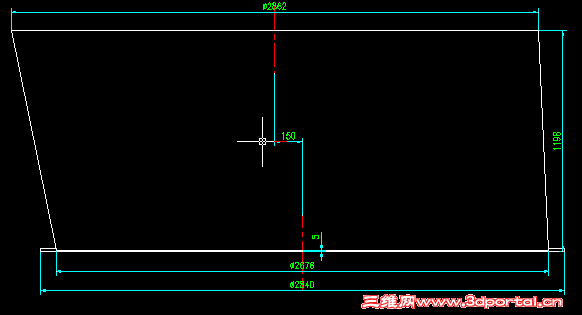

展开尺寸。CAD版

小刘-到 · 发表于 2014-1-20 14:43:17

楼主图片源文件是CAXA制作的吧，这标注看着就像，可以打开文件，然后另存为的时候，格式选择dwg，就变成CAD版本了，不用再展开的，不行再看哈！

hujianqiu1981 · 发表于 2014-1-20 15:00:48

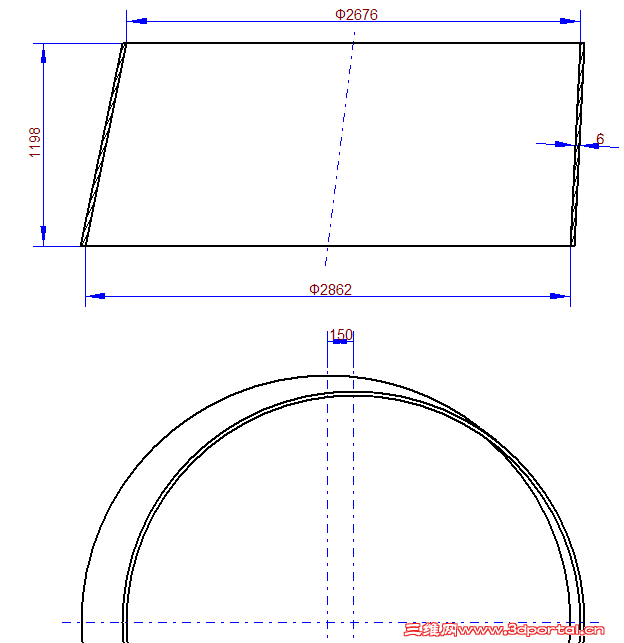

刚才忘说了，我要斜锥筒展开计算数据，钢板厚为6mm

lvdeping · 发表于 2014-1-20 16:11:15

hujianqiu1981 发表于 2014-1-20 15:00 static/image/common/back.gif
- C0 H6 [; I0 N9 v; {% n% F3 {, ?* x刚才忘说了，我要斜锥筒展开计算数据，钢板厚为6mm

hujianqiu1981 · 发表于 2014-1-21 07:22:12

很感谢，能把您的计算公式及步骤给传上来
非常感谢！

lvdeping · 发表于 2014-1-21 08:23:55

hujianqiu1981 发表于 2014-1-21 07:22 http://www.3dportal.cn/discuz/static/image/common/back.gif
% p/ m0 G: o+ s; J" N" [' i很感谢，能把您的计算公式及步骤给传上来$ H5 z% W }; T9 Y* ^+ g8 t; F. G
非常感谢！

钣金展开是CAD软肋，现在有的专业钣金软件能与CAD配套，能在CAD中自动生成展开图。

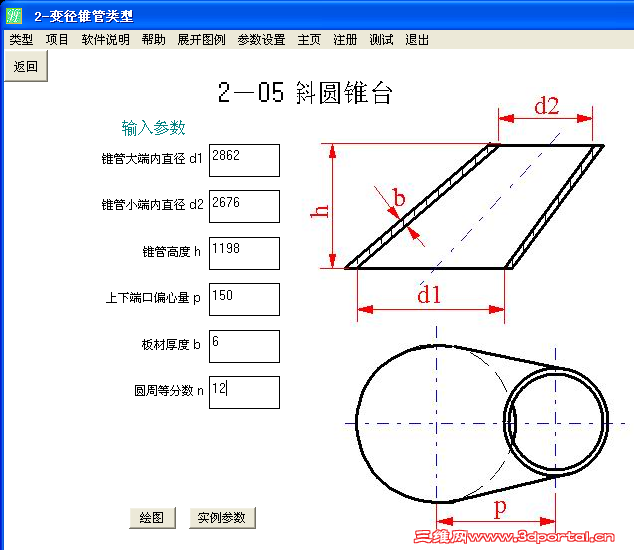

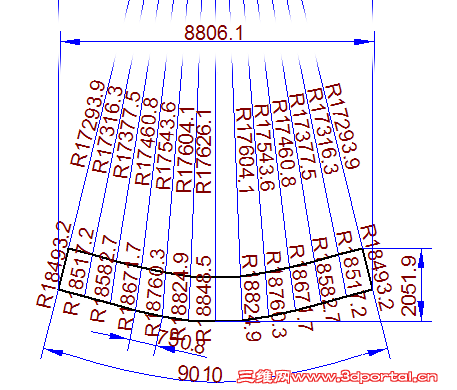

我这是用的“金林钣金”软件做的。只要输入数据，展开尺寸全有了。

hujianqiu1981 · 发表于 2014-1-21 09:19:12

在哪能下载？谢谢

hujianqiu1981 · 发表于 2014-1-21 09:20:06

还是给我上传来
谢谢

lvdeping · 发表于 2014-1-21 09:41:20

hujianqiu1981 发表于 2014-1-21 09:20 http://www.3dportal.cn/discuz/static/image/common/back.gif+ k% ?9 V" k: Q. h+ P
还是给我上传来
' Z5 T* q w/ s6 u& j7 c谢谢

软件容量较大，无法上传。网上搜一下就有。

hujianqiu1981 · 发表于 2014-1-21 09:43:04

好的
谢谢
