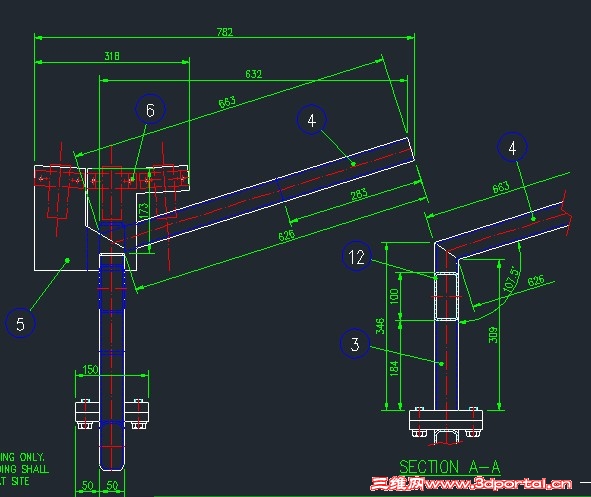

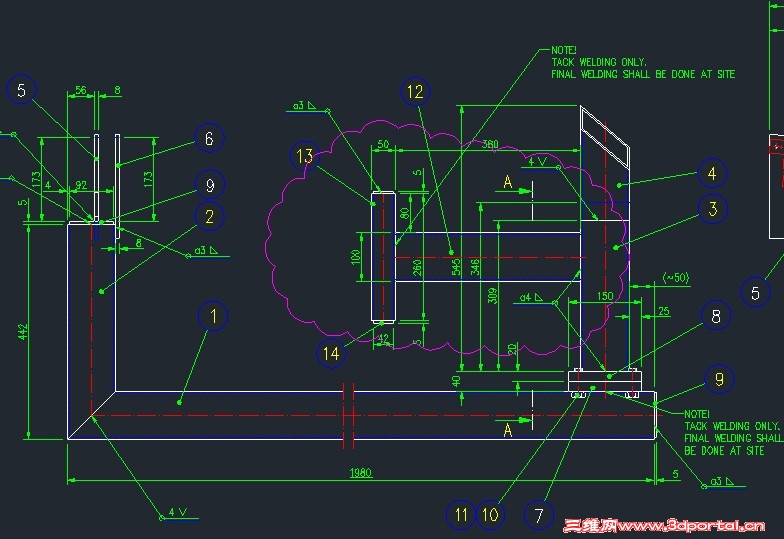

件4矩形管该怎么放啊
回复

举报

pzhzs
发表于 2014-1-15 10:58:15 | 显示全部楼层 来自： 中国四川攀枝花
你的件4方向没切对
回复 支持 反对

举报

小丁要加油
 楼主| 发表于 2014-1-15 11:00:15 | 显示全部楼层 来自： 中国江苏无锡
pzhzs 发表于 2014-1-15 10:58 static/image/common/back.gif& X% j% V+ s2 g0 f& }* S' y
你的件4方向没切对
1 V7 o9 `" r$ J2 I3 P
啊，我按照你的切的哇
回复 支持 反对

举报

pzhzs
发表于 2014-1-15 11:05:38 | 显示全部楼层 来自： 中国四川攀枝花
本帖最后由 pzhzs 于 2014-1-15 11:12 编辑 + U$ e$ X4 c+ o2 {5 c& L
小丁要加油 发表于 2014-1-15 11:00 static/image/common/back.gif7 ?% m+ G4 Y0 F! k! m' C
啊，我按照你的切的哇
/ X  v! x2 m2 U$ h$ c
该在这个方向切" Q4 e7 q. u9 _

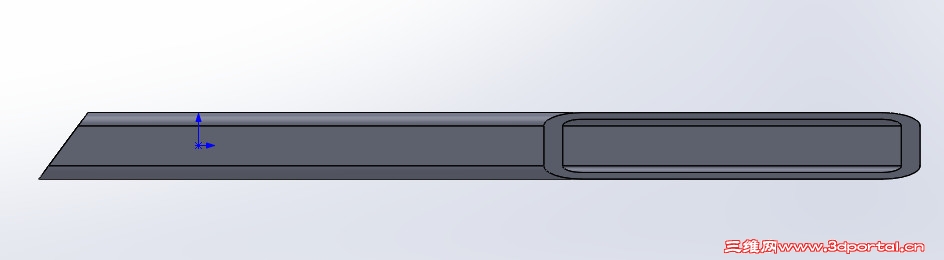

快照8.jpg 2 ^9 Z8 y5 _3 j- m% S9 P

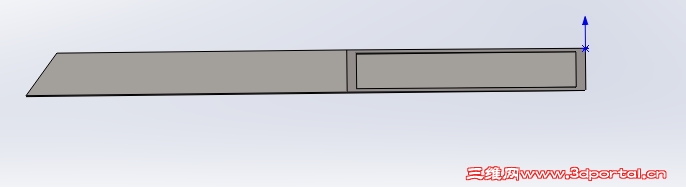

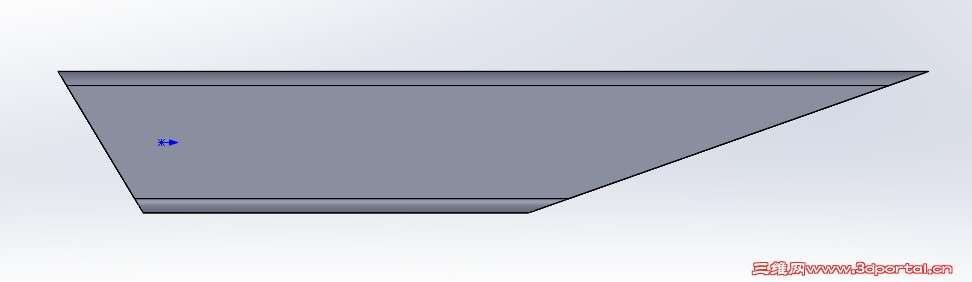

你切成这个方向了
1 E  i7 m9 p+ H! N) i; X 快照9.jpg ) `1 e. w3 i5 [3 n: c# l0 _1 z8 s

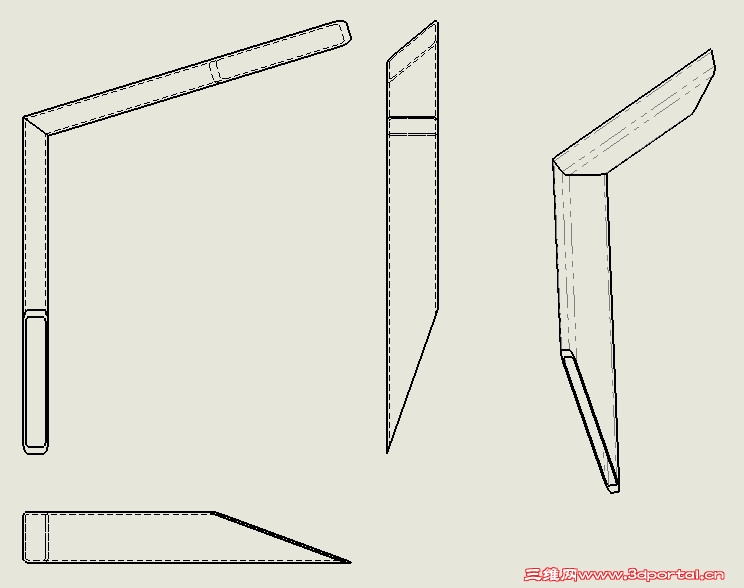

两个件号4可以装配成这种形状8 e' o7 ^% I+ E9 j3 t5 h+ P2 }
快照11.jpg 4 p. k8 \' x- h/ ^! u

9 @5 A+ l  T' {# H3 Q3 P7 U1 ~. I" \# w: Y* r$ k
回复 支持 反对

举报

xieyuanxu
发表于 2014-1-15 11:17:55 | 显示全部楼层 来自： 中国上海
本帖最后由 xieyuanxu 于 2014-1-15 11:21 编辑 1 y5 E  S6 j) s; ^2 F! e* {$ n

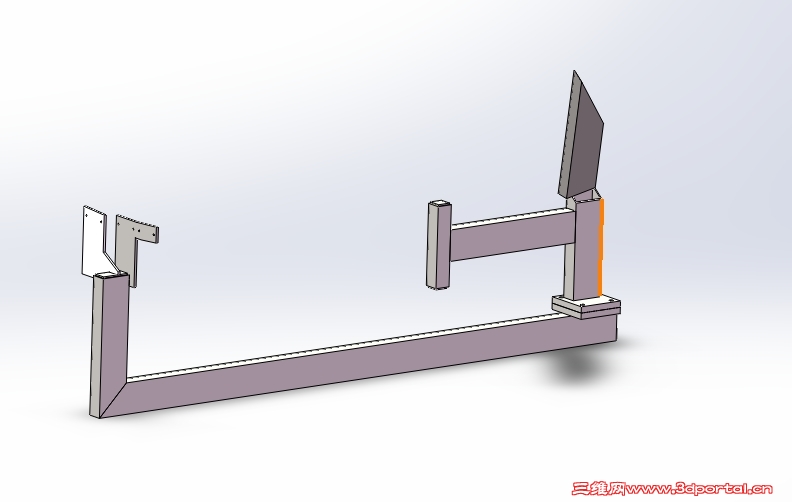

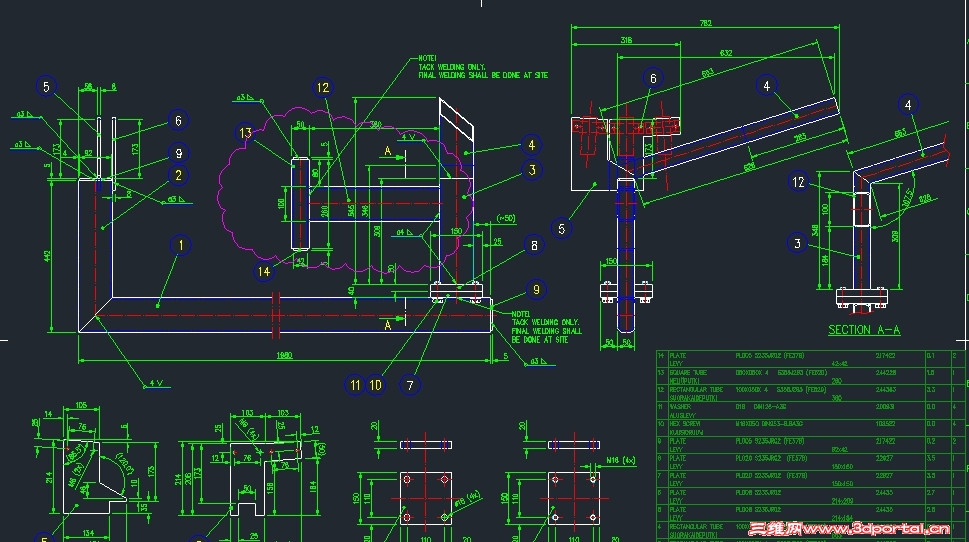

. ~7 s" ^) \' l& r( t楼主看图能力有待加强.目测是妹子吧....三维图catch8313无法投影得到图catch01D1 请楼主仔细看看切的方向
回复 支持 反对

举报

小丁要加油
 楼主| 发表于 2014-1-15 11:42:20 | 显示全部楼层 来自： 中国江苏无锡
pzhzs 发表于 2014-1-15 11:05 static/image/common/back.gif" h/ r) U+ G. f
该在这个方向切
: O! I+ E) j6 f2 H4 D9 {$ h& B; p4 V7 M  R
你切成这个方向了
* A5 \% u  _  v& R) S; @, A
件4只有一件哇，大侠，我是这样切得
回复 支持 反对

举报

小丁要加油
 楼主| 发表于 2014-1-15 11:44:24 | 显示全部楼层 来自： 中国江苏无锡
xieyuanxu 发表于 2014-1-15 11:17 static/image/common/back.gif. u" H$ I+ N% E+ r% `  {
楼主看图能力有待加强.目测是妹子吧....三维图catch8313无法投影得到图catch01D1 请楼主仔细看看切的方向:h ...
4 b8 _9 \3 ]$ \0 V( k. J
谢谢前辈指点，前辈能否帮我看看件4如何装配啊
回复 支持 反对

举报

pzhzs
发表于 2014-1-15 11:57:41 | 显示全部楼层 来自： 中国四川攀枝花
小丁要加油 发表于 2014-1-15 11:44 static/image/common/back.gif
; I+ M* C1 s! p" X谢谢前辈指点，前辈能否帮我看看件4如何装配啊

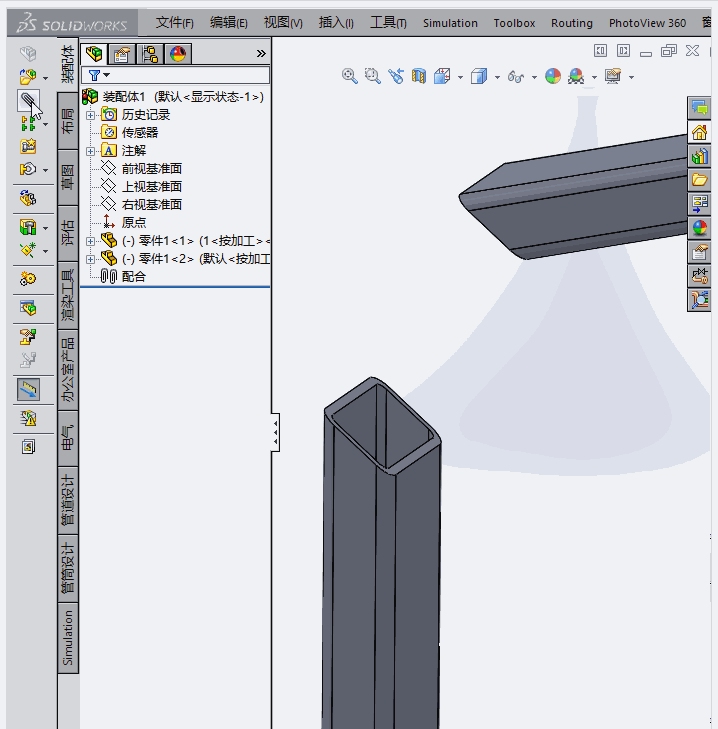

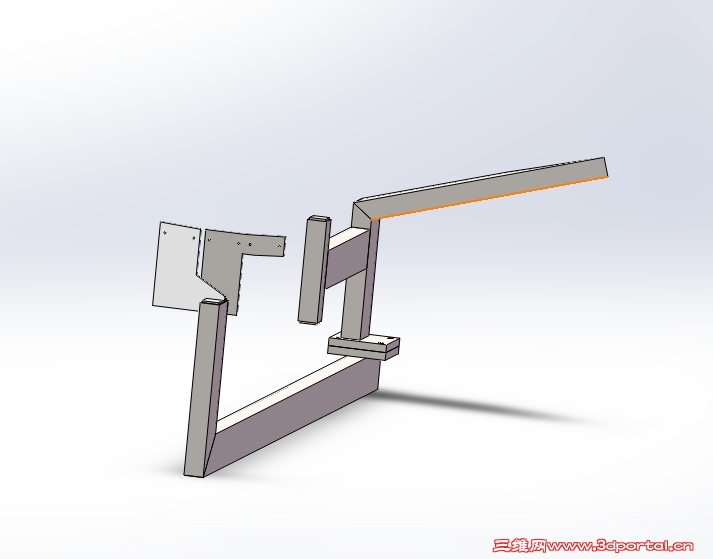

  K. H+ Q( w' g- L; o6 }+ F aaa.gif
# ?  Y9 ]1 v( I1 l3 o/ b
回复 支持 反对

举报

pzhzs
发表于 2014-1-15 12:00:51 | 显示全部楼层 来自： 中国四川攀枝花
本帖最后由 pzhzs 于 2014-1-15 12:02 编辑 4 H6 L" _, [4 @) n
小丁要加油 发表于 2014-1-15 11:42 static/image/common/back.gif3 [& |4 Y" I- L+ \" |: M) b9 q
件4只有一件哇，大侠，我是这样切得
5 t) {8 d+ `/ B# {
这个图里的件4
! x  f3 _3 L4 D  l! @ 快照12.jpg - Z- i. f: W& O4 K9 D$ f- v

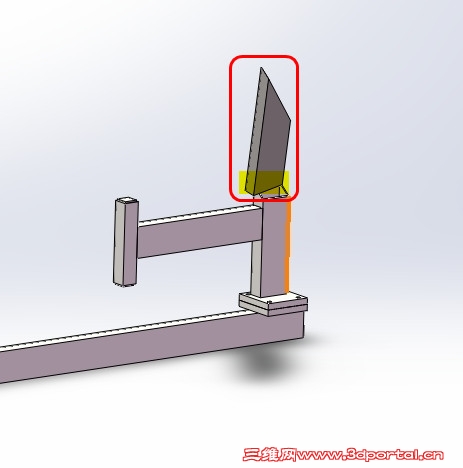

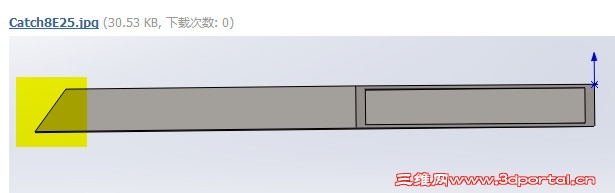

可不是下图这样切的哦！
( {  H/ U2 T0 P+ v 快照13.jpg 0 U- T' F: G2 d% F0 f+ `0 |, C
回复 支持 反对

举报

小丁要加油
 楼主| 发表于 2014-1-15 12:03:06 | 显示全部楼层 来自： 中国江苏无锡
pzhzs 发表于 2014-1-15 12:00 static/image/common/back.gif2 g+ _2 E2 U, Y9 \, E! V; L7 }3 N8 R
这个图里的件4
2 `& a2 l* [  f# l6 H5 ~  [! X) e5 {* z+ G, o1 \* l2 P  T
可不是下图这样切的哦！

& V1 w! q% m; s- [" ?  R; ?刚一直回复不成功，现在终于可以打字了。是这样的吧？
回复 支持 反对

举报

pzhzs
发表于 2014-1-15 12:08:46 | 显示全部楼层 来自： 中国四川攀枝花
小丁要加油 发表于 2014-1-15 12:03 static/image/common/back.gif1 b8 \) M8 m3 ~  A) t
刚一直回复不成功，现在终于可以打字了。是这样的吧？
6 U6 j7 H* S* h2 Q- N/ c# J
件 4 终于做对和装对了
回复 支持 反对

举报

小丁要加油
 楼主| 发表于 2014-1-15 12:09:28 | 显示全部楼层 来自： 中国江苏无锡
pzhzs 发表于 2014-1-15 11:57 static/image/common/back.gif

! y/ U! V3 o5 b1 N! Y6 U+ r) W对了，大侠，怎么把螺栓跟垫片加到装配图里啊
回复 支持 反对

举报

pzhzs
发表于 2014-1-15 13:11:05 | 显示全部楼层 来自： 中国四川攀枝花
小丁要加油 发表于 2014-1-15 12:09 static/image/common/back.gif0 o4 }/ j& `! h2 Q
对了，大侠，怎么把螺栓跟垫片加到装配图里啊
# ^+ I+ x7 F8 \. R! h

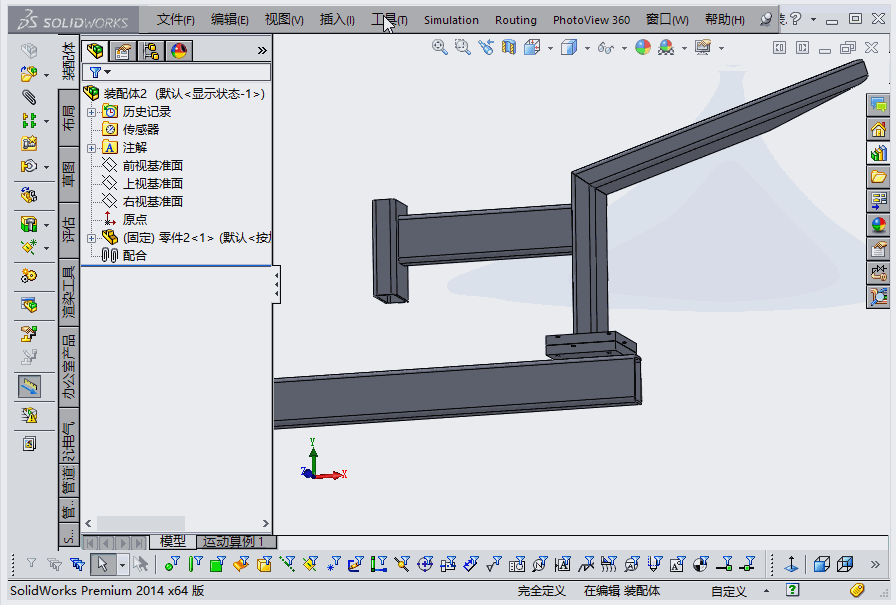

zzz.gif 1 c& G9 R7 U4 W, |, @1 R
回复 支持 反对

举报

pzhzs
发表于 2014-1-15 13:41:35 | 显示全部楼层 来自： 中国四川攀枝花
本帖最后由 pzhzs 于 2014-1-15 14:08 编辑
/ k) ~) T2 T# p" B/ O

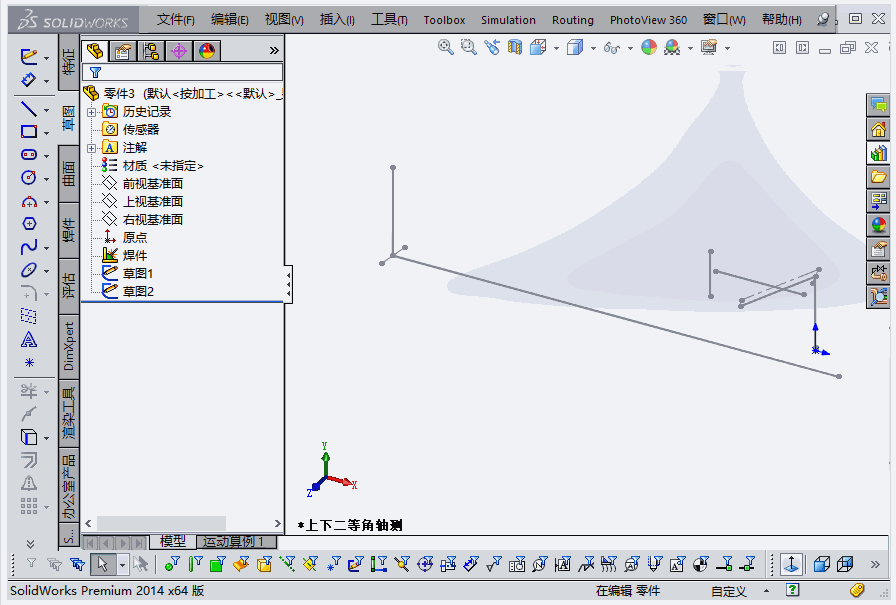

* c& K' A8 B/ V, r! w, G* v3 N这个图用 sw 的『焊件』功能来更简单些，我是这么画的：8 |- S% ~1 x' O' P0 F

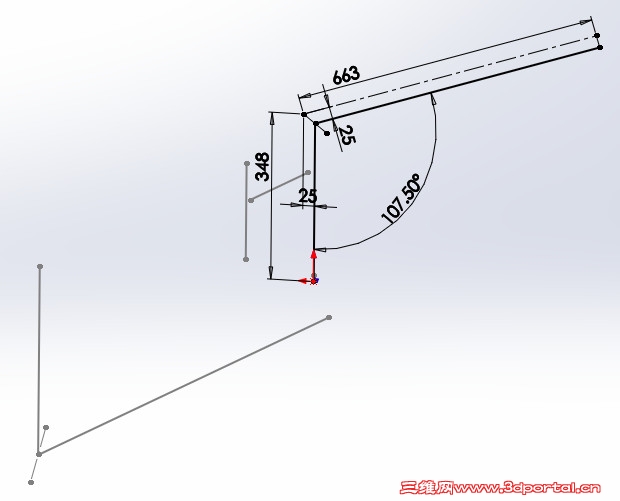

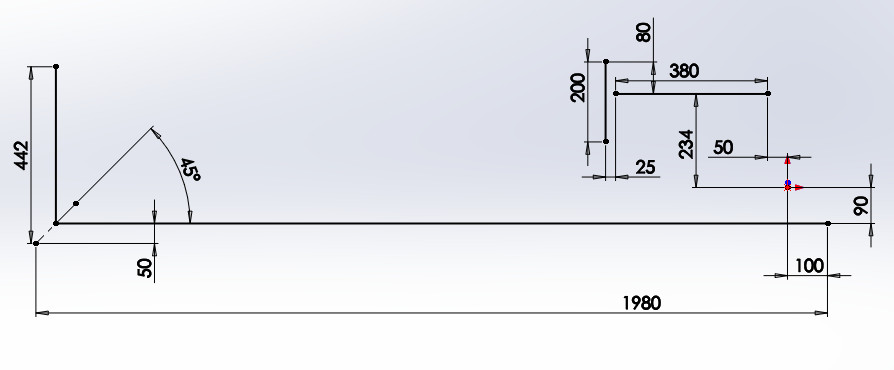

先在前视面上画出如下草图（一楼图里有些尺寸看不清，只好猜一个了），也就是焊件的骨架：  l4 B0 T2 @- k; \$ u
5 H3 y! o9 O1 x; d# f2 ~. Q右视面上画另一个方向的草图（也可以用 3D 草图来画，一个草图就够了）：
7 N- t, h. W0 s' G  Y- d& ^ 快照17.jpg
, Y, U  m5 ]/ b: P8 N% K( K然后用 sw 的焊件功能来画，加下图：! a+ H5 r8 U& G* J, y% Z) \
+ n  U+ |5 I0 S5 g2 m9 m; Z, a+ {- Q% H
4 Q' c6 |5 s) R4 D/ i$ ?
8 q" `; f! t$ A7 U: d. L3 p
回复 支持 反对

举报

小丁要加油
 楼主| 发表于 2014-1-15 13:47:41 | 显示全部楼层 来自： 中国江苏无锡
pzhzs 发表于 2014-1-15 13:41 static/image/common/back.gif
4 ?4 r% t4 C1 C这个图用 sw 的『焊件』功能来更简单些，我是这么画的：# i) @- c; n& l4 M
先在前视面上画出如下草图（一楼图里有些尺寸看不 ...

' b) H! M* e2 {+ M9 J! D谢谢大侠
: M& x! X6 L0 h好人万岁~
回复 支持 反对

举报

小丁要加油
 楼主| 发表于 2014-1-15 13:49:33 | 显示全部楼层 来自： 中国江苏无锡
pzhzs 发表于 2014-1-15 13:11 static/image/common/back.gif

( g+ g& B" O6 z9 N. l$ D大侠，件4装上去后你量量看从最顶端到件7是不是545啊
回复 支持 反对

举报

小丁要加油
 楼主| 发表于 2014-1-15 13:50:33 | 显示全部楼层 来自： 中国江苏无锡
pzhzs 发表于 2014-1-15 13:11 static/image/common/back.gif
. ~1 Z; b# ?+ [/ q3 U1 \8 n
到件8是不是545啊，我是540
回复 支持 反对

举报

pzhzs
发表于 2014-1-15 14:35:34 | 显示全部楼层 来自： 中国四川攀枝花
本帖最后由 pzhzs 于 2014-1-15 14:46 编辑
  U' d' F+ @% d  `: n
小丁要加油 发表于 2014-1-15 13:50 static/image/common/back.gif; r  @2 r% U* u* |" q8 K" v
到件8是不是545啊，我是540
9 ?& D- u3 o) P+ r/ \; `

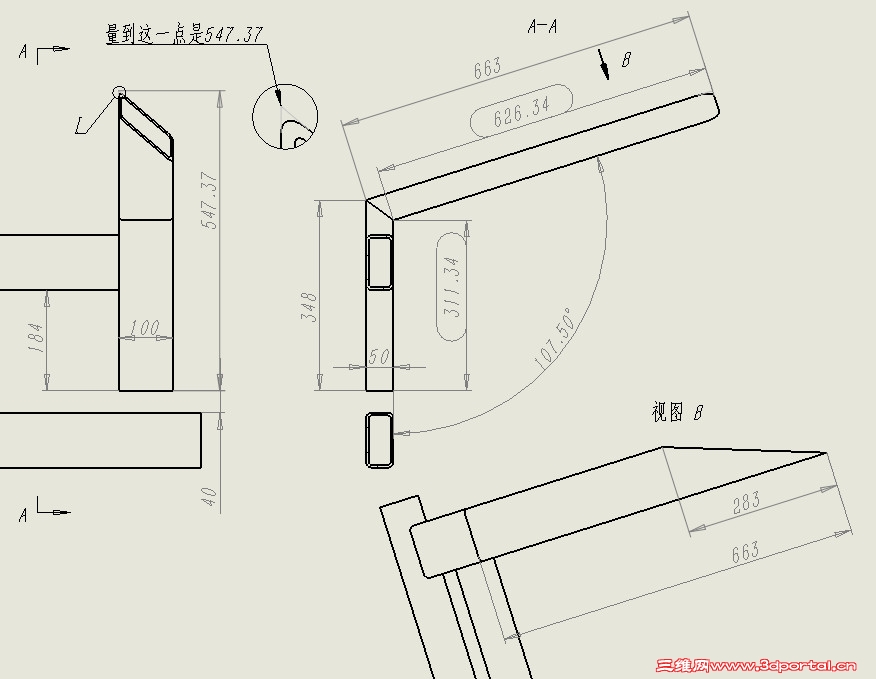

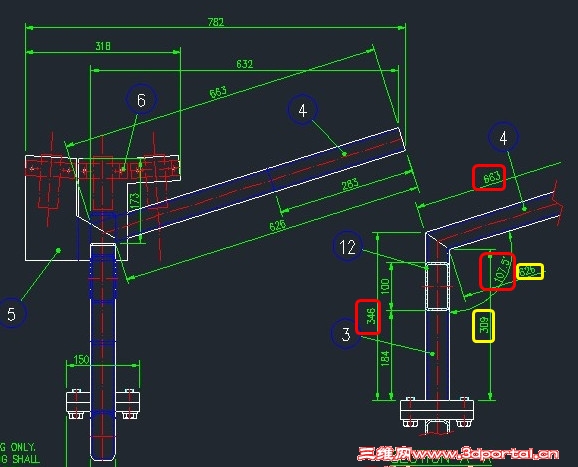

如果按下图红框中的尺寸来画，545这个尺寸应该不是一个整数：
& y9 r3 A. B+ J+ y4 s$ T! M 快照20.jpg
7 L3 c3 e) v' N$ c7 \5 A画出来的结果，框住的尺寸和上图黄框中的尺寸有差别
0 l( O$ {/ ~- k- @% s- {6 m 快照19.jpg ' Y) |% y* F: ]' n

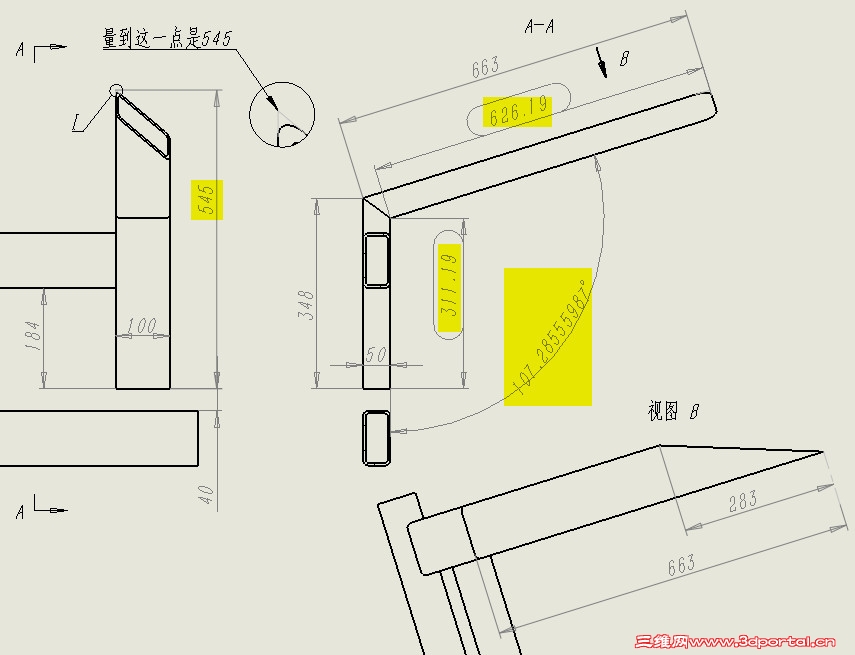

如果要保证 545 的尺寸，那么107.5的角度就变成107.29了，其它两个尺寸也要变化。
5 n+ n& e- T6 t! u 快照25.jpg
$ {6 @; J( V) @6 }0 P5 F- y8 R9 V" A8 K! Y" }6 ~* ]% Q$ y

: V3 j  x9 I5 B7 d
回复 支持 反对

举报

小丁要加油
 楼主| 发表于 2014-1-15 16:10:21 | 显示全部楼层 来自： 中国江苏无锡
pzhzs 发表于 2014-1-15 14:35 static/image/common/back.gif
8 h7 F# E$ X1 g* v如果按下图红框中的尺寸来画，545这个尺寸应该不是一个整数：
8 U8 m5 M6 @6 Q& j5 S( F! q, ]4 A& S0 }5 x) T( F
画出来的结果，框住的尺寸和上图黄框中的 ...
' \7 p# C4 @) F& Q. q
明白了，谢谢你
回复 支持 反对

举报

林碧
发表于 2014-1-15 19:03:16 | 显示全部楼层 来自： 中国江苏苏州
认真学习pzhzs 乐于助人的精神。是吧妹纸
4 }4 @) L# q0 l
回复 支持 反对

举报

小丁要加油
 楼主| 发表于 2014-1-16 08:33:57 | 显示全部楼层 来自： 中国江苏无锡
林碧 发表于 2014-1-15 19:03 static/image/common/back.gif" A3 E0 a; J" Q
认真学习pzhzs 乐于助人的精神。是吧妹纸

; p. a' Q; K6 C3 `  a0 u3 _现在好人少了~昨天真的很感谢楼上的前辈~
回复 支持 反对

举报

小丁要加油
 楼主| 发表于 2014-1-20 12:25:47 | 显示全部楼层 来自： 中国江苏无锡
pzhzs 发表于 2014-1-15 14:35 static/image/common/back.gif
+ N. \* n/ g1 i. n$ ]如果按下图红框中的尺寸来画，545这个尺寸应该不是一个整数：
! ?& h3 Z: g0 M' ?, c5 z3 V, p  N3 H" J  u6 a$ `$ k& k/ ?
画出来的结果，框住的尺寸和上图黄框中的 ...

7 Y. W, y' Q# R5 F" @3 c大侠，在吗
回复 支持 反对

举报
