大大们给点意见

燃烧の灵魂 · 发表于 2013-12-5 15:20:16

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

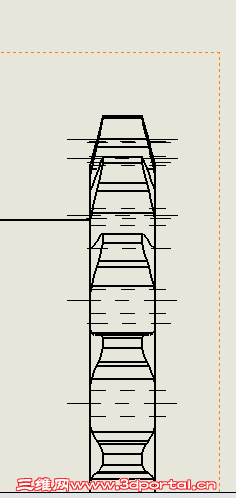

这个是齿轮的，这么多的线条是干吗的？有时做别的东西的时候也有，怎么消除？

JY7061 · 发表于 2013-12-5 15:28:11

直接删除不就得了

xieyuanxu · 发表于 2013-12-5 15:34:27

你说的明显就是那些中心线和虚线,中心线是代表此处有截面是圆的特征,而虚线则是该特征不可见的边线,但你得图上面虚线都过了零件的边界线,不知道是不是你画得辅助线,如果是,点击隐藏即可.你可以选择视图模式为隐藏线不可见模式.如果还是不明白,你上一个文件我看看.

燃烧の灵魂 · 发表于 2013-12-5 15:35:11

JY7061 发表于 2013-12-5 15:28 static/image/common/back.gif
3 F( {0 n {" C" P7 K2 W1 [直接删除不就得了

这个我知道，这个齿轮的还比较号删除，做点别的有时删起来有点麻烦

kevin1985 · 发表于 2013-12-5 15:35:36

是不是开了观阅临时轴？

啥都没准 · 发表于 2013-12-5 15:42:09

本帖最后由啥都没准于 2013-12-5 15:43 编辑

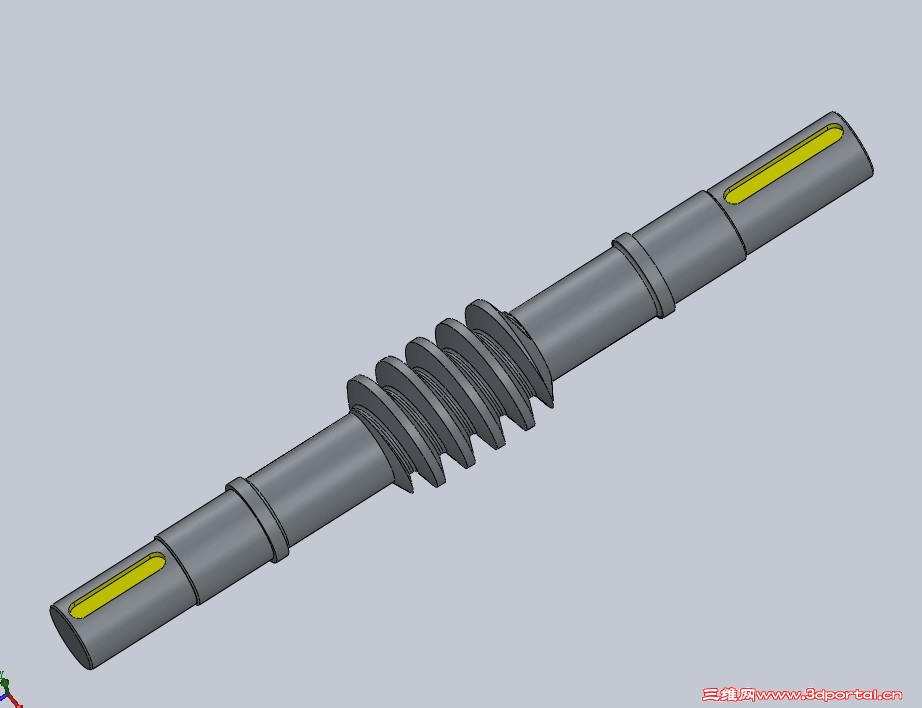

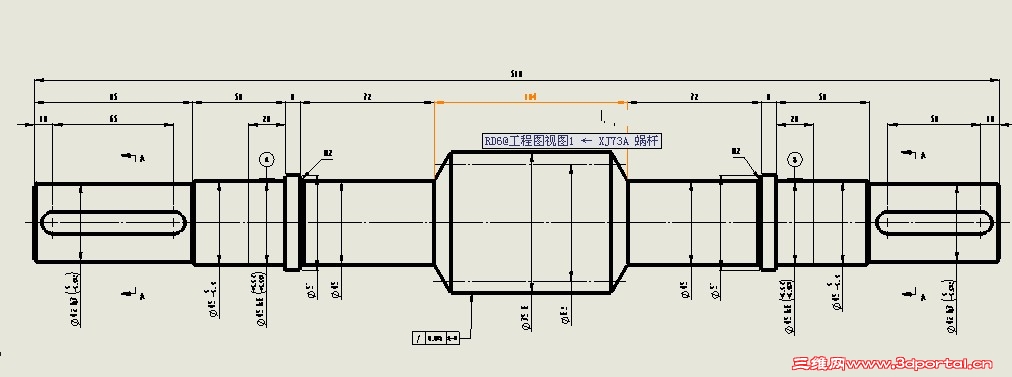

齿轮的一时没找到，我正在做的是蜗杆，齿轮也是一样的道理，新建工程图配置,工程图中只需标注齿顶圆和分度圆即可吧，剩下的你还有参数表的嘛！
这样的画就不回有齿轮的轮廓线，有时候主视图和剖视图的齿轮外形线很多很影响视图……
当然需要表达齿的时候就可以不用这样……
仅仅是建议，仅供参考

燃烧の灵魂 · 发表于 2013-12-5 15:42:48

这是源文件

燃烧の灵魂 · 发表于 2013-12-5 16:16:06

啥都没准发表于 2013-12-5 15:42 static/image/common/back.gif" S2 T+ k* {7 R0 s. t* b* e/ ?9 {
齿轮的一时没找到，我正在做的是蜗杆，齿轮也是一样的道理，新建工程图配置,工程图中只需标注齿顶圆和分度圆 ...

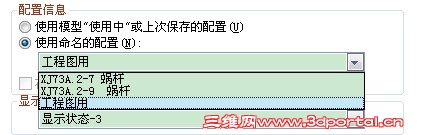

配置具体在哪配置，新手求教，请不辞辛劳讲解下

谢谢！

斷憶 · 发表于 2013-12-5 16:22:51

全部选中删除

彤儿 · 发表于 2013-12-5 19:06:40

可否把模板设置为不显示呢

阿帕奇 · 发表于 2013-12-6 09:16:15

燃烧の灵魂发表于 2013-12-5 15:42 static/image/common/back.gif( F* L' N& v6 v0 K/ I) y; L
这是源文件

圆弧的中心线，你也可以设置不自动生成，这样你就可以手动添加你需要的中心线
如果还想自动，又要大批量删除，那你就框选

燃烧の灵魂 · 发表于 2013-12-6 09:57:41

阿帕奇发表于 2013-12-6 09:16 static/image/common/back.gif
! t" ?9 R5 R# [1 b+ h& N+ n" O圆弧的中心线，你也可以设置不自动生成，这样你就可以手动添加你需要的中心线
# M! |! S: ~, x& _如果还想自动，又要大批量 ...

具体如何设置？请指教

阿帕奇 · 发表于 2013-12-6 10:05:43

燃烧の灵魂发表于 2013-12-6 09:57 static/image/common/back.gif' Q; }9 d# ^: W7 x
具体如何设置？请指教

参数设置里面找一找，说不定还能发现你需要的别的什么，收获会更大

燃烧の灵魂 · 发表于 2013-12-6 10:15:03

阿帕奇发表于 2013-12-6 10:05 static/image/common/back.gif
$ \. }2 v/ e( { _# O参数设置里面找一找，说不定还能发现你需要的别的什么，收获会更大

NC@jiang@nan · 发表于 2013-12-6 20:19:20

中心线呀。只要是圆弧SW就会认为有中心线的，软件才不会管这些中心线对你有没有用，他认为应该有的他就会自动生成。自己删除不要的线吧。这个可以用框选删除，应该能快速删除的
