大神们，挤出机螺杆模型圆角求救……

啥都没准 · 发表于 2013-12-3 12:52:21

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由啥都没准于 2013-12-3 17:04 编辑

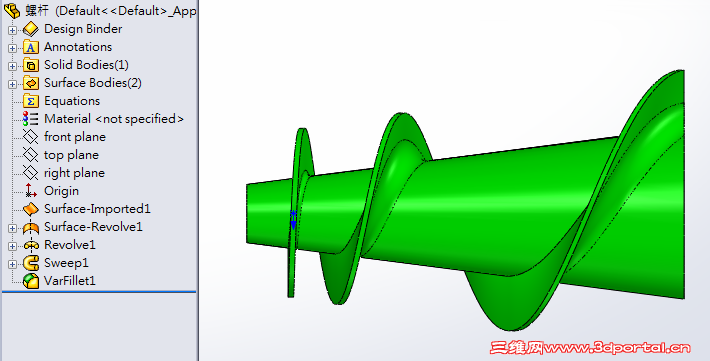

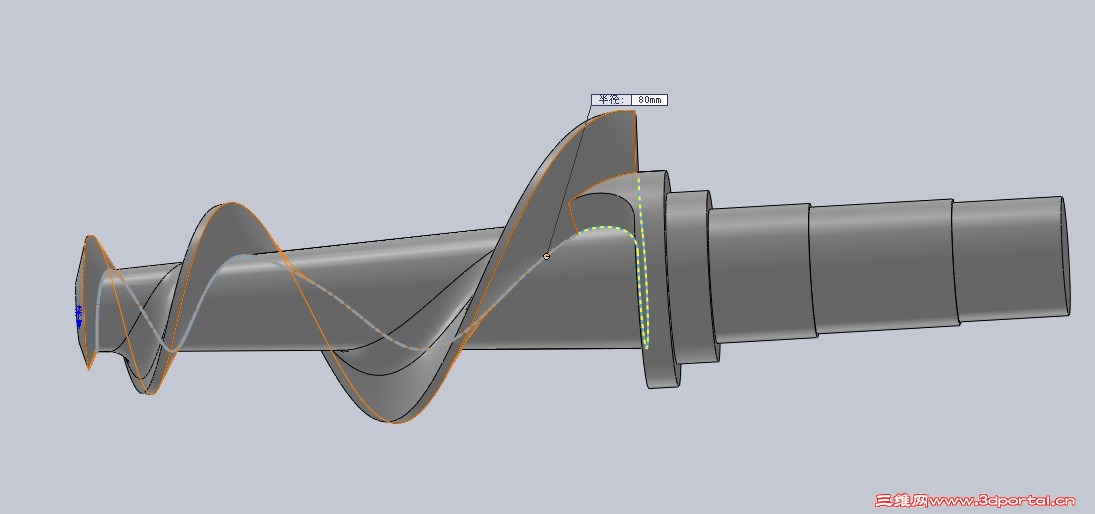

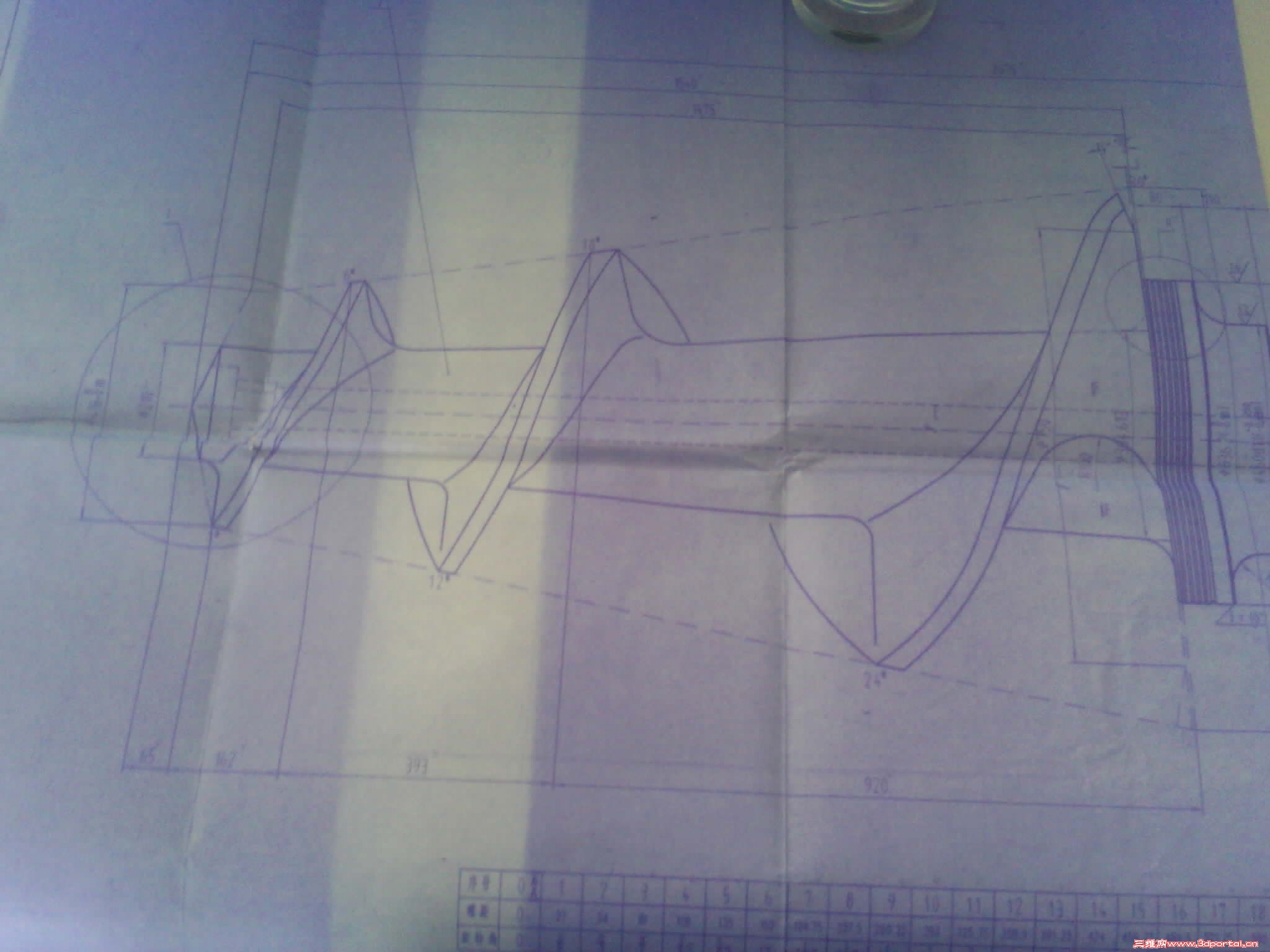

螺旋线是没问题的，实体也建模了，就是圆角80圆不起啊，希望大神们出手相助啊……
如果有类似的模型希望可以借鉴一下……

goto3d · 发表于 2013-12-3 14:13:18

帮你顶一下。

jyz1129 · 发表于 2013-12-3 14:29:51

怎么弄的？

xuxinzhi2006 · 发表于 2013-12-3 15:56:22

楼主发的文件打不开？

啥都没准 · 发表于 2013-12-3 17:05:35

xuxinzhi2006 发表于 2013-12-3 15:56 static/image/common/back.gif6 Q9 \: ?! k- C; P/ Z- p+ U
楼主发的文件打不开？

这回应该可以了，搞忘了公司的加密软件了

ryouss · 发表于 2013-12-3 17:46:52

啥都没准发表于 2013-12-3 17:05 static/image/common/back.gif, j, i2 a9 \. k g5 D, V
这回应该可以了，搞忘了公司的加密软件了

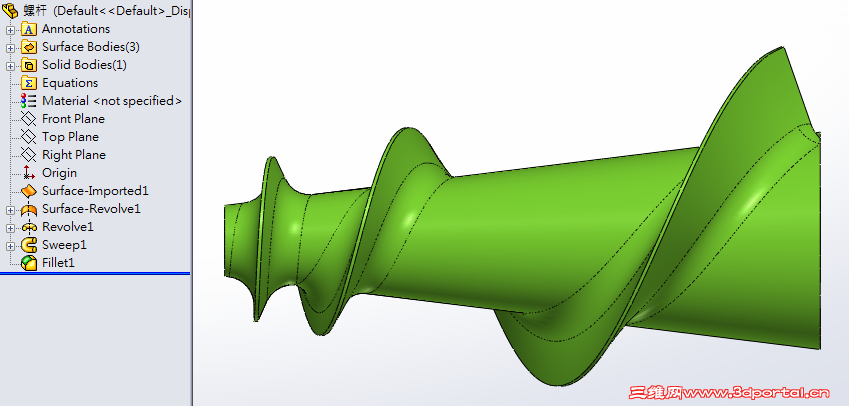

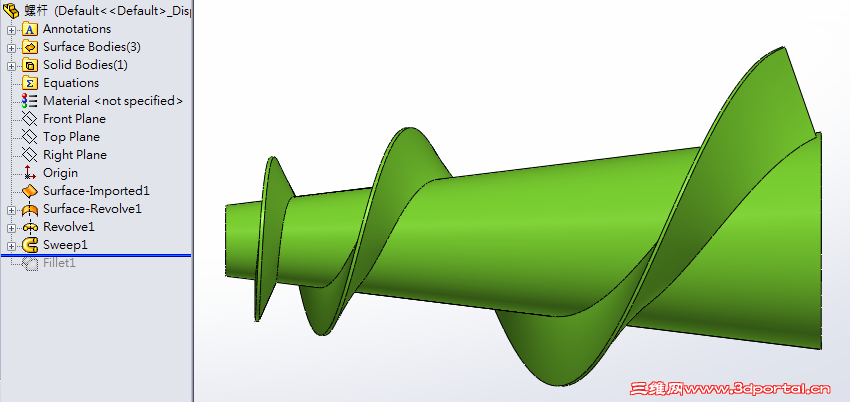

如圖

啥都没准 · 发表于 2013-12-3 20:41:14

ryouss 发表于 2013-12-3 17:46 static/image/common/back.gif# f2 H' q$ p4 ~/ B
如圖

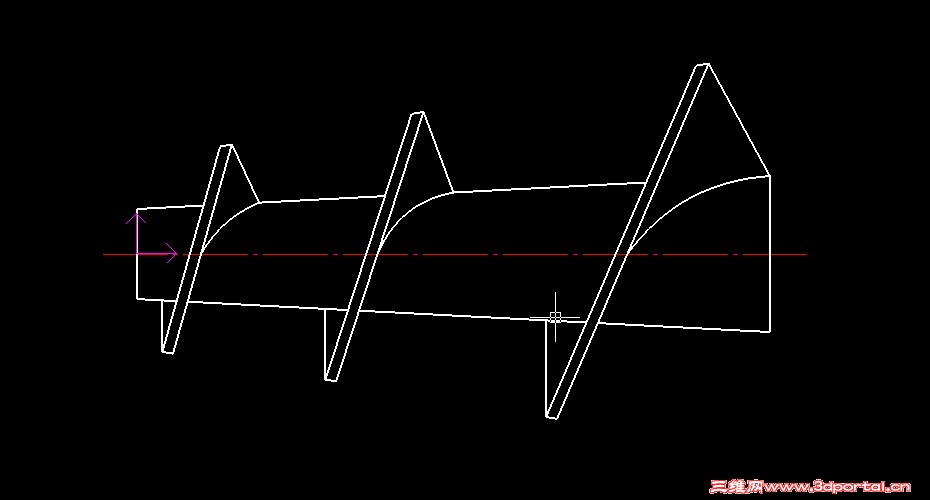

这是不等距不等深螺杆，我画的实体公司有加密，大体就是如图，希望能倒圆角……

彤儿 · 发表于 2013-12-3 22:06:13

照6楼大师说的做,不满足圆角条件,就是如来佛祖也做不出来,不过变半径圆角可以试试

ryouss · 发表于 2013-12-3 22:09:28

啥都没准发表于 2013-12-3 20:41 static/image/common/back.gif# m# z, o0 W' X/ q! x( V0 ` {
这是不等距不等深螺杆，我画的实体公司有加密，大体就是如图，希望能倒圆角……

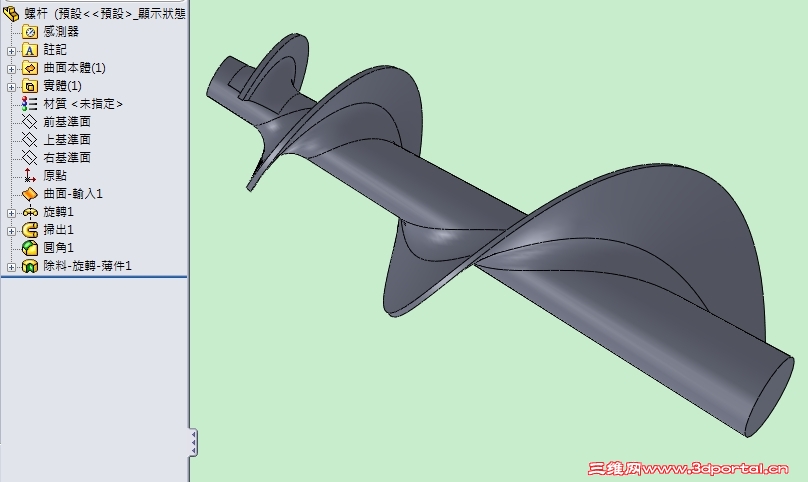

作參考

螺杆.zip (362.28 KB, 下载次数: 37)

啥都没准 · 发表于 2013-12-4 08:27:34

ryouss 发表于 2013-12-3 22:09 static/image/common/back.gif
: @& y, O+ J3 B$ G' e. V/ I5 G0 a" S* ]作參考
; W3 l* d2 h0 H4 m' J. E" Z/ u% B" E- c: h1 t) J
[2012]

很感谢您，那个螺旋片是有角度的，螺旋片的界面是直角梯形，脚度24度，主要是公司图纸管控严紧，电脑又加密，不然直接上图纸了

ZeRo… · 发表于 2013-12-5 18:57:30

过来学一学啊.....

gt.adan · 发表于 2013-12-5 19:03:51

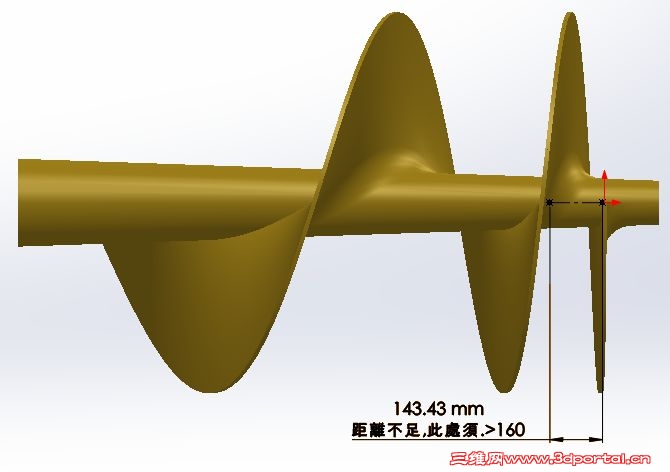

實在搞不太清楚樓主的需求…是這樣嗎？

啥都没准 · 发表于 2013-12-5 19:32:24

本帖最后由啥都没准于 2013-12-5 19:39 编辑

gt.adan 发表于 2013-12-5 19:03 http://www.3dportal.cn/discuz/static/image/common/back.gif
$ n8 S0 ?- K; I4 R5 z# q% R實在搞不太清楚樓主的需求…是這樣嗎？

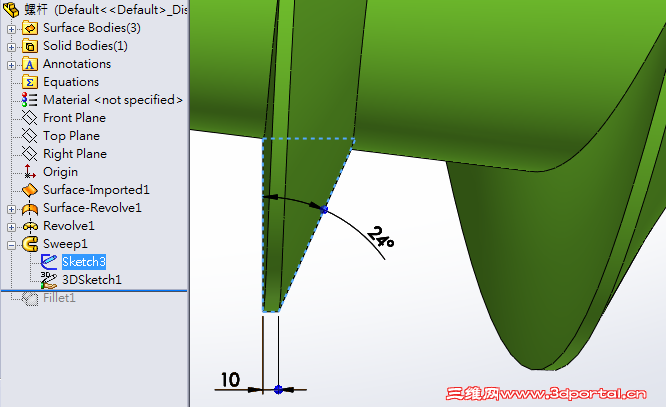

很感谢啊丹老师参与，那个螺旋片不是片状的，螺旋片的法向截面是直角梯形，角度24度，想在斜边与锥体上圆角R80，哎，主要是公司图纸加密了，要不就给你看图纸了……不知道我描述清楚了没？

gt.adan · 发表于 2013-12-5 22:39:25

本帖最后由 gt.adan 于 2013-12-5 22:50 编辑

啥都没准发表于 2013-12-5 19:32 static/image/common/back.gif
, K- I! T8 X3 K很感谢啊丹老师参与，那个螺旋片不是片状的，螺旋片的法向截面是直角梯形，角度24度，想在斜边与锥体上 ...

俺盡力了…用樓主提供的模型，最大圓角值 76

啥都没准 · 发表于 2013-12-6 08:16:07

gt.adan 发表于 2013-12-5 22:39 static/image/common/back.gif+ T% g! n9 `% y9 j1 I
俺盡力了…用樓主提供的模型，最大圓角值 76

非常感谢了……方法是一样的，也许是图纸有误吧……

gt.adan · 发表于 2013-12-6 10:04:05

啥都没准发表于 2013-12-6 08:16 static/image/common/back.gif8 ?( t& |/ \8 M* I- [1 X* l1 _
非常感谢了……方法是一样的，也许是图纸有误吧……

應該是我自己功力不到家，抓不到螺桿的繪製要點。
跟進討論~~

Francis · 发表于 2013-12-6 13:04:07

估計是機密的原因吧，圖紙被故意拍得模糊，不過也無損傳達意念，即是說圖紙無誤，只是不夠像真而已。
樓主已經清楚說出這是“擠出機螺桿”，螺旋的要求不用多說，可參考鏈接的笨拙練習：
http://bbs.icax.org/thread-751559-1-1.html

CAOJT · 发表于 2013-12-17 11:45:54

长见识了！
