如图片所示的斜接法兰怎么做

杯中苦丁 · 发表于 2013-11-20 16:46:45

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由杯中苦丁于 2013-11-21 08:30 编辑

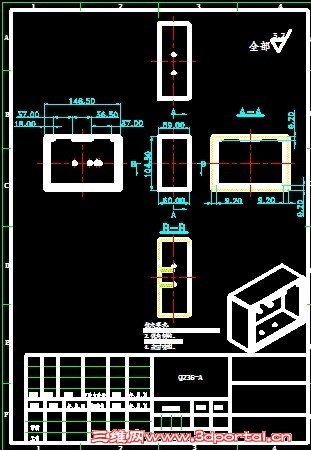

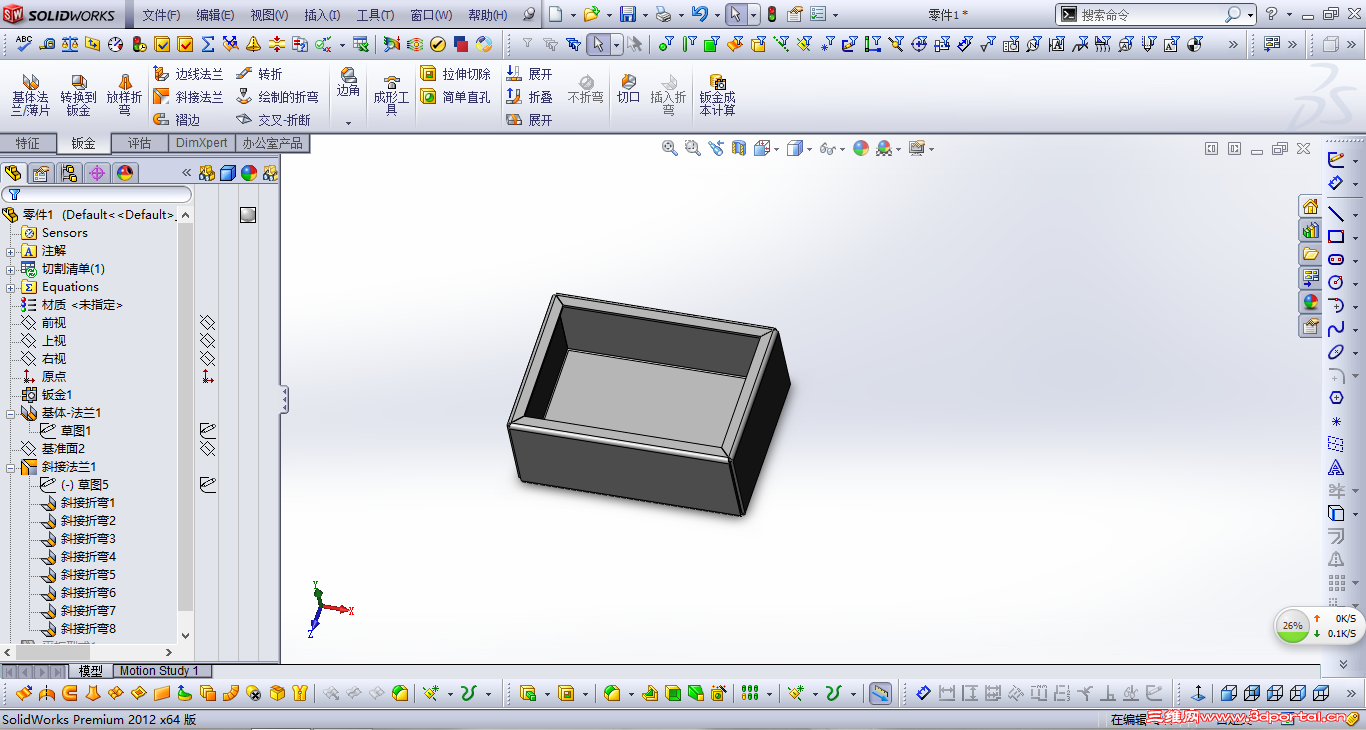

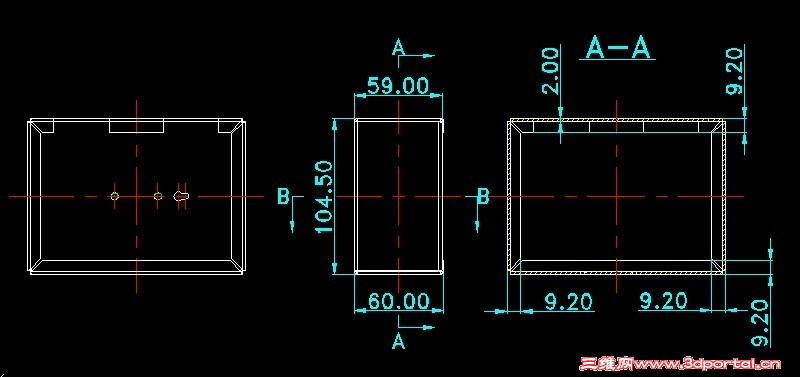

初学者向大师们请教，希望各位大师们能指点小徒一二，如图所示的斜接法兰怎么用solidworks画出来。

NC@jiang@nan · 发表于 2013-11-20 20:37:37

楼主，你能关闭CAD的线宽显示生新传图上来吗？那么粗的线条，反而看不清线条到底是怎样的了

杯中苦丁 · 发表于 2013-11-21 08:29:01

NC@jiang@nan 发表于 2013-11-20 20:37 static/image/common/back.gif
% z; c2 b4 f6 C7 Y9 g# a楼主，你能关闭CAD的线宽显示生新传图上来吗？那么粗的线条，反而看不清线条到底是怎样的了

无根过客 · 发表于 2013-11-21 08:40:42

只是示意一下

杯中苦丁 · 发表于 2013-11-21 08:48:37

无根过客发表于 2013-11-21 08:40 static/image/common/back.gif$ V7 {" A" E9 [3 R& B" {' M& ~7 E
只是示意一下

版本太高，打不开，我用的是2010的

jsjy-wgz · 发表于 2013-11-21 14:23:48

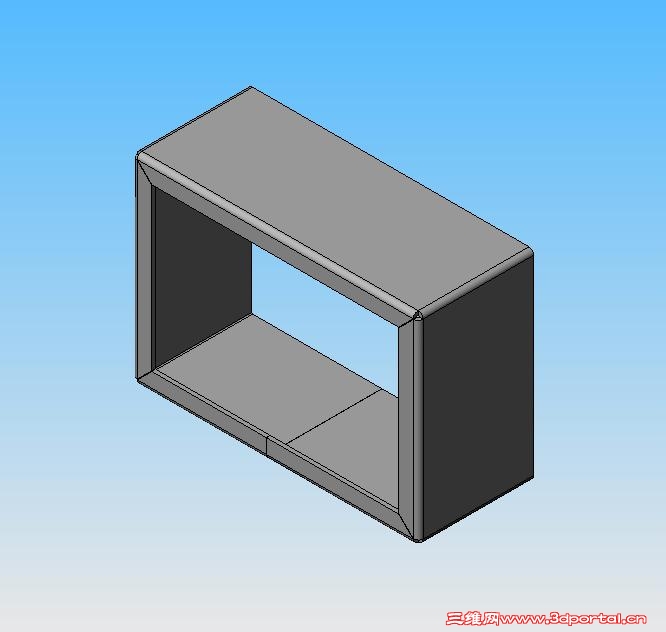

顶一个低版本的斜接法兰。仅要SW2006即可！

杯中苦丁 · 发表于 2013-11-22 08:20:10

jsjy-wgz 发表于 2013-11-21 14:23 static/image/common/back.gif
0 E% I+ f6 Z4 J8 R+ C- t) ^顶一个低版本的斜接法兰。仅要SW2006即可！

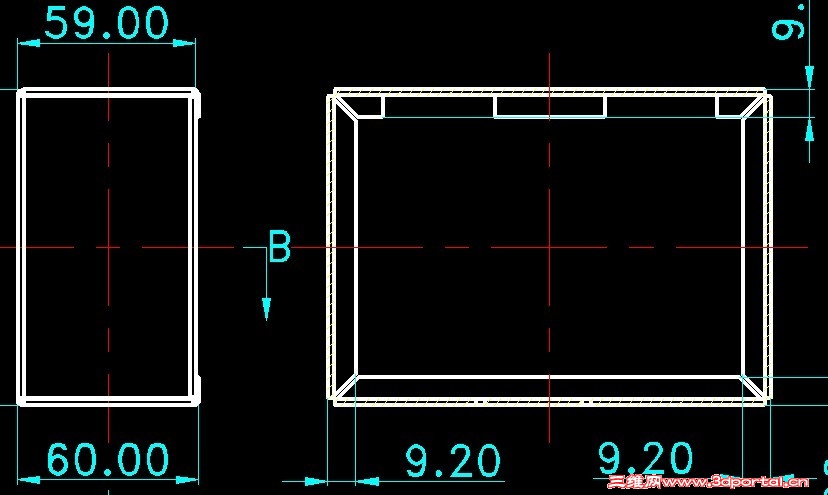

还有个底面呢，四周是钣金折弯出来的，然后再做斜接法兰，要说明的是长边高60，短边高59.

mycedar · 发表于 2013-11-22 08:34:59

jsjy-wgz 发表于 2013-11-21 14:23 static/image/common/back.gif& B; ]. Z4 q( K9 ~! g5 E9 a$ r m8 Z
顶一个低版本的斜接法兰。仅要SW2006即可！

受教了。谢谢分享。
