图形中的零件怎么画三维图？求助

zhangwp · 发表于 2013-11-8 10:31:33

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

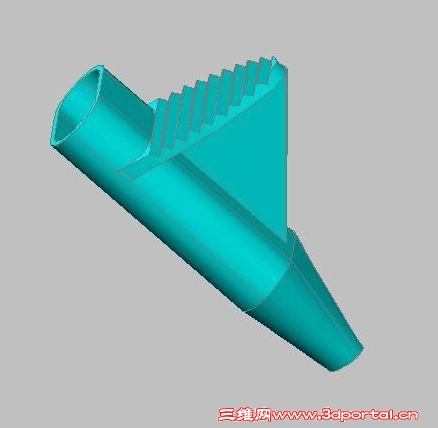

请高手指导图中零件怎么绘制三维图，十分感谢！

nchengjie · 发表于 2013-11-8 18:04:59

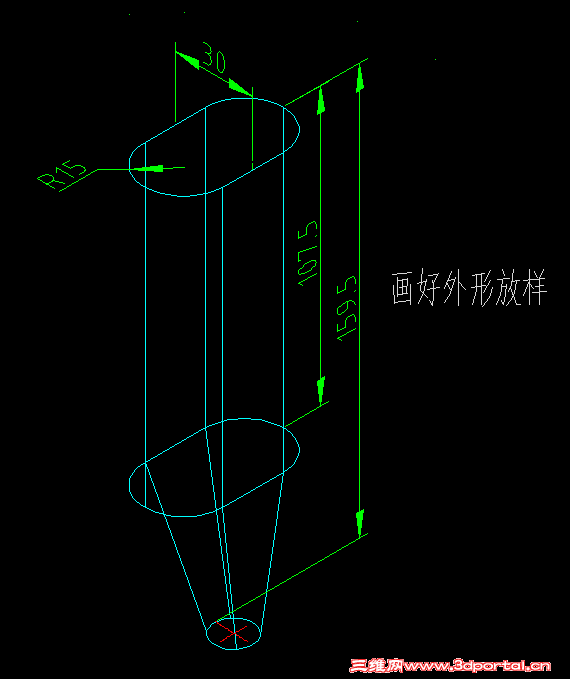

标注的数值看不清楚，应该画截面放样

zhangwp · 发表于 2013-11-8 20:01:16

谢谢楼上的答复。数据列在下面：

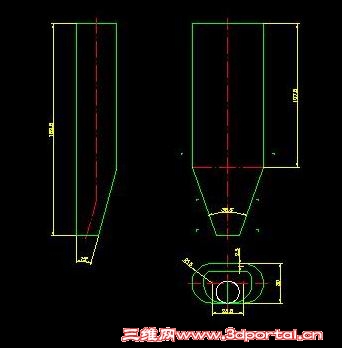

左侧图：159.5 15° 右侧图：107.8 38.5° 下图：从上到下23.5 从左到右R15 30
麻烦请你把具体的绘制过程告知，数据有些出入并无碍，方法学会了，我可以自己画图。
扫掠sweep命令、放样plot命令没用过，请你指教。

tangcarlos3d · 发表于 2013-11-8 20:16:13

本帖最后由 tangcarlos3d 于 2013-11-8 20:17 编辑

zhangwp 发表于 2013-11-8 20:01 static/image/common/back.gif, V' X' m' W. @5 s( g: W P5 A
谢谢楼上的答复。数据列在下面：& u* w9 t0 Y. d) I( Y7 G8 I
左侧图：159.5 15° 右侧图：107.8 38.5° 下图：从上到下23.5 从左 ...

左视图右侧的壁厚与俯视图上边的壁厚不一致!左视图左边没有壁厚的虚线?

lvdeping · 发表于 2013-11-9 09:25:49

本帖最后由 lvdeping 于 2013-11-9 09:30 编辑

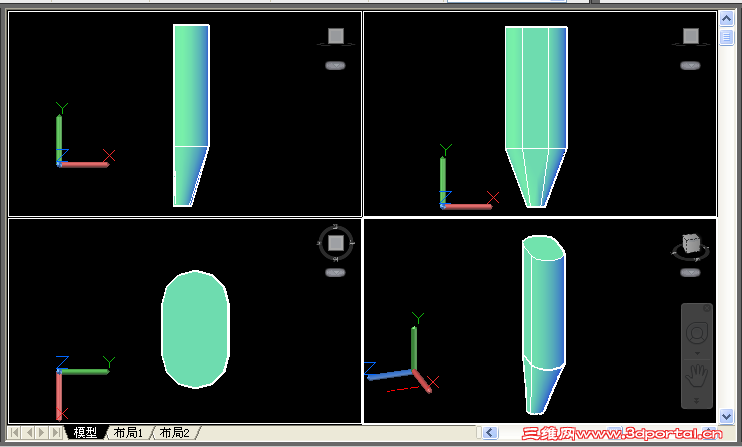

图片内部结构（我想可能是空心）没有表达不清，外形大概是这个样子：

zhangwp · 发表于 2013-11-9 11:00:58

谢谢各位的答复。五楼说的很对，实际零件是空心的，便于集中解决问题，我把零件简单化了。请问你是用AutoCAD画的吗？我用的是07版的软件。能将作图步骤告知吗？烦请再回复！谢谢！

lvdeping · 发表于 2013-11-9 14:07:05

zhangwp 发表于 2013-11-9 11:00 static/image/common/back.gif
- F8 X' `/ Q) ?$ {8 d& t谢谢各位的答复。五楼说的很对，实际零件是空心的，便于集中解决问题，我把零件简单化了。请问你是用AutoCA ...

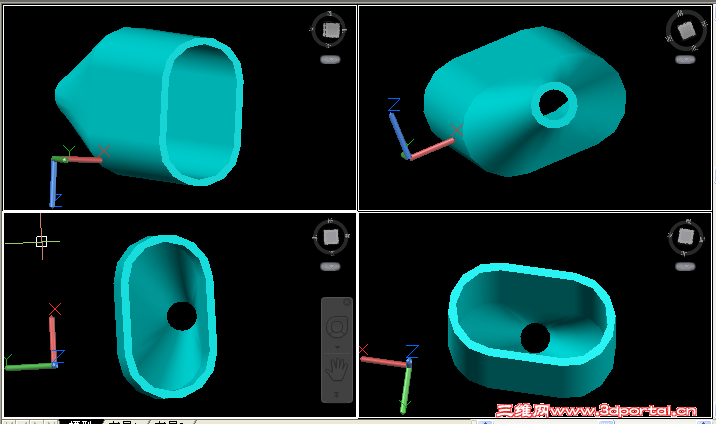

内心无其它形状要求且壁厚相同的话可抽壳：

zhangwp · 发表于 2013-11-9 14:20:03

谢谢Lvdeping的回复，我按你的思路学着画一下，如有问题再请教。感谢你的热情解答。

zhangwp · 发表于 2013-11-10 12:48:37

按所教的方法，绘制了实际的零件三维图。谢谢lvdeping及其他热心朋友的帮助。

chenyin0824 · 发表于 2014-2-12 19:27:57

非常感谢！
