哪位大师告诉一下，这个图形怎么做呀

风无声 · 发表于 2013-11-5 02:21:33

您需要登录才可以下载或查看，没有帐号？注册

x

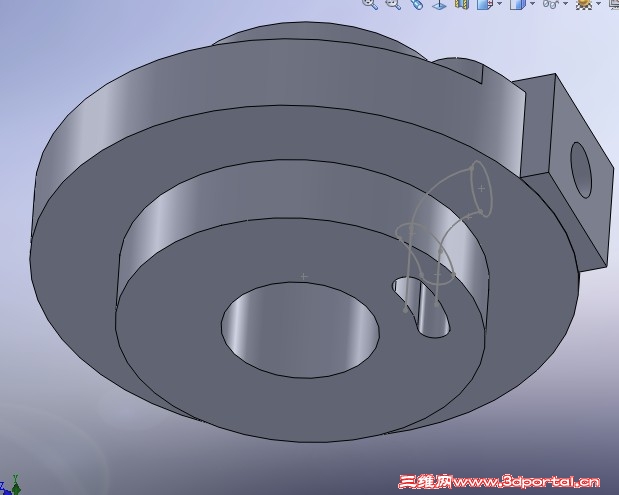

这是一个实体的内孔，垂直面上是直径为28的园，底面上是腰圆形孔，此两孔的相交处要求圆角如图所示，请问大师们，这个三维怎么做出来呀？

shurufa111 · 发表于 2013-11-5 06:25:19

也许是我语文太差，看了2遍也没理解楼主表达的是什么意思。。。

风无声 · 发表于 2013-11-5 07:37:30

shurufa111 发表于 2013-11-5 06:25 static/image/common/back.gif* }2 E: \3 q1 O% \
也许是我语文太差，看了2遍也没理解楼主表达的是什么意思。。。

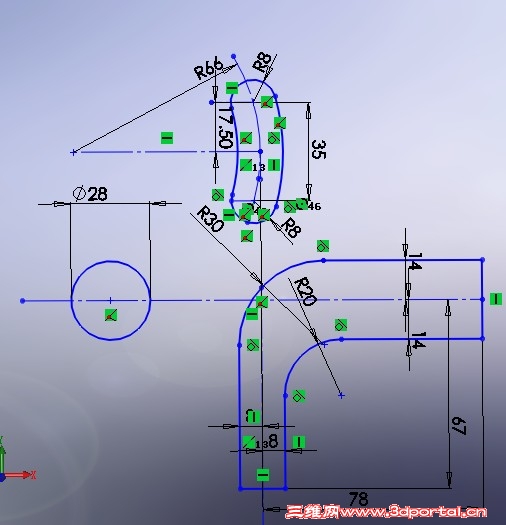

两个向视图，一个剖面，我把图形的大体形状发上去，内部截面不会弄

有彩虹的时光 · 发表于 2013-11-5 07:59:31

用放样命令试试

阿帕奇 · 发表于 2013-11-5 08:11:02

风无声发表于 2013-11-5 07:37 static/image/common/back.gif
% `# i) _8 ]2 b& ?& W7 H, D( \两个向视图，一个剖面，我把图形的大体形状发上去，内部截面不会弄

放样，关键截面如你图做好，加上引导线

雪野飞鹏 · 发表于 2013-11-5 08:20:11

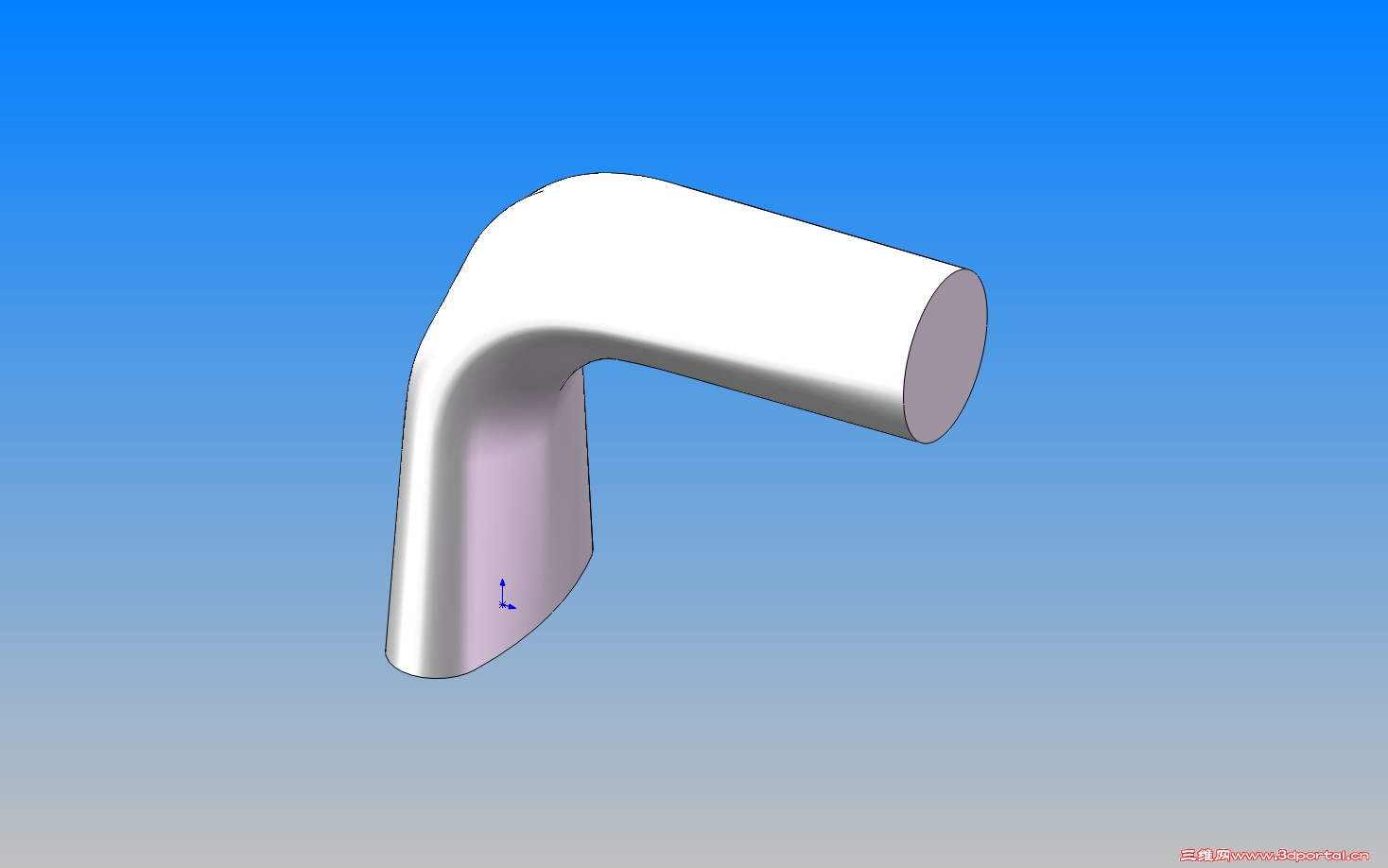

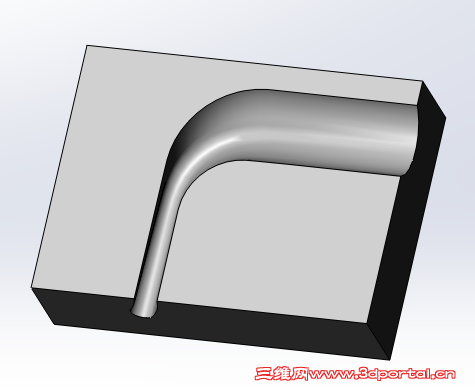

是不是这个样子？

零件1.rar (162.79 KB, 下载次数: 4)

風逝 · 发表于 2013-11-5 09:09:45

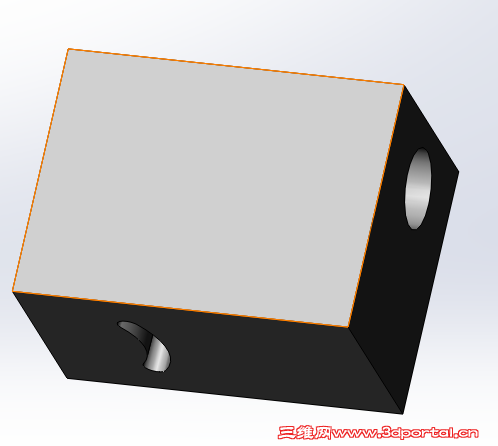

这样的结构的吧看你图纸

风无声 · 发表于 2013-11-5 11:19:21

雪野飞鹏发表于 2013-11-5 08:20 static/image/common/back.gif' v2 h3 t, R! P, _+ U7 E) [% L' f0 c
是不是这个样子？

恩，谢谢朋友！

风无声 · 发表于 2013-11-5 11:19:54

風逝发表于 2013-11-5 09:09 static/image/common/back.gif
2 h" Z7 B5 G! C' p: d! a. ]这样的结构的吧看你图纸

是的，谢谢朋友！

风无声 · 发表于 2013-11-5 11:29:00

阿帕奇发表于 2013-11-5 08:11 static/image/common/back.gif
6 O& c' V0 }) v) e; k+ n5 U放样，关键截面如你图做好，加上引导线

谢谢，我按照你说的试试
