[讨论] 怎么画螺纹原件

[复制链接]
小凡雪琪碧瑶
发表于 2013-10-29 10:42:40 | 显示全部楼层 |阅读模式 来自： 中国江苏南京

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
我想用SW画一个螺纹原件 规格是大径是71，小径是46，螺距是96，双线螺纹，棱宽2.
回复

举报

小凡雪琪碧瑶
 楼主| 发表于 2013-10-29 10:43:16 | 显示全部楼层 来自： 中国江苏南京
有感兴趣的，其他参数我也可以提供。
回复 支持 反对

举报

阿帕奇
发表于 2013-10-29 10:45:08 | 显示全部楼层 来自： 中国辽宁盘锦
扫略切除，以前的帖子很多1 F( K6 x) O" T+ i% [$ e; _3 C
回复 支持 反对

举报

小凡雪琪碧瑶
 楼主| 发表于 2013-10-29 14:01:33 | 显示全部楼层 来自： 中国江苏南京
不是简单的螺纹
回复 支持 反对

举报

雪野飞鹏
发表于 2013-10-29 16:07:00 | 显示全部楼层 来自： 中国山东淄博
南京龙贞 发表于 2013-10-29 14:01 static/image/common/back.gif
1 [& y, k# H+ k8 e6 J不是简单的螺纹

0 B- y0 J0 ]# W( e不是简单的螺纹，那是啥螺纹？你得说明白了，或者给个图什么的。
回复 支持 反对

举报

施瓦辛格
发表于 2013-10-30 14:19:18 | 显示全部楼层 来自： 中国浙江杭州

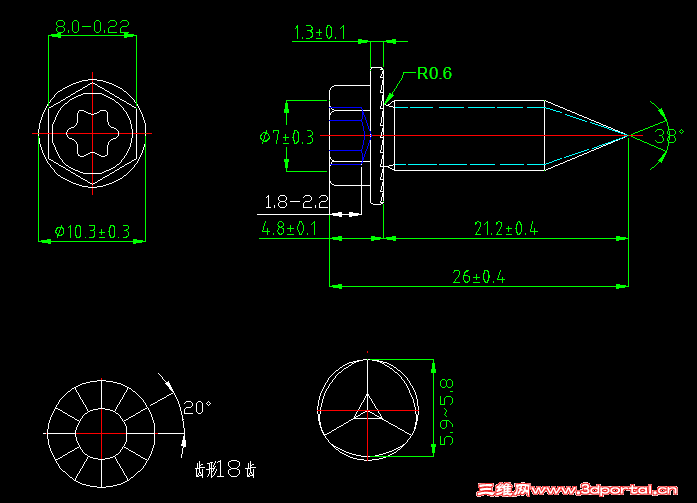

帮我看看这颗螺丝怎么画，谢谢
回复 支持 反对

举报

施瓦辛格
发表于 2013-10-30 17:40:34 | 显示全部楼层 来自： 中国浙江杭州
雪野飞鹏 发表于 2013-10-29 16:07 static/image/common/back.gif: Y: G9 q* l( W7 |* d
不是简单的螺纹，那是啥螺纹？你得说明白了，或者给个图什么的。
) z* n- x) V- I. `/ z& i& I
朋友帮忙看下啊
回复 支持 反对

举报

yxt0532
发表于 2013-10-30 21:03:08 | 显示全部楼层 来自： 中国山东潍坊
楼上的是变径扫描加螺纹收尾 有难度
回复 支持 反对

举报

ryouss
发表于 2013-10-31 14:06:58 | 显示全部楼层 来自： 中国浙江嘉兴
本帖最后由 ryouss 于 2013-10-31 16:30 编辑 5 ?" T3 R! m% I/ f" o
4 T' }( C" B# G" A6 r
近似作圖參考

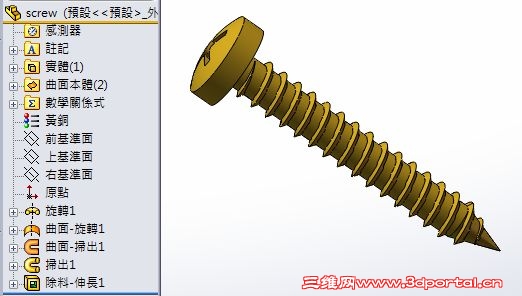

6 \/ _2 }3 S9 k& Y2 b$ z( j2 k) g capture_10312013_140540.jpg . x) q( m* C4 r# ?; {8 q5 {
screw.zip (1002.34 KB, 下载次数: 120)

评分

参与人数 1三维币 +2 收起 理由
asdolmlm + 2

查看全部评分

回复 支持 反对

举报

xu-2005
发表于 2013-10-31 14:11:44 | 显示全部楼层 来自： 中国江苏苏州
ryouss 发表于 2013-10-31 14:06 static/image/common/back.gif) K  W8 i) F) ?2 c8 @
近似作圖參考

( ~% j% E7 i! t% `' f这个必须支持
回复 支持 反对

举报

施瓦辛格
发表于 2013-10-31 16:42:28 | 显示全部楼层 来自： 中国浙江杭州
ryouss 发表于 2013-10-31 14:06 static/image/common/back.gif
3 E* Z5 k: O+ g0 z6 b+ Y* P近似作圖參考
% R# D9 m  S9 @- |
& A9 I# O% u& ?" h8 p- s[2012]
, Z/ N9 A2 G0 w
亲，果然是牛人啊，亲我还想问下，那个螺纹曲面有没有重量啊，我想求下总的总的重量
回复 支持 反对

举报

施瓦辛格
发表于 2013-10-31 17:02:25 | 显示全部楼层 来自： 中国浙江杭州
ryouss 发表于 2013-10-31 14:06 static/image/common/back.gif7 |$ A9 Y1 _$ l' \' a
近似作圖參考
+ u# L1 h0 N. N' s# _7 ~8 M$ r/ J$ E% l  s! W8 E, K# m
[2012]

2 O- \- [9 i: ]2 G亲，再帮个忙，那个十字槽弄得逼真点，太感谢你了
回复 支持 反对

举报

ryouss
发表于 2013-10-31 19:38:50 | 显示全部楼层 来自： 中国浙江嘉兴
本帖最后由 ryouss 于 2013-10-31 19:41 编辑
& I/ K8 ?/ z$ f! _5 n/ H
施瓦辛格 发表于 2013-10-31 17:02 static/image/common/back.gif6 J( o& @" v( a8 q' o
亲，再帮个忙，那个十字槽弄得逼真点，太感谢你了

, E/ S" ]  V$ I: z. D如所求,較正規图,
% t5 H" ^; |. O螺紋是實体當然可算重量0 s3 {2 P- O6 c/ a- Z% Q, p

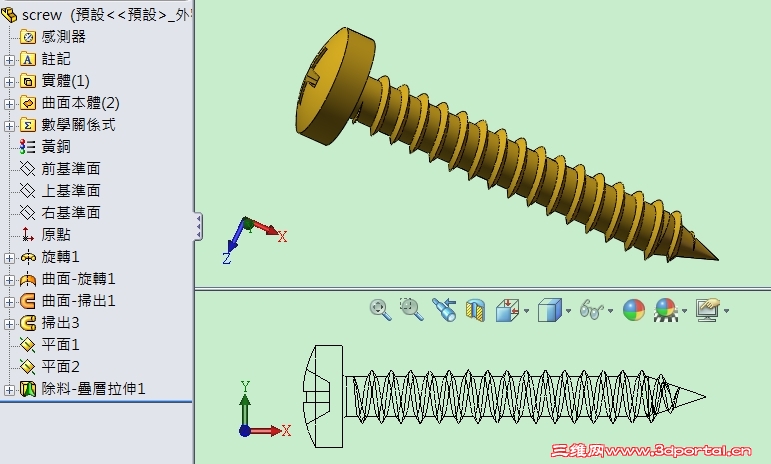

screw.jpg % }! y6 R$ k$ [; H
screw.rar (923.14 KB, 下载次数: 104)
回复 支持 反对

举报

施瓦辛格
发表于 2013-11-1 11:13:54 | 显示全部楼层 来自： 中国浙江杭州
ryouss 发表于 2013-10-31 19:38 static/image/common/back.gif
1 M7 Y6 c) b' @. I# w: u如所求,較正規图,
" p$ y5 [4 w( Q螺紋是實体當然可算重量

2 s" }: `6 m0 F# _亲，果然牛啊，有一个地方不懂的画，就是那个3D草图是如何产生的
回复 支持 反对

举报

Goldenburg
发表于 2013-11-1 12:41:21 | 显示全部楼层 来自： 中国浙江宁波
高手啊高手
回复 支持 反对

举报

ryouss
发表于 2013-11-1 13:23:22 | 显示全部楼层 来自： 中国浙江嘉兴
施瓦辛格 发表于 2013-11-1 11:13 static/image/common/back.gif
# L  a1 Z3 ^4 t亲，果然牛啊，有一个地方不懂的画，就是那个3D草图是如何产生的

3 L$ u7 L  H$ v1 d- d8 f3 z+ R如附图
2 b( L& w5 o! Q( w5 }1. 作螺紋外徑的曲面,如"曲面-旋轉1"
, o( `& t* X( F- R( i2. 作螺紋的螺旋線曲面,如"曲面-掃出1"
  b( R+ P' j* ~3. 插入3D草图,依"曲面-旋轉1"及"曲面-掃出1"之曲面,作成 "相交曲線"

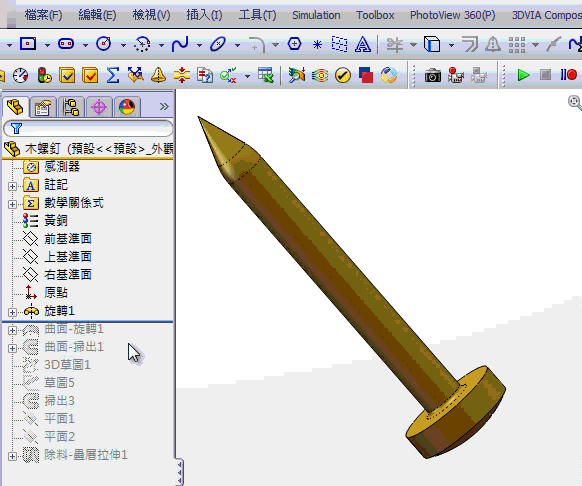

+ `2 v6 g$ y9 _9 X* ^3 ~ capture-6.gif

评分

参与人数 1三维币 +3 收起 理由
asdolmlm + 3

查看全部评分

回复 支持 反对

举报

dby0815
发表于 2013-11-1 14:20:53 | 显示全部楼层 来自： 中国山东淄博
受教了，谢谢
回复 支持 反对

举报

sgliguobin
发表于 2013-11-1 14:33:37 | 显示全部楼层 来自： 中国广东韶关
论坛里大能者高人真多。
回复 支持 反对

举报

施瓦辛格
发表于 2013-11-1 16:26:41 | 显示全部楼层 来自： 中国浙江杭州
ryouss 发表于 2013-11-1 13:23 static/image/common/back.gif
8 A% a* b  \/ v3 C如附图
9 U0 D8 P$ w# m+ ~1 Y5 |1. 作螺紋外徑的曲面,如"曲面-旋轉1"0 V+ a0 q% q0 E( F6 ?
2. 作螺紋的螺旋線曲面,如"曲面-掃出1"
+ O3 n  d. Q+ ]3 n
亲，你太帅了，三维论坛的人不仅能力强，还这么亲民啊，对了还有个小小的问题，就是我发现那个扫的实体与旋转的实体之间有间隙咋办啊
回复 支持 反对

举报

ryouss
发表于 2013-11-1 17:14:14 | 显示全部楼层 来自： 中国浙江嘉兴
扫的实体与旋转的实体之间有间隙,不影響作圖的.
回复 支持 反对

举报

施瓦辛格
发表于 2013-11-2 14:09:29 | 显示全部楼层 来自： 中国浙江杭州
ryouss 发表于 2013-11-1 17:14 static/image/common/back.gif2 ~9 ?8 N' n2 D( o
扫的实体与旋转的实体之间有间隙,不影響作圖的.

9 G' P; h; @, ^: O亲，那就只能这样了，太谢谢你啦
回复 支持 反对

举报

ben23james23
发表于 2013-11-3 09:12:39 | 显示全部楼层 来自： 中国广东珠海
学习了 谢谢
回复 支持 反对

举报

小凡雪琪碧瑶
 楼主| 发表于 2013-11-14 10:33:14 | 显示全部楼层 来自： 中国江苏南京
等下，我把详细的参数发给你，要回去找下的，明天给你发哦。. @  j, ~* N/ {$ u! G# F1 k
回复 支持 反对

举报

小辉520
发表于 2013-11-14 19:40:00 | 显示全部楼层 来自： 中国江苏无锡
佩服啊！学习了！！
回复 支持 反对

举报

施瓦辛格
发表于 2013-12-25 12:46:32 | 显示全部楼层 来自： 中国浙江杭州
ryouss 发表于 2013-11-1 17:14 static/image/common/back.gif, Y; Y$ [$ L! g% y! Q! l1 y
扫的实体与旋转的实体之间有间隙,不影響作圖的.
% z' X8 F$ x0 ^! I

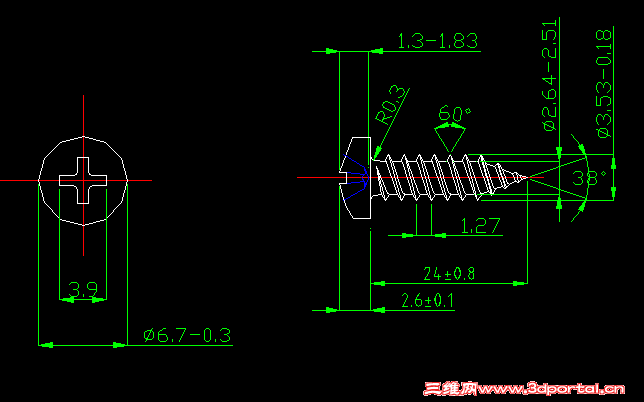

亲，有没有空，能帮我看看这个三棱钉？( F. u- h7 T  U" E' ?/ f
回复 支持 反对
