[分享] 塑胶件、铝合金微型电控铣床3D

[复制链接]
发表于 2013-10-25 22:09:23 | 显示全部楼层 |阅读模式

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 吉人盛世 于 2013-10-26 21:07 编辑 . B$ ]6 F( q& ~& ]/ P$ D+ _
- M8 }9 V4 r. W- b5 B. h: C0 f

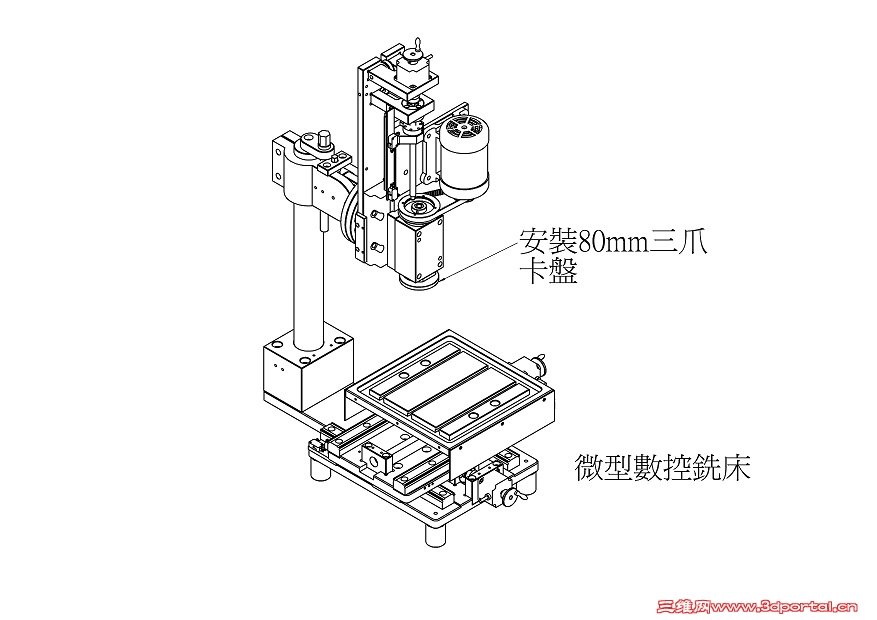

塑胶件、铝合金微型电控铣床3D, 可以做塑胶件、铝合金手板零件,练习三轴控制PLC步进或伺服电机编程或PC上位机CNC 编程用。& D7 R6 C. {6 \2 W
配三爪卡盘,可以夹镗刀、铣刀、钻夹头,懂机加工的DIY用设备。
8 O6 n# o. ~7 S; m- N  }: K# s  H/ w- M+ s0 D

  G" Y+ ^7 c( M8 d" d* k
' ]( q& ?3 y$ D4 X2 M3 Y- W, G( f

登录/注册后可看大图
该贴已经同步到 吉人盛世的微博

微型数控锣床-1.zip

3.31 MB, 下载次数: 1322

零件

微型数控锣床-2.zip

3.72 MB, 下载次数: 1435

零件

微型数控锣床-3.zip

2.7 MB, 下载次数: 1287

零件

總組合件.zip

1.81 MB, 下载次数: 1218

装配文件

打印.zip

1.71 MB, 下载次数: 1176

参考图纸图片
