[已解决] 尺寸链的计算方法

[复制链接]
发表于 2013-10-24 19:30:10 | 显示全部楼层 |阅读模式 来自: 中国浙江宁波

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
今天看到互换性的书中写到:统计法(部分互换法)应用于大批量生产,但是我平时看到工程师前辈们都用的是极值法,想了解一下,大家平时除了极值法之外会用其他方法进行尺寸链的计算吗?
发表于 2013-10-24 20:27:33 | 显示全部楼层 来自: 中国湖北黄冈
还有等精度法,也就是各个组成环的精度等级相同。
6 _7 X! E# x: x0 t还有调整法,也就是将一个零件的尺寸用于调整。* a8 ^7 @& S4 W* Q1 p& x
具体用什么方法与批量大小、工厂条件有关,不能一概而论。

评分

参与人数 1三维币 +2 收起 理由
asdolmlm + 2

查看全部评分

发表于 2013-10-24 22:19:32 | 显示全部楼层 来自: 中国江西九江
本帖最后由 asdolmlm 于 2013-10-24 22:20 编辑
$ G" U: X: _% ]% b6 u7 f8 P
7 p% W/ Q7 x/ a6 m      等公差法 设定各组成环的公差相等,将封闭环的公差平均分配到各组成环上。此方法计算较简单,但未考虑相关零件的尺寸大小和实际加工方法,所以不够合理,常用在组成环尺寸相差不太大,而加工方法的精度较接近的场合。% w" x4 ~  l; ?
  等精度法 设定各组成环的精度相等,考虑了组成环尺寸的大小,但未考虑各零件加工的难易程度,使组成环中有的零件精度容易保证,有的精度较难保证。此法比等公差法合理,但计算较复杂。
( v# x* v- w4 f, R8 h  s8 b5 X  经验法 先根据等公差法计算出各组成环的公差值,再根据尺寸大小、加工的难易程度及工作经验进行调整,最后利用封闭环公差和各组成环公差之间的关系进行核算。此法在实际中应用较多。% c6 s  a# B3 }, ~9 l6 k4 K
+ Q* U. K" P7 A4 i: h) K0 P8 B+ X

评分

参与人数 1三维币 +2 收起 理由
plc + 2 技术讨论

查看全部评分

 楼主| 发表于 2013-10-26 08:12:09 | 显示全部楼层 来自: 中国浙江宁波
tangcarlos3d 发表于 2013-10-24 20:27 static/image/common/back.gif
7 x3 @- F4 n* `; I* J) H还有等精度法,也就是各个组成环的精度等级相同。
9 M. r6 k. K8 p( N还有调整法,也就是将一个零件的尺寸用于调整。
. Q( w" G$ R# @( x; f; n具体用 ...
; [# |4 V) [* `: _4 _
恩,发现我的公司直接用的是一个计算软件,好像是统计法
 楼主| 发表于 2013-10-26 08:12:55 | 显示全部楼层 来自: 中国浙江宁波
asdolmlm 发表于 2013-10-24 22:19 static/image/common/back.gif
# D; Q0 f6 L+ {等公差法 设定各组成环的公差相等,将封闭环的公差平均分配到各组成环上。此方法计算较简单,但未考虑 ...

# ?6 P! }' |9 G/ c$ ?. U& K5 f0 x涨新知识了~~
发表于 2013-10-26 10:09:16 | 显示全部楼层 来自: 中国江苏常州
本帖最后由 千军一将 于 2013-10-26 10:11 编辑
  [! ?2 V. }  G' J# c& E2 C3 z6 L( g, a
其实关于尺寸链的计算和公差的确定需要几个来回
  f. @+ Y+ t/ b  ~# Z首先是确定组成环的公差
8 G, k0 e& Q6 s8 E" R以为很多的时候某几个组成环本身就是自由公差; ?; Q$ O- M. s' j+ }5 c
或则有公差但是不能确定是否合理
. M1 T9 @6 d5 ^7 n' q1 D% i那么按照基本的原理来确定
) O: P- \: r. I3 ]. q然后按照等精度法则(或其他法则)确定封闭环的尺寸和公差/ D! L, c2 l6 r' |' v# D
这个尺寸和公差确定后看看是否符合常理
6 }. _$ e! f! |4 @% f8 a因为经常计算的封闭环的尺寸可能是小数点后面两到三位数字
5 K7 w1 @3 j9 u+ x& m" y7 }. [跟公差重合的
( l/ b$ x! [1 K! z: @8 e) @: J不利于优化或是整合公差
; K1 N; b: {. Z. `/ i, ^% }! w& F5 _因为常规来说
' Y" F) W% y# H/ r计算的公差还是要整合成优先数系的公差的; ~# w& ~" h# f$ X  [
有利于加工和检验% T$ C1 N, [% l" {- i6 `
那么可以将尺寸整合,公差整合,取个合适的尺寸,然后取公差1 J6 d" c) d# @: x
这个公差取得后/ o4 ?" ^1 k, H9 y4 h. D% {/ W9 _
看看符合使用要求吗?能加工吗?公差太松还是太紧
' v; \6 k. Y8 w然后反过来确定组成环的公差, W3 W6 f; c: _; v( B; T
再计算一遍8 a: |; m+ p% _. w
最终确定' S/ n3 J. F+ r* B; d
封闭环的尺寸和公差
3 @: O0 D# a) U/ G+ S% ?

评分

参与人数 1三维币 +2 收起 理由
plc + 2 技术讨论

查看全部评分

发表于 2013-10-27 20:56:16 | 显示全部楼层 来自: 中国上海
大家可不分享   介绍尺寸链的书籍 或视频的,供大家参考!
发表于 2013-10-27 22:44:48 | 显示全部楼层 来自: 中国浙江宁波
平时工作中,用的极值法确实多一些,遇到某零件尺寸超差,为验证对装配会不会产生影响,就假设所有相关尺寸均为最大或最小,经过计算,看问题零件可否满足装配,其实这种极限情况发生的概率极低的

评分

参与人数 1三维币 +2 收起 理由
plc + 2 技术讨论

查看全部评分

发表于 2013-10-29 13:40:19 | 显示全部楼层 来自: 中国湖北黄冈
本帖最后由 tangcarlos3d 于 2013-10-29 13:45 编辑
3 p" i: u. P, ~6 \
Arven113 发表于 2013-10-27 20:56 http://www.3dportal.cn/discuz/static/image/common/back.gif" G9 W! M3 D' ?6 R; Z
大家可不分享   介绍尺寸链的书籍 或视频的,供大家参考!

- k6 f9 }2 q& Z. e+ n; g2 c+ q3 A9 H! P

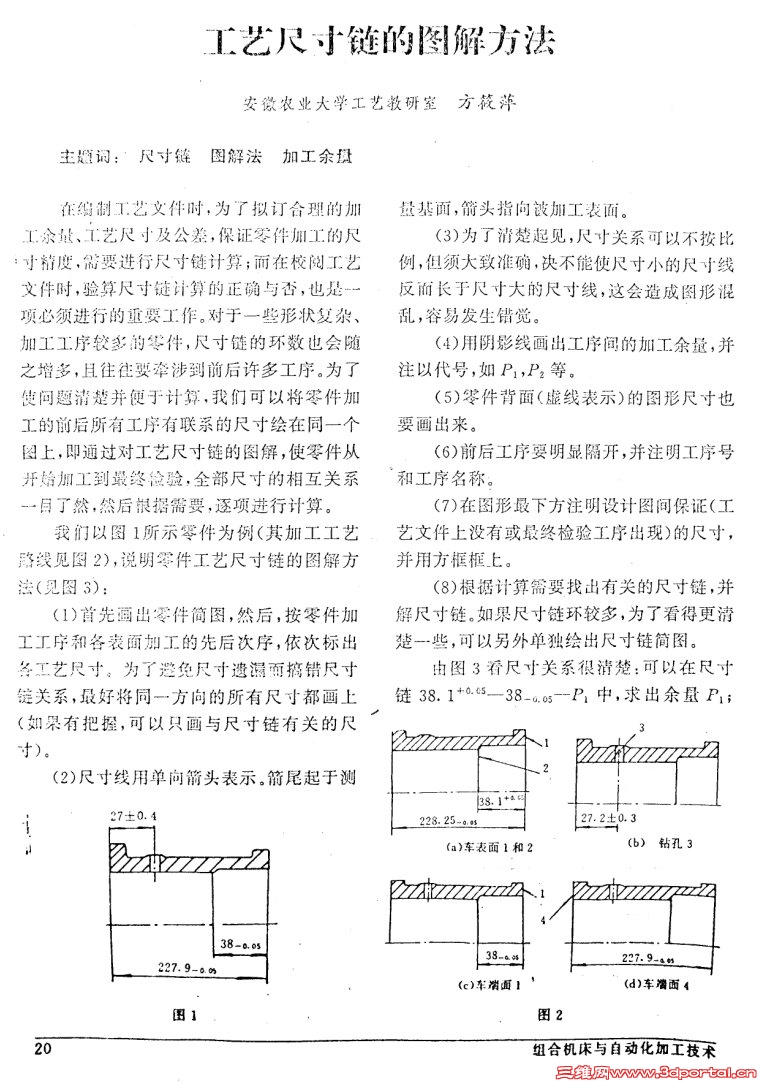

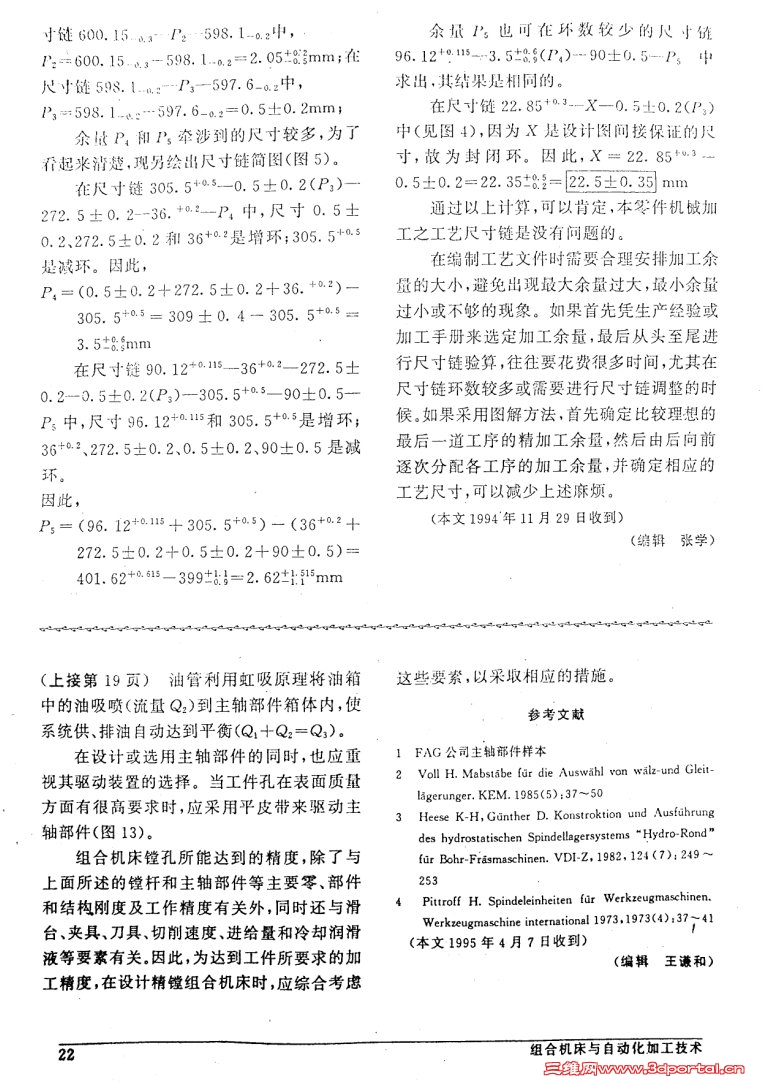

给你一篇文章《工艺尺寸链的图解方法》:
