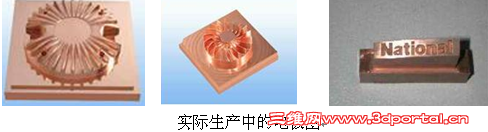

    在塑胶模具实际生产过程中，进行模具加工时，有很多边缘地方由于刀无法进去，而不能直接通过CNC来编程加工，针对这种加工不到位的窘境，常用的方法会通过另外一种加工方式来完成：电极加工。模具企业可以通过三维CAD软件中望3D进行电极快速出图，极大提高工作效率，满足模具的具体加工需求。
0 A1 n) s: h, o     从事模具设计的工程师们都知道，有时一个工件，往往需要做电极加工十几处，甚至几十处的复杂工件，而这些电极在加工时，需要二维工程图的辅助定位，才更方便、更智能的进行位置定位。在处理多个电极图时，如果需要一个个去出图，则效率是非常低。选择三维CAD中望3D的火花图功能，直接生成所有的电极工程图，效率非常高效。下面向大家如何通过中望3D快速电极出图：

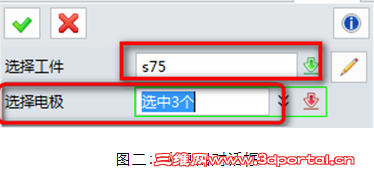

+ z* S$ J* Q3 M- P   步骤一：打开中望3D，打开电极模具图，如下图一所示：红色圈圈为电极，则对其出工程图时，点击模具功能---电极—火花图---弹出如下对话框编辑选项。（如图二）

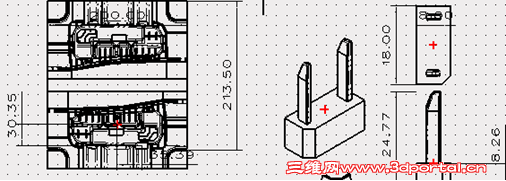

! o2 ~9 C& K: |4 S  g9 G   在对话框中选择工件与电极，（电极数可选取所有的电极） 执行确定，中望3D将根据工程师们选取的电极数生成对应的电极工程图，如电极坐标图（图三）：

/ \+ G9 \/ c" }) a. ^4 K   电极个数图，与工程师们选取的电极数有关，并能进行对图纸1、2、3、4进行切换查看。如下图四：
' T" x* O. q; R5 T9 o$ Q
   电极尺寸标注图（如下图），将能帮助工程师们检验电极是否准确。有了这些信息，将能帮助火花机加工人员，提供了准确并且高效的信息。
' C- e. O7 L% J5 e6 n# y- `
. d2 U- w5 s' Q   通过运用中望3D的快速生成火花图功能，在模具企业实际产品设计中，得到有效应用。它能方便、智能、高效的帮助工程师们进行火花加工，从而解决模具加工不到位问题，并解决了多个电极图，省却一个个出图的麻烦。中望3D的火花图功能，为这样有该类型需求的客户，提供了高效的解决方案。该功能亮点，在中望3D2013SP新版中充分体现出来，敬请留意。更多让人眼前一亮的SP版新功能，请登陆中望3D官网免费下载www.zw3d.com.cn
