自制工程图模板的一些问题及讨论

づ兴メ飞ペ · 发表于 2013-10-15 20:18:05

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本人在做SW的工程图模板，遇到一些问题，在此想和前辈们请教下：
1  自制的工程图模板的标题栏中的比列属性，怎么链接，链接到哪呢... ...
2  出工程图时，右击图纸，选属性，调的比列是零件的比列吗？图框的比列一直都是没变的吗？
3  新建sw文件时，零件和装配图也有模板，这个模板是指什么模板？这个问题困扰我很久了

此外，大家在出SW工程图或者建工程图模板时，有什么心得或者体会的，能给大家分享下吗

啥都没准 · 发表于 2013-10-15 20:38:45

本帖最后由啥都没准于 2013-10-15 20:40 编辑

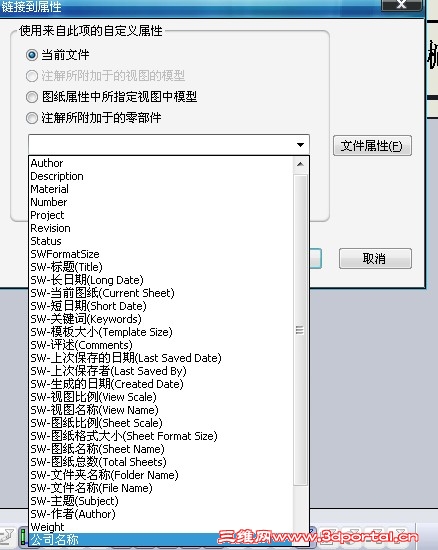

1.比列属性连接到图纸比例
2.右键修改的也是图纸比例
3.模板分零件、装配体、工程图模板，其中工程图模板包括图纸模板和图框模板

雪野飞鹏 · 发表于 2013-10-16 08:50:31

1.如楼上图示中“SW-图纸比例“
2.图纸、图框就相当于你手工画图时的的纸和纸上画的图框、标题栏，这个大小是不会变的，变的是你画图的比例
3.零件和装配体的模板，与工程图模板一样，主要是设置一些需要与工程图链接的属性，比如代号、名称、材料等，还有就是在“工具”—>"选项“—>”文档属性“里面设置的所有东东，都会保存在模板里。

阿帕奇 · 发表于 2013-10-16 11:31:47

搜以前的帖子啊，老多了

xisiniao · 发表于 2013-10-16 16:31:34

LZ可参考一下帖子：
http://www.3dportal.cn/discuz/fo ... C%CD%BC%C4%A3%B0%E5

YDSFY · 发表于 2013-10-19 20:11:59

5楼的这个是不错的

工大老康 · 发表于 2013-10-19 21:38:54

归纳的不少啊，也看看啊
