/ D) r8 b; C3 i& P繪圖坐標系. 刀具坐標係. 工作坐標系. 能請那位前輩幫忙解釋一下嗎?0 n9 b8 J0 r/ Z7 M0 c9 [+ R
2 g* a+ o9 T2 O9 m; v4 Q* e M3 ]4 }% d我想明白這3者坐標係.在針對MasterCAM在製作刀路時. 或繪圖時. 這3者的相互關係是怎麼解讀的.5 A3 f" S5 S+ E* f7 Z
# |; p$ ]" P, G1 B. V T1 k
因為想把原本在2D需依靠挾具來加工的工件. 放到A軸上挾持. 來進行正反面(0~180度)的刀路加工.
9 O4 h3 }+ W& b, t V0 z
" `( O9 M: q. A& S+ e# x省去我翻面的動作! 不知道可不可行?/ H6 A4 ~$ R8 s7 |
. }' d. Q3 Z# \5 q
但在製作刀路時發現了問題! 我知道四軸系統在Z軸的步進值是 (+正值) . 不會出現(-負值)1 f. c( l! ^, s7 e; D3 u% P1 F! U
( F3 i( k U* b$ m+ N可是如果是選擇四軸系統. 但使用2D刀路進行規畫時. 發現軟件認定2D刀路的計算平面都在工件底部. ; A0 ~ X3 t |. N* ~
* R2 F1 A K) y( x所以0度以上加工沒有問題. 但在旋轉180度後. 工件底部變成在正向. Z軸就變負值了.
. b+ w4 y) e' Q8 j$ @ h7 m
2 {3 q# `" S- s3 U ~) F請問各位前輩這樣的問題該怎麼做處理!
9 w @3 Z0 |1 D" V- G1 X" e6 E/ h# {+ r9 X
5 q$ z3 j" H1 p/ I( Y8 q
' A7 v0 j& v) o" L+ b7 C) z: |
|
-

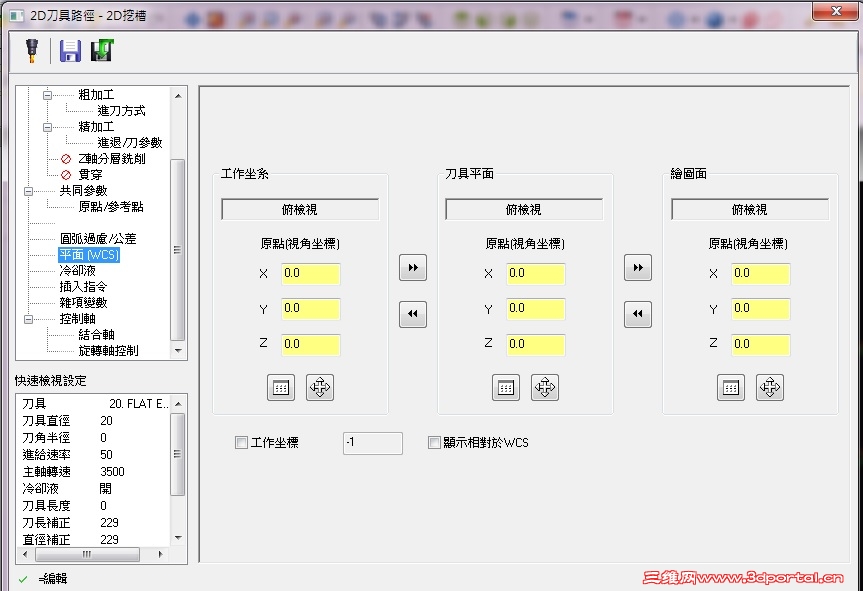

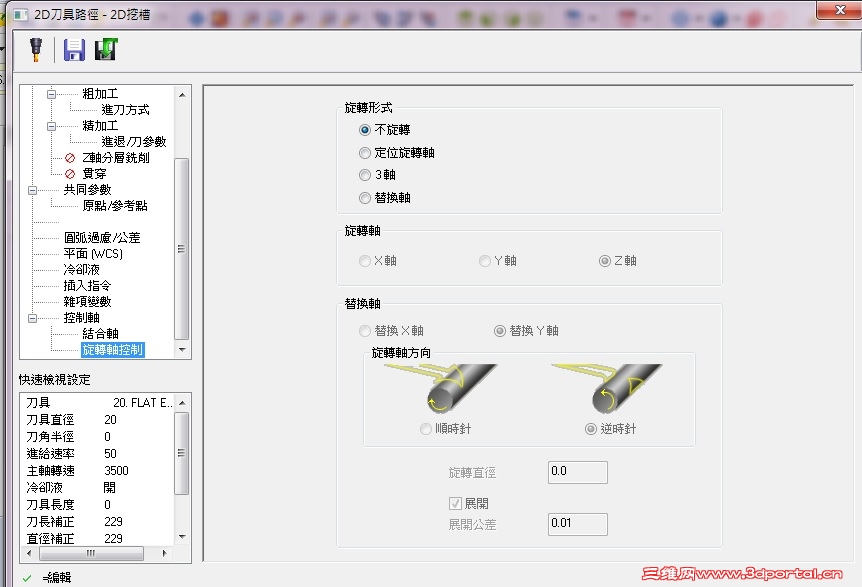

請問一下.這是2D刀路的平面铣削. 上面所說的定位旋轉跟3軸旋轉及替換軸. 各是什麼意思?
-
承上面的問題. 這3個坐標系是怎麼運用. 是不是可以定義工作原點中的Z軸正負向?
|
