求在UG中近似展开附件中的图形

kapok701 · 发表于 2013-9-9 07:59:40

本帖最后由 kapok701 于 2013-9-9 08:06 编辑

小弟UG新手，不会做展开。图形上的起筋不用考虑，只需要内表面或者外表面的近似展开就可以。（附件中的2个图形）

WHC44 · 发表于 2013-9-9 07:59:41

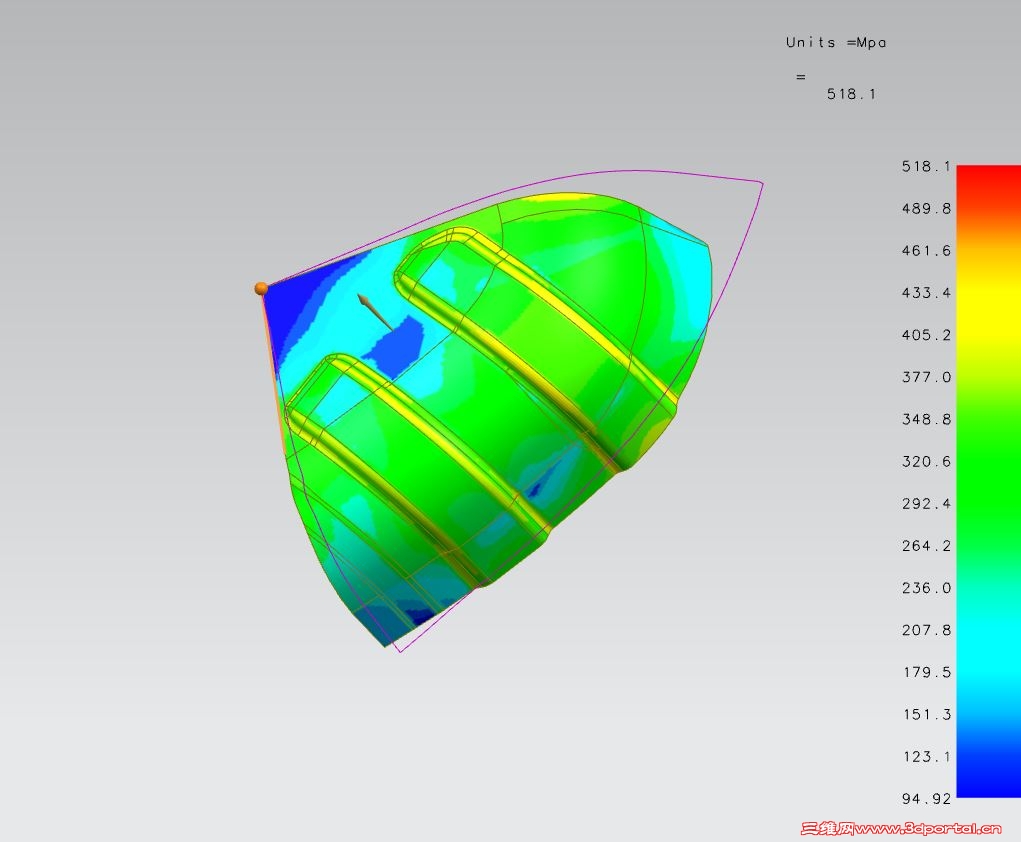

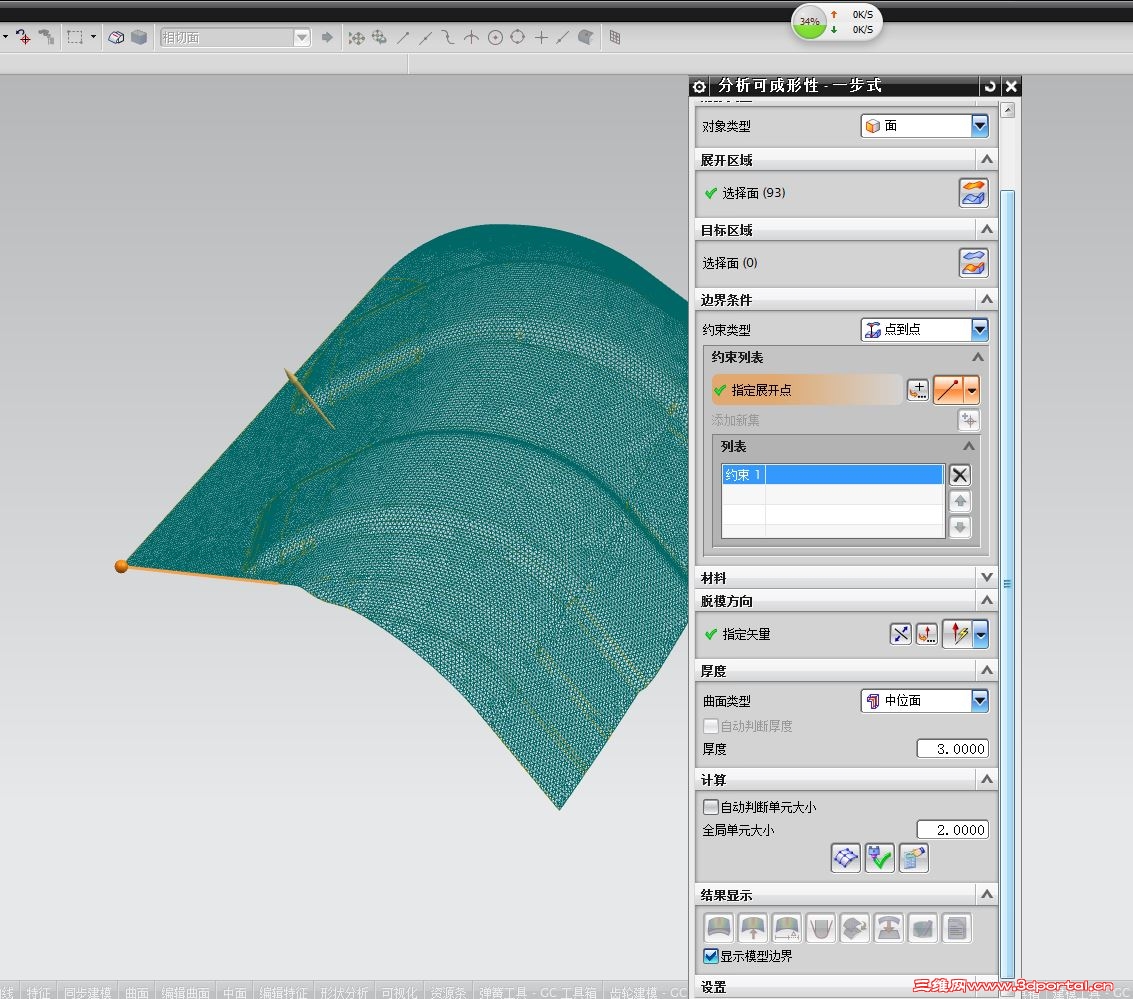

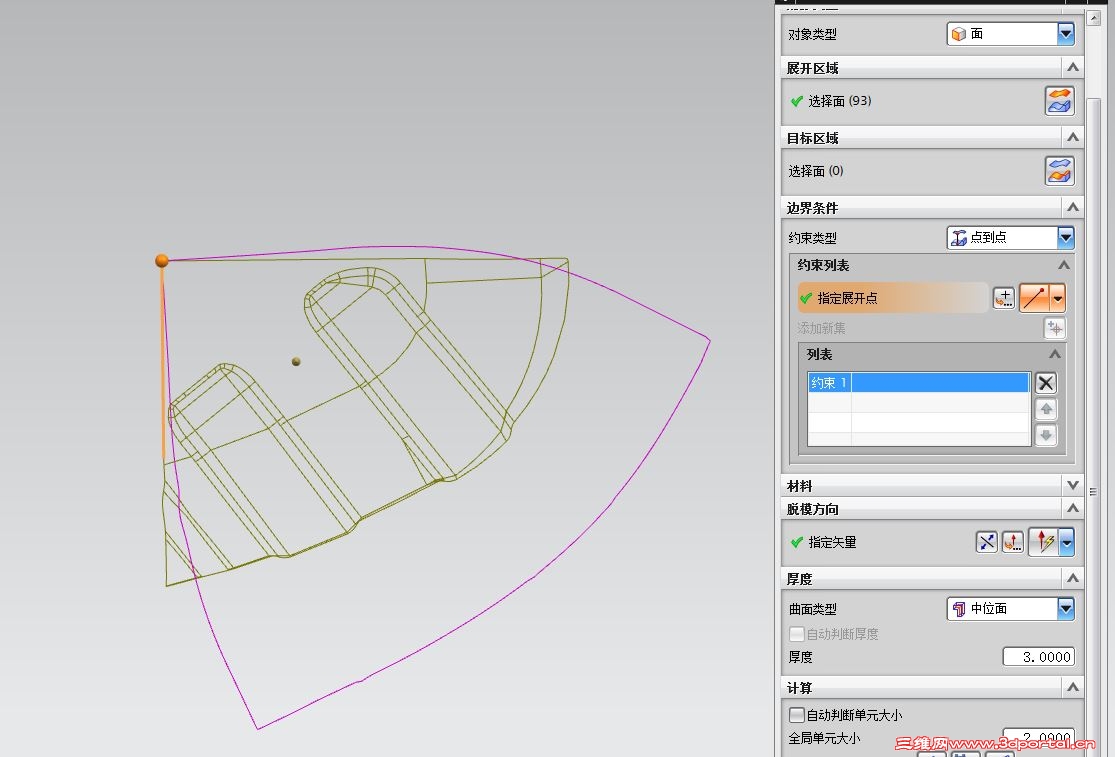

第一步抽中面（不抽也可以，提取内表面或外表面，在运行一步成型分析时注意选项）；2、分析----一步成型分析，填入相应数据，即可计算。具体步骤，给你个教材，你自己学吧。

kapok701 · 发表于 2013-9-9 10:41:38

图形很简单，只是我对3维软件不熟悉，不知道如何操作。

kapok701 · 发表于 2013-9-9 13:36:59

WHC44 发表于 2013-9-9 12:46 static/image/common/back.gif& S# L2 Z6 Z( i& s4 ~9 y
第一步抽中面（不抽也可以，提取内表面或外表面，在运行一步成型分析时注意选项）；2、分析----一步成型分析 ...

大侠，我想问一下，用这个一步可成形分析得到的展开图与实际图差别多大？能否把展开的后的UG文件发给我 xqk6000@163.com 谢谢！

WHC44 · 发表于 2013-9-9 21:04:48

kapok701 发表于 2013-9-9 13:36 static/image/common/back.gif% }9 k6 k2 A# V) ]5 e! B/ _
大侠，我想问一下，用这个一步可成形分析得到的展开图与实际图差别多大？能否把展开的后的UG文件发给我 ...

这个事情实在太难说清了，看你的零件复杂程度（主要是局部的拉伸），和模具的间隙（主要是对料的流动阻力的均匀性）等等很多因素都影响展开精度，毕竟展开软件都实在理论状态下计算的。但现在的展开已经很接近实际值了，不过，复杂的零件还是要经过手工调整才能真正使用。
