万向联轴器模拟动画

ltq59 · 发表于 2006-9-5 08:09:22

您需要登录才可以下载或查看，没有帐号？注册

x

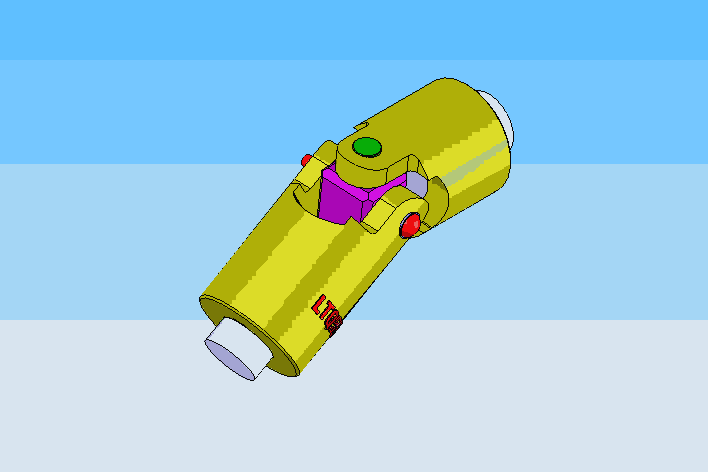

这是偶设计的某型输送机的万向联轴器，忙里偷闲用SW做了个模拟动画，献给论坛的朋友们。虽然是很基础的东西，还望大家多多支持。

[ 本帖最后由 ltq59 于 2006-9-5 08:20 编辑 ]

ltq59 · 发表于 2006-9-5 08:13:00

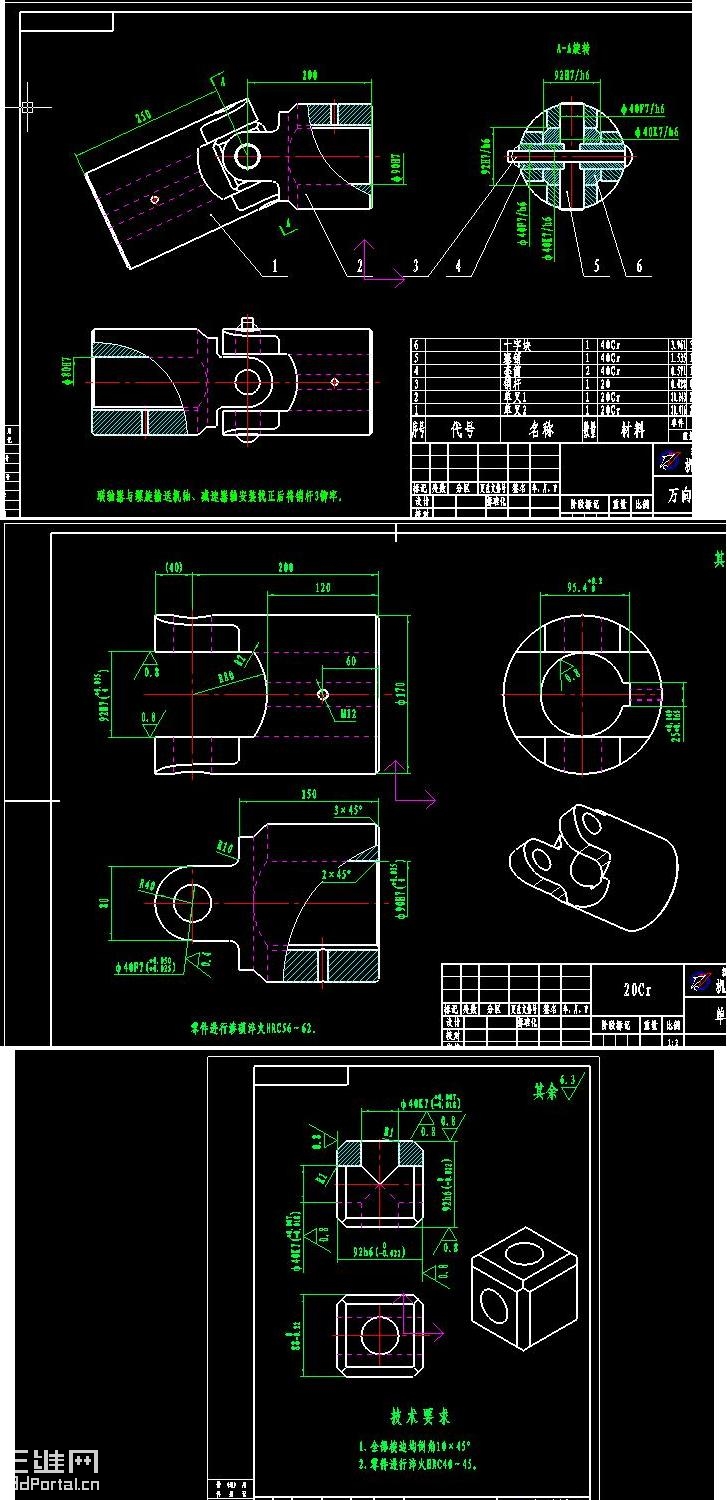

这是产品图纸,整机已交付用户.这个是非标准的,尺寸太大,买不到.所以才设计.

ltq59 · 发表于 2006-9-5 08:17:27

再做一个基础练习.很简单的东西,有兴趣的练练.

SFQCF2003 · 发表于 2006-9-5 09:34:45

请问你的二维图纸用sw转换到autocad还是直接用sw自己的二维图纸标注的

sxw68 · 发表于 2006-9-5 11:20:55

楼主是高手啊，做得相当不错啊，我要努力了。

ltq59 · 发表于 2006-9-5 13:59:08

原帖由 SFQCF2003 于 2006-9-5 09:34 发表
0 }$ Y% D# _/ A8 Z& E请问你的二维图纸用sw转换到autocad还是直接用sw自己的二维图纸标注的

用CAXA电子图板

mufenglang001 · 发表于 2006-9-5 14:17:42

厉害,好佩服楼主!!!

gzyzgzyz · 发表于 2006-9-5 14:26:13

不错,楼主很厉害,我要向你学习.

jason0000 · 发表于 2006-9-5 21:10:08

为什么不用SW直接出图纸呢??

xiaopingqiu895 · 发表于 2006-9-5 21:34:43

楼主做的不错继续努力！！！，

fanlll · 发表于 2006-9-6 08:13:13

谢谢了，看了你做的，我也想做个了

xaf1142 · 发表于 2006-9-6 22:28:21

厉害,好佩服楼主!!!

ZHUHJ1965 · 发表于 2006-9-6 22:35:39

真是高手!楼主是不是用SW建摸型,用CAD出工程图?

zhomy2002 · 发表于 2006-9-10 09:49:11

做得相当不错啊，我要努力了

dingqian88 · 发表于 2006-9-12 20:04:17

很好,我也希望有一天能做到这个小平

w9494ll · 发表于 2006-9-12 20:53:20

支持你,厉害,大家要加油啊!!!!!

WANGF · 发表于 2006-9-12 21:46:33

是高手啊，做得相当不错啊，努力啊。

yql369963 · 发表于 2006-11-6 22:47:51

楼主是sw高手啊，做得相当不错啊，我要努力了

xzdgh · 发表于 2006-11-7 11:03:38

直径才170？

SWP或者SWC差不多都可以满足。小于600
SWZ可达到2000

nygaoying · 发表于 2006-11-15 17:15:57

怎么不给源文件啊！
想要
想学

youhunjian · 发表于 2008-6-13 00:18:23

高手啊, 相当的高啊

254498802 · 发表于 2008-6-13 00:47:36

支持楼主对我这个初学者你这种地步实在是厉害

guistar1983 · 发表于 2008-6-15 16:03:45

不知道里面的套套是用什么固定住不让它在运动的时候跳出来？

qiao135224 · 发表于 2008-6-15 17:23:00

应该是螺纹连接吧，容易装配
铆接不太现实，况且是单独设计的。

tianlifang88 · 发表于 2008-6-16 06:54:49

不错，结构很清晰，收下了
