用三维球作圆弧形阵列" r* A, q3 }9 k
以在法兰盘上90度范围内作五个孔的圆弧形阵列为例来说明作图过程
/ x( K8 n5 }4 a1.        从设计元素库中左键选择智能元素“圆柱”,并按住左键拖放到设计环境中,松开鼠标,显示一圆柱体。( q; s: m7 U& G0 Q
2.        左键点击圆柱体,进入智能图素编辑状态,在这一状态下,系统显示一个黄色包围盒和6个方向操纵手柄。2 W, r$ f5 |% j3 Q) {: |+ \
3.        用选择方向手柄,按住左键拖拉,改变圆柱体尺寸,使其成为一个圆饼形。# o* G* e  k" B# ?
4.        左键点击圆饼上平面,显绿色。$ R; X2 K4 s8 v4 i
5.        用左键从图素库中拖放“孔类圆柱体”到圆饼上平面某一位置,圆饼上生成一个圆孔,利用包围盒改变其尺寸至合适大小。0 T  T- L9 D3 u  R/ P! x, l
6.        用F10打开三维球(兰色)。
  w- `+ u1 o! ?# c" t, h" n+ W( c3 x7.        按空格键使三维球变成白色。
+ @. t8 e. D4 e1 t+ G; t, G9 t8.        移动光标到三维球中心控制点上,光标变成一只手,单击右键,显示菜单,选“到中心点”。
) B" ^3 y5 H; Q2 r9.        移动光标至圆饼上平面的中心点,单击。三维球便移动到圆饼中心点处,此时三维球仍显白色。
* K  w  Y3 l2 z0 b$ U. M1 |4 c10.        按 空格键,三维球变成兰色。" \( q) z% _" O$ ^: o' N
11.        移动光标至高度方向上的外控制柄,单击,显示一条黄线,这就是环形阵列的中心轴线。
7 P( g# ~3 X# C) P* s, n12.        移动光标至三维球内侧,光标变成一只小手形,此时按住右键移动光标,可看到圆孔绕中心轴线在移动。1 P! j4 r7 A3 d: }2 p% z$ s
13.        松开右键,显示菜单,选‘生成圆形阵列’。
0 J% n7 o* v4 z+ f. p4 \0 |4 D/ \7 a14.        在阵列对话框中输入“数量”5,“角度”18。点确定。

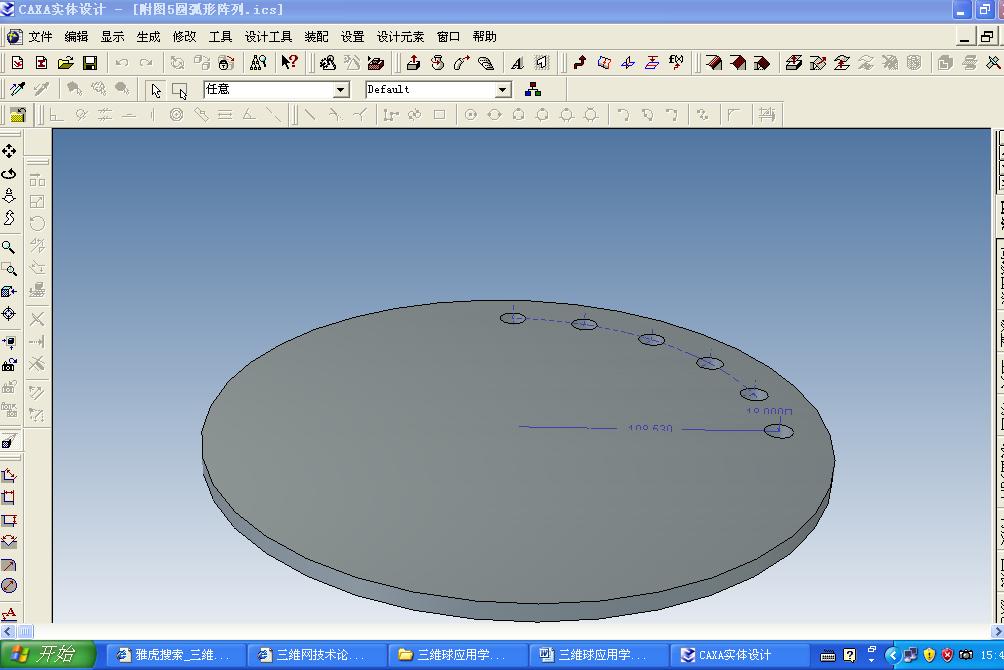

9 n3 v% G, I* e" R9 V/ A15.        5孔的圆弧形阵列宣告完成。如附图4。
