CAXA工艺图表2005怎样按比例绘制工艺简图

swan2 · 发表于 2006-8-10 17:09:21

提示: 作者被禁止或删除内容自动屏蔽

zth · 发表于 2006-8-10 20:16:20

原帖由 swan2 于 2006-8-10 17:09 发表6 j0 x- d9 m, m+ i5 d! E/ E) f
CAXA工艺图表2005怎样按比例绘制工艺简图，如果能像电子图板在图框里设置比例就好了！

1、你先用CAXA工艺图表2005或CAXA电子图板建立“EBl图形文件”。
2、点取“工艺”->“插入图形文件”，屏幕左下方的状态行提示“请拾取需要插入图形的区域”，用光标左键点取最大的单元格，弹出打开对话框，

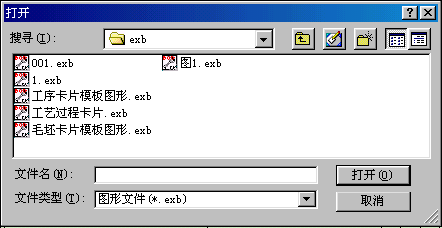

选择需要插入的图形文件，文件类型为exb，点击“打开”，图形就被插入进来了，

说明：若插入的图形文件有图框和标题栏，系统会自动去掉它们，只插入图形。

swan2 · 发表于 2006-8-11 08:22:34

提示: 作者被禁止或删除内容自动屏蔽

呼拉拉 · 发表于 2007-4-19 12:46:23

受教了,谢谢主任的指导。
