这种离合器咋画

WANGYINGBIN · 发表于 2013-7-24 13:45:39

您需要登录才可以下载或查看，没有帐号？注册

x

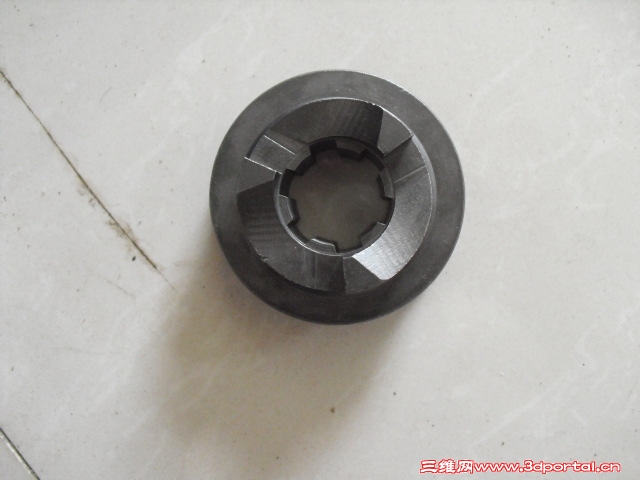

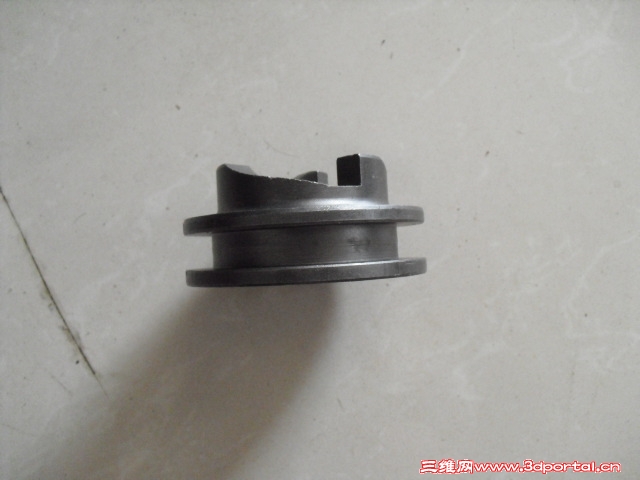

主要是圆弧位置，求解，谢谢！

WANGYINGBIN · 发表于 2013-7-24 14:02:27

求个零件图2008版，多谢

pzhzs · 发表于 2013-7-24 23:34:20

这种离合器，用包覆命令来做很容易的。

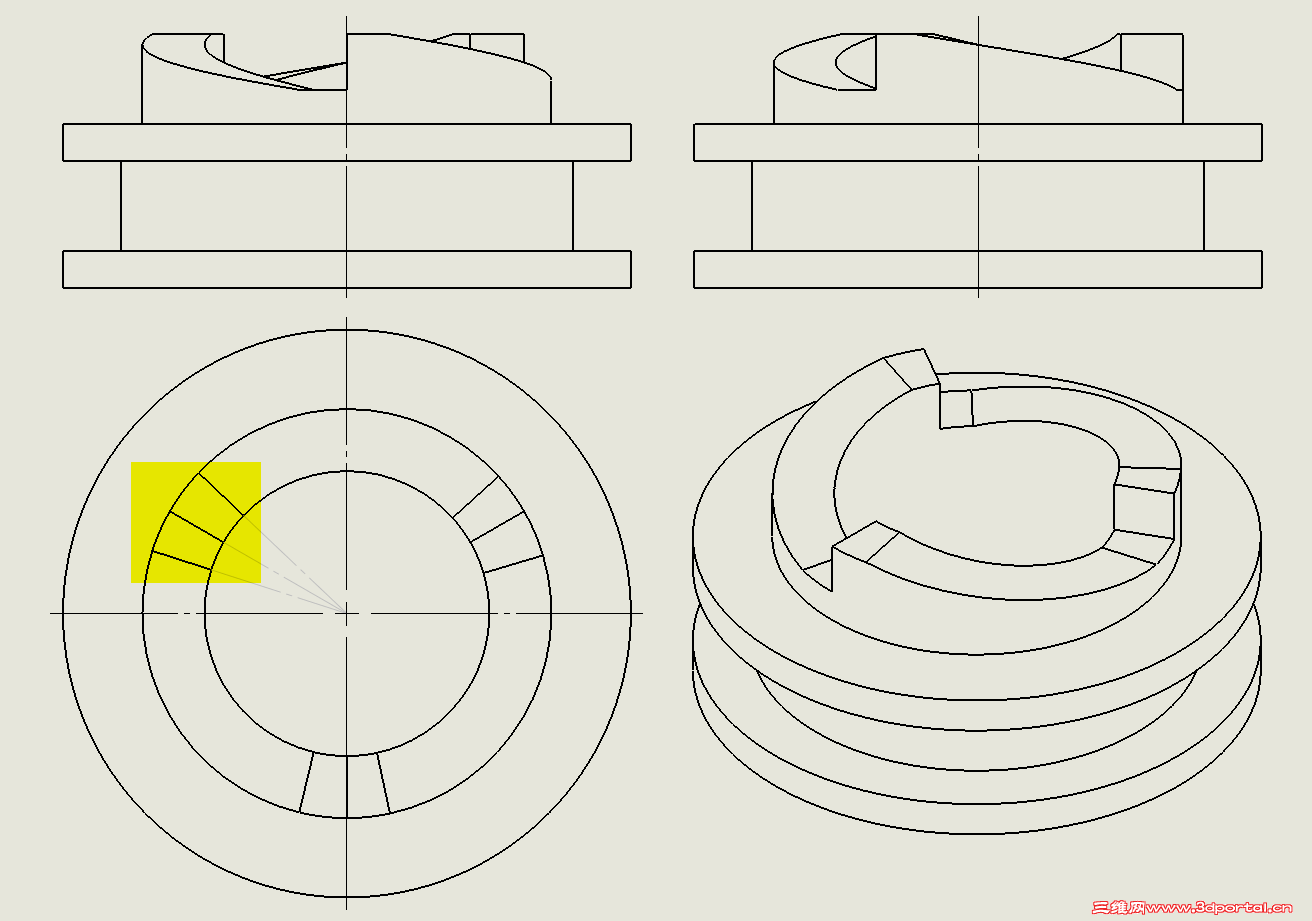

楼主给的实物图上的离合器制作得不标准，下图黄色范围内的三条线应该都是过圆心的。

pzhzs · 发表于 2013-7-24 23:39:02

补充说明一下：
包覆用的草图，就是那个切除部分在外圆上的展开图

WANGYINGBIN · 发表于 2013-7-25 08:50:11

pzhzs 发表于 2013-7-24 23:39 static/image/common/back.gif
6 `2 ]; c) f1 F6 \, I补充说明一下：
$ F* K) l z$ a6 X# O4 z, B包覆用的草图，就是那个切除部分在外圆上的展开图

多谢了

WANGYINGBIN · 发表于 2013-7-25 09:39:15

pzhzs 发表于 2013-7-24 23:34 static/image/common/back.gif- E m+ x _' j5 G: J0 @
这种离合器，用包覆命令来做很容易的。

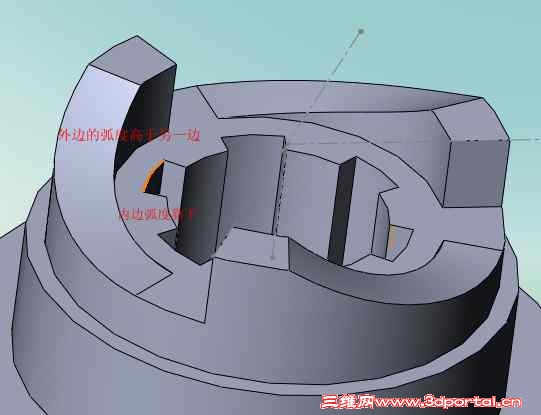

这个位置内径弧长4mm外径弧长11mm

pzhzs · 发表于 2013-7-25 11:36:34

WANGYINGBIN 发表于 2013-7-25 09:39 static/image/common/back.gif! r V8 t; d }: y+ V, k
这个位置内径弧长4mm外径弧长11mm

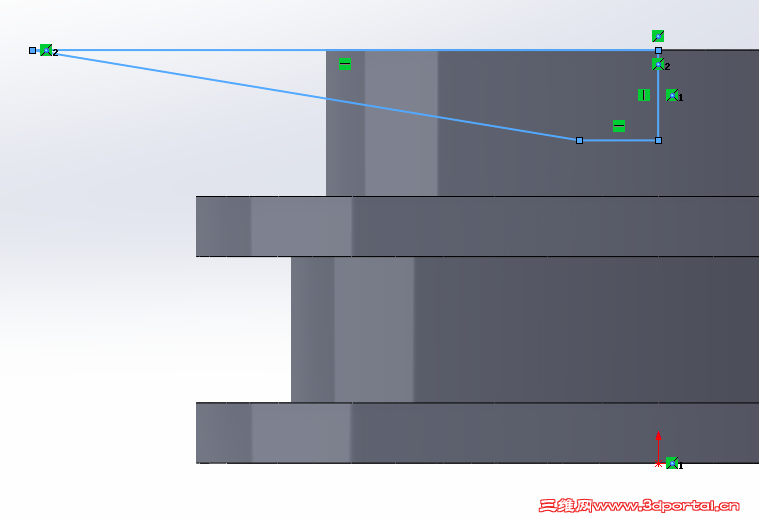

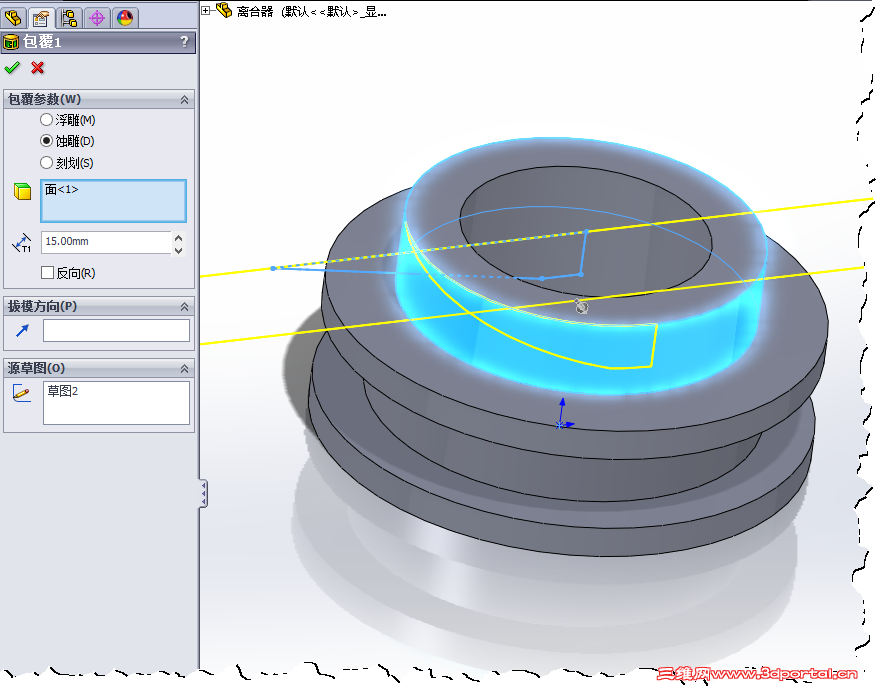

包覆用的展开图是画在前视面上的，包覆的面选外径上的面，只要外径上的展开图就可以了。

WANGYINGBIN · 发表于 2013-7-25 11:54:11

pzhzs 发表于 2013-7-25 11:36 static/image/common/back.gif
" e/ A+ P( o4 }& u2 W5 t T M" c包覆用的展开图是画在前视面上的，包覆的面选外径上的面，只要外径上的展开图就可以了。

这样的图形

qq360566792 · 发表于 2013-7-25 14:50:03

谁能把源文件传上来学习下。谢谢。

WANGYINGBIN · 发表于 2013-7-25 14:56:22

qq360566792 发表于 2013-7-25 14:50 static/image/common/back.gif
6 w' k7 c# ?) Y) a9 F& E谁能把源文件传上来学习下。谢谢。

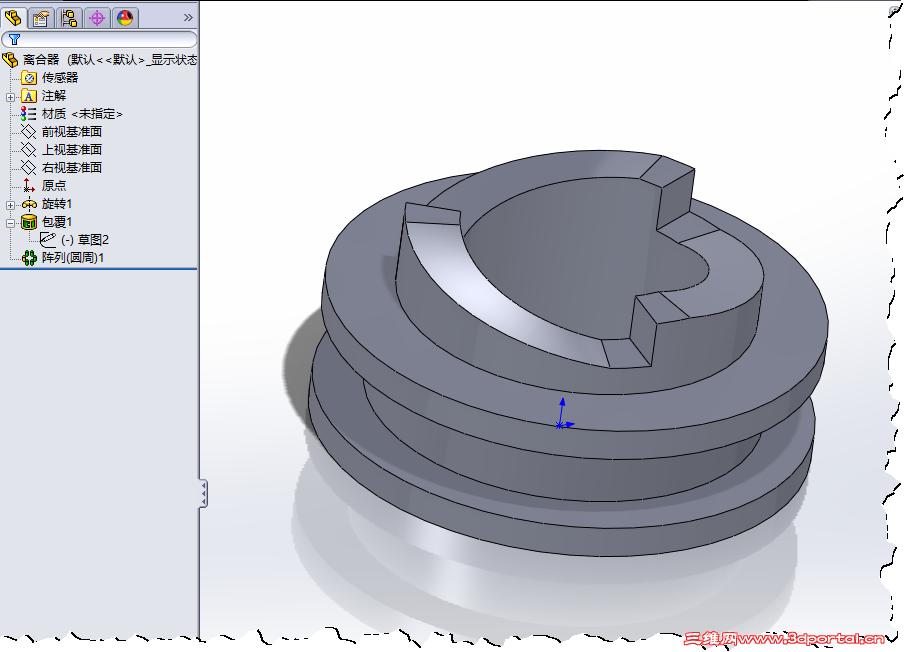

刚刚学会，尺寸不对

背负机离合器.zip (147.23 KB, 下载次数: 69)

灬花落丶莫相离 · 发表于 2013-8-1 17:56:53

ggg6218784 · 发表于 2013-8-1 21:53:55

这个命令我还没有用过呢！！！

bzzttw · 发表于 2013-8-3 14:16:03

学习一下了解了包覆命令
