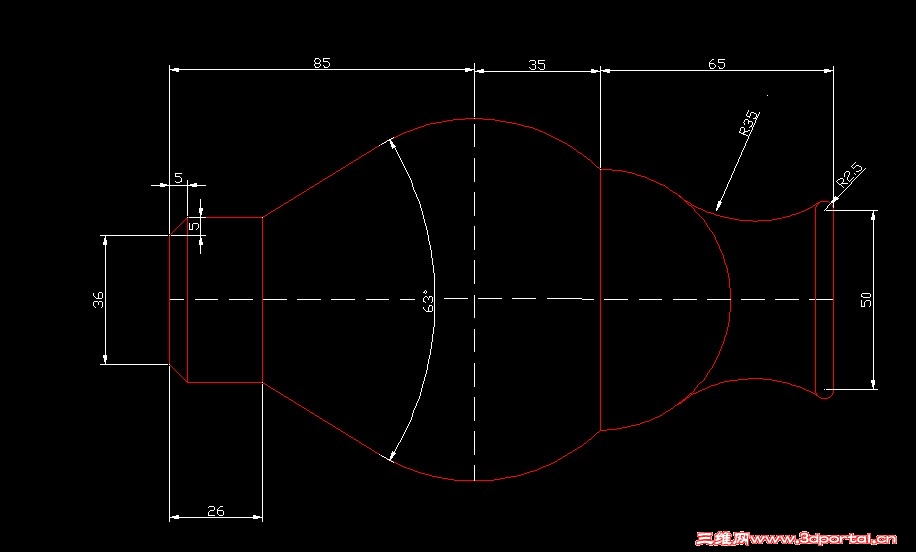

45张练习图之终张！花瓶中间的部分如何画？

burstsnail · 发表于 2013-7-10 16:53:38

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 burstsnail 于 2013-7-11 18:00 编辑

终于，第一套45张练习图剩这最后一张不会画了！还是需要朋友们帮帮忙！这张画完以后，我准备再搜集5张练习图，凑够50张，之后把这套图的CAD文件发上来，和刚开始学习AUTOCAD的朋友共同进步！

lvdeping · 发表于 2013-7-10 19:22:08

本帖最后由 lvdeping 于 2013-7-10 19:42 编辑

1. 画好63度那二条线，作十字中心线与63度二条线中任意一条的垂直线，以十字中心线的交点为圆心，捕捉所画垂直线端点画一圆。
2. 中心线向左偏移35，把所画圆与偏移的那条线修剪，这样中间二边的圆弧及35那条线都有了。
3. 捕捉35那条线的中点与端点画圆，剪修成半圆。
4. 相切、相切、半径（R35）画圆，修剪得R35圆弧。
其它的LZ应该是都会的。

ganyiwei · 发表于 2013-7-10 19:49:53

这个图他绝对能画出来，只是隐含的条件他看不出来，比如十字中心线的中心就是最大圆的圆心，右边那个是半圆，既然前面几十个图都能画这个基本没难度，，

ghost7898597 · 发表于 2013-7-10 20:42:57

没看明白啊怎么回事

burstsnail · 发表于 2013-7-11 07:19:23

lvdeping 发表于 2013-7-10 19:22 static/image/common/back.gif
& [# ?) f. p0 u6 a _4 i: X( z1. 画好63度那二条线，作十字中心线与63度二条线中任意一条的垂直线，以十字中心线的交点为圆心，捕捉所画垂 ...

谢谢朋友给我指出关键部分的画法，这里就有一个收获：过圆上切点的直线与该圆的半径垂直！

而那个半圆与大圆的两个交点连线就决定了半圆的直径，交点连线的中点即为半圆的圆心。

朋友上回提供的练习图，请在方便的时候给出解答，最好两种方法都有，再次感谢！

burstsnail · 发表于 2013-7-11 07:20:33

ganyiwei 发表于 2013-7-10 19:49 static/image/common/back.gif
% r E0 L& p1 T% N* y" N; K# I这个图他绝对能画出来，只是隐含的条件他看不出来，比如十字中心线的中心就是最大圆的圆心，右边那个是半圆 ...

朋友说的对，希望4楼的朋友现在也能明白！

daji · 发表于 2013-7-18 08:14:21

可以以十字中心线为中心画圆命令然后在指定半径时捕捉与角度线的切点也可以

burstsnail · 发表于 2013-7-18 09:21:05

daji 发表于 2013-7-18 08:14 static/image/common/back.gif t8 j1 s# D2 b& t
可以以十字中心线为中心画圆命令然后在指定半径时捕捉与角度线的切点也可以

嗯，一步到位，更快捷，谢谢朋友的补充！

woaini24 · 发表于 2013-7-21 09:37:07

本帖最后由 woaini24 于 2013-7-21 09:49 编辑

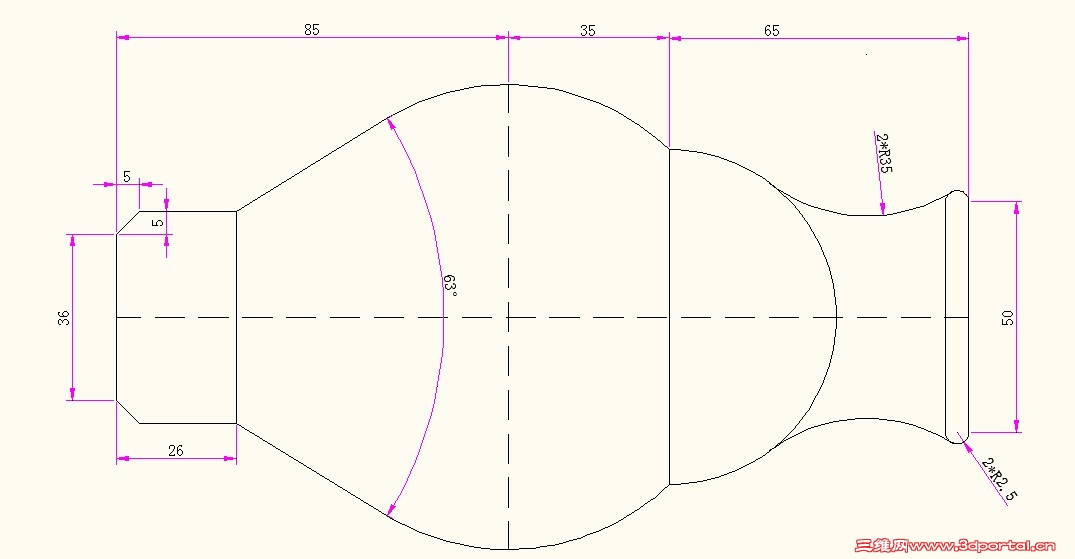

为了楼主能看明白，我没有用集成命令，例如：切点、切点、半径画圆等，这个画法是理论画法，也就是手画的方法，画图理论：
1.圆心与切点连线垂直该切线
2.如果2圆相切，则切点一定在2圆的圆心连线上

还有一步没有画完，附件限制了，大家都知道怎么处理！

burstsnail · 发表于 2013-7-21 12:00:17

woaini24 发表于 2013-7-21 09:37 static/image/common/back.gif* ]. L2 e4 u, Q. o% W! ~; D8 t6 m. W
为了楼主能看明白，我没有用集成命令，例如：切点、切点、半径画圆等，这个画法是理论画法，也就是手画的方 ...

你好，朋友，谢谢你的指导画法，请问这个动画是怎么做出来的？

woaini24 · 发表于 2013-7-25 18:24:01

burstsnail 发表于 2013-7-21 12:00 static/image/common/back.gif* R) ~& ]1 |4 M0 w: c- G2 y# {
你好，朋友，谢谢你的指导画法，请问这个动画是怎么做出来的？

这个动画软件是论坛里面的，原帖我忘了！

GIF动画录制工具.rar (1.33 MB, 下载次数: 1)
