求助：求WS型十字万向联轴器3D模型

liu_mafia · 发表于 2013-7-4 10:53:26

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 liu_mafia 于 2013-7-5 14:14 编辑

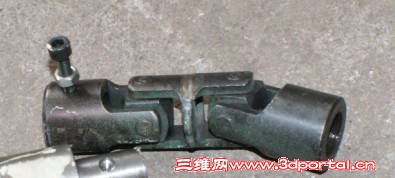

如题，如图求WS型十字万向联轴器3D模型，尺寸不限，只要有模型就万分感谢了。小弟在此谢过。

liu_mafia · 发表于 2013-7-4 12:09:06

请问谁有呀？帮个忙啊

胜邪99 · 发表于 2013-7-4 13:45:03

具体的什么参数呀，你可以去ＭＩＳＵＭＩ网站上去下载３Ｄ图。

liu_mafia · 发表于 2013-7-4 16:28:16

本帖最后由 liu_mafia 于 2013-7-5 14:14 编辑

胜邪99 发表于 2013-7-4 13:45 static/image/common/back.gif7 |1 ^7 k5 W5 j, O0 @! h7 s) \9 L* j
具体的什么参数呀，你可以去ＭＩＳＵＭＩ网站上去下载３Ｄ图。

型号: WS5
公称转矩Tn/(N·m): 140
ｄ(H7): 20
D: 40
L0|WSD型|Y型: 144
L0|WSD型|J1型: 116
L0|WS型|Y型: 192
L0|WS型|J1型: 164
L|Y型: 52
L|J1型: 38
L2: 48
重量/kg|WSD型|Y型: 16.3
重量/kg|WSD型|J1型: 12.9
重量/kg|WS型|Y型: 24.0
重量/kg|WS型|J1型: 20.6
转动惯量I/①|WSD型|Y型: 0.72
转动惯量I/①|WSD型|J1型: 0.59
转动惯量I/①|WS型|Y型: 1.04
转动惯量I/①|WS型|J1型: 0.91

彤儿 · 发表于 2013-7-4 20:43:11

自己动手吧!

ljw4206 · 发表于 2013-7-5 08:33:51

这东西，画一个不用10分钟

liu_mafia · 发表于 2013-7-5 14:02:23

ljw4206 发表于 2013-7-5 08:33 static/image/common/back.gif
/ X2 d% @) y3 L6 z9 `; a1 Z4 C+ R这东西，画一个不用10分钟

亲，要不你试试？

Flycoxu · 发表于 2014-7-12 11:23:04

不错啊啊啊

abory_dawn · 发表于 2014-7-12 12:28:12

顶一个，混个脸熟

tianlifang88 · 发表于 2014-7-13 08:00:38

自已动手，丰衣足食

唯国 · 发表于 2014-7-13 10:28:21

飘过

jixiezhe · 发表于 2014-7-13 10:44:24

孔尺寸能行吗？小的20，大的40
仅供参考，没有按你的尺寸，看能用不？

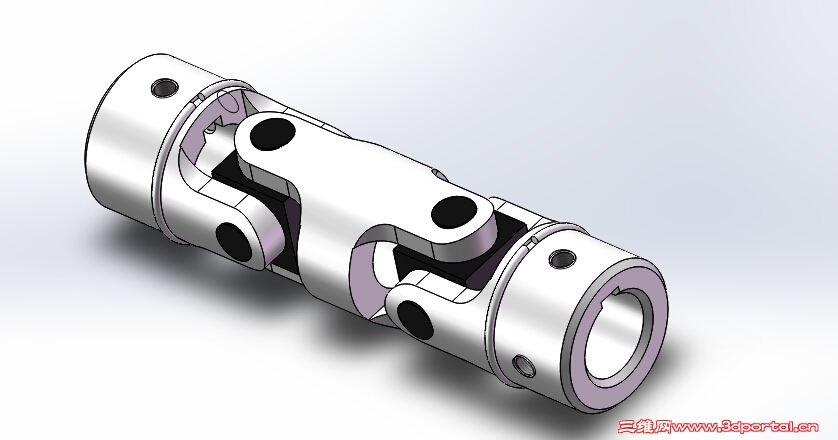

solidworks 是2014的版本，另外还有step格式的

万向节.rar (660.82 KB, 下载次数: 39)

liu_mafia · 发表于 2014-7-15 10:21:33

jixiezhe 发表于 2014-7-13 10:44 static/image/common/back.gif
7 |1 b' f$ @& y# J0 G孔尺寸能行吗？小的20，大的40$ O+ q- x3 h: m( f5 G; e, n
仅供参考，没有按你的尺寸，看能用不？5 ^3 _% f6 j! J
solidworks 是2014的版本，另外还有 ...

谢谢！虽然我有了，但是还要谢谢你，别人也需要。

秋戈机械 · 发表于 2015-9-16 21:20:10

感谢分享，谢谢！.........
