滑道曲面如何展开？

zcl1314 · 发表于 2013-6-25 15:14:45

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 zcl1314 于 2013-6-25 15:18 编辑

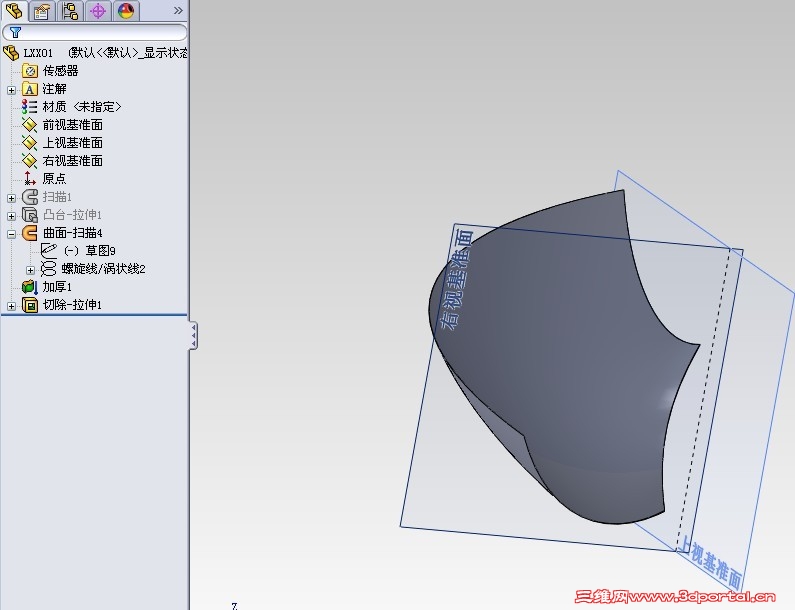

这个曲面如何转换成钣金件并展开，高手指点一下啊，急！急！急！

zcl1314 · 发表于 2013-6-25 15:29:12

高手帮帮忙啊，一定重谢！

horseshoe · 发表于 2013-6-25 18:44:31

这就跟压力容器的椭圆顶一样，是不可展开的曲面，以前工艺下料时都是用近似展开的办法，加上经验公式，所以废料就多点，现在有软件用某种算法加以展开，但仍不是实际的展开，得验证这种算法，不断调整参数，以保证省料。

licoolicoo · 发表于 2013-6-25 18:46:32

做一下参考，可以用缩小的比例验证一下。

LXX01-.rar (10.34 KB, 下载次数: 20)

holly_wood · 发表于 2013-6-25 19:37:00

用 logopress3

彤儿 · 发表于 2013-6-25 20:48:50

反正曲面的东东就是展开了误差也很大

pzhzs · 发表于 2013-6-26 01:17:36

正好今天下了 Logopress3（http://www.3dportal.cn/discuz/forum.php?mod=viewthread&tid=1251147 ）
安装界面全英文的，打开后居然中文的。

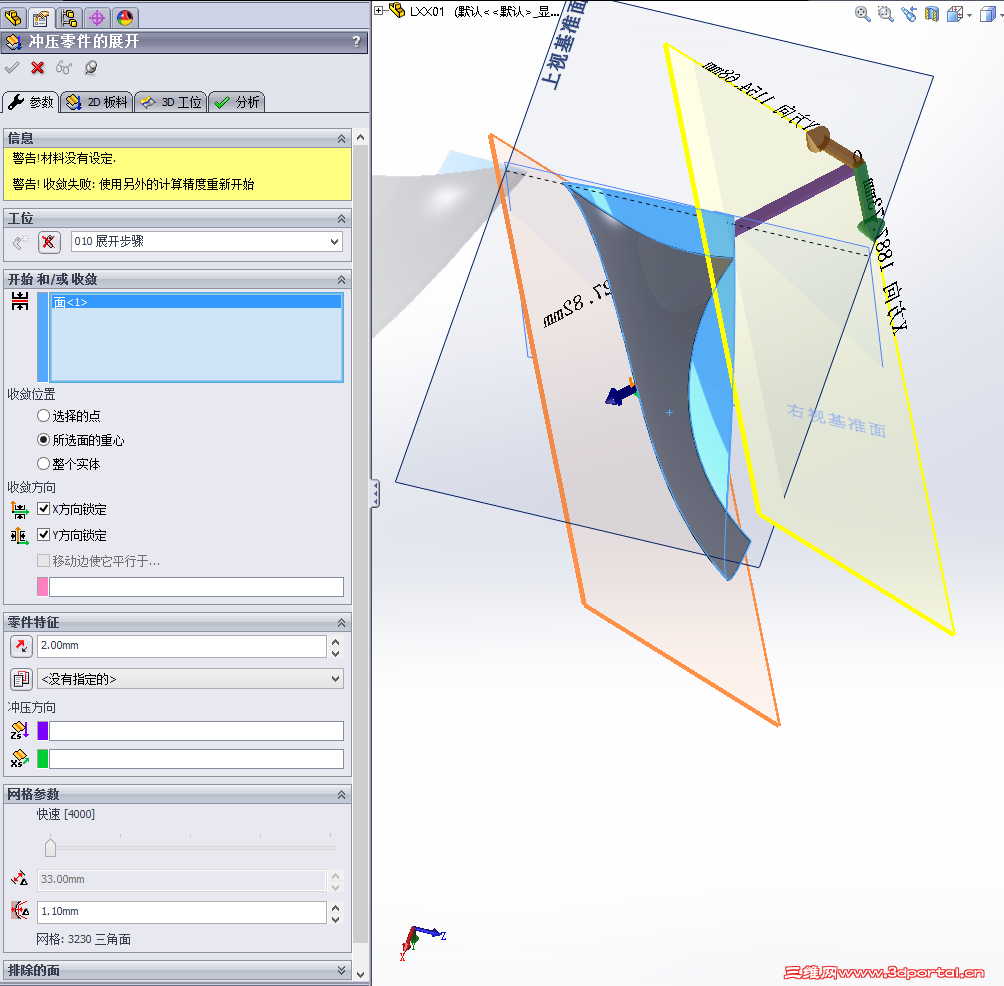

用楼主的零件来试了一下，能展开，好像参数没设置正确，有警告提示，留待有时间再慢慢研究了。

楼主可去试一试。


sfshugx · 发表于 2013-6-26 10:17:55

solidworks可以尝试插件blankworks

zcl1314 · 发表于 2013-6-26 17:06:19

pzhzs 发表于 2013-6-26 01:17 static/image/common/back.gif3 E- h' M {. ]2 f8 o( d$ e
正好今天下了 Logopress3（http://www.3dportal.cn/discuz/forum.php?mod=viewthread&tid=1251147 ）
- A7 Q2 Z4 V0 c7 [+ V( O) q- ]安装 ...

大师辛苦了，十分感谢!

00002461 · 发表于 2013-6-27 09:59:46

请问楼主，这个滑道是用什么材料？

zcl1314 · 发表于 2013-6-28 16:58:24

00002461 发表于 2013-6-27 09:59 static/image/common/back.gif; {4 L, y4 ?+ s' Q* C5 H- _
请问楼主，这个滑道是用什么材料？

就用3毫米铁板，你试下

zcl1314 · 发表于 2013-6-28 17:03:50

pzhzs 发表于 2013-6-26 01:17 static/image/common/back.gif
8 B0 X7 k$ v/ O" W* G正好今天下了 Logopress3（http://www.3dportal.cn/discuz/forum.php?mod=viewthread&tid=1251147 ）
g( @# k& o/ _, P+ b3 M! F安装 ...

Logopress3与solidworks2011是不是不兼容啊

pzhzs · 发表于 2013-6-28 22:57:02

zcl1314 发表于 2013-6-28 17:03 static/image/common/back.gif( V( G# F. H5 a$ a
Logopress3与solidworks2011是不是不兼容啊

“Logopress3 2013 SP0.1 for SW2012-2013 Win32/64 (by SSQ) ”
看名字应该是不兼容。

zcl1314 · 发表于 2013-6-29 14:17:54

pzhzs 发表于 2013-6-28 22:57 static/image/common/back.gif
4 h/ f; K" P; u5 {8 B+ k. \: r“Logopress3 2013 SP0.1 for SW2012-2013 Win32/64 (by SSQ) ”( H9 I t! N% `; i, I3 ?; ]8 I
看名字应该是不兼容。

这么悲剧啊，那能不能麻烦你帮我展开一下，发到我的邮箱啊，谢谢啊 shbjzcl@163.com

pzhzs · 发表于 2013-6-29 20:40:15

zcl1314 发表于 2013-6-29 14:17 static/image/common/back.gif
% {( l/ J8 q+ A: c4 ~这么悲剧啊，那能不能麻烦你帮我展开一下，发到我的邮箱啊，谢谢啊

我对这软件没有研究过，最近也没时间去弄，你去下载这个看看，能用在2011上。
http://www.3dportal.cn/discuz/fo ... ead&tid=1125028

licoolicoo · 发表于 2013-6-29 21:22:29

zcl1314 发表于 2013-6-29 14:17 static/image/common/back.gif
: T8 Y }8 l. R* e9 N7 p' }这么悲剧啊，那能不能麻烦你帮我展开一下，发到我的邮箱啊，谢谢啊

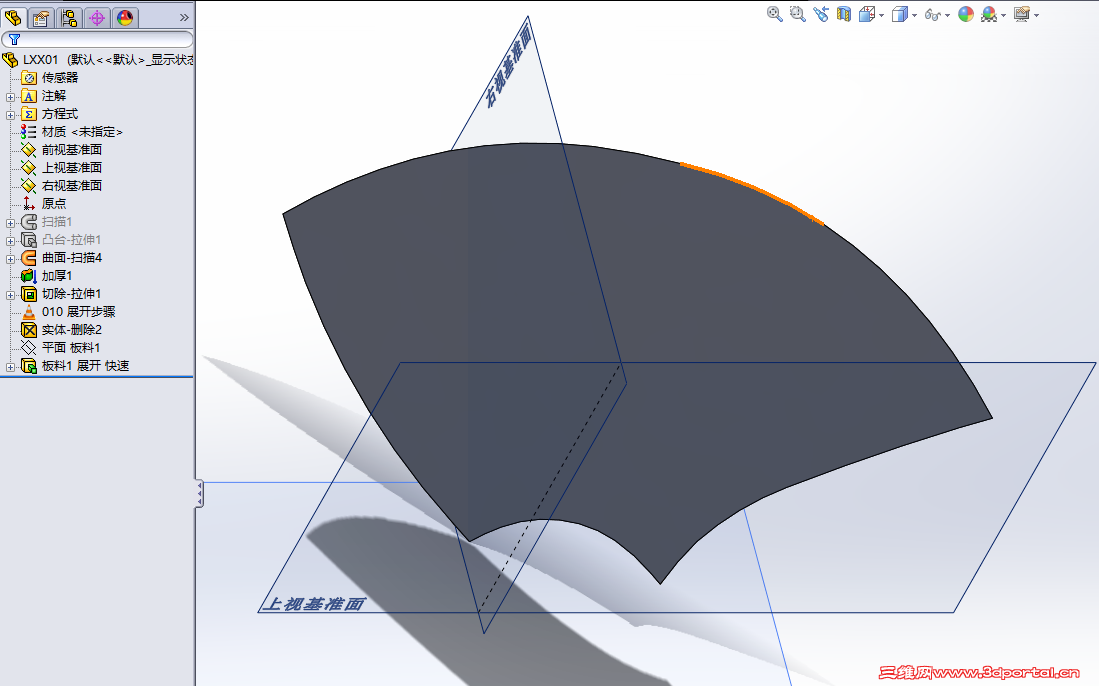

我2013的己经转成x_t了

zcl1314 · 发表于 2013-6-30 08:05:58

licoolicoo 发表于 2013-6-29 21:22 static/image/common/back.gif& |% u, R* M( }" _4 i, ^7 i
我2013的己经转成x_t了

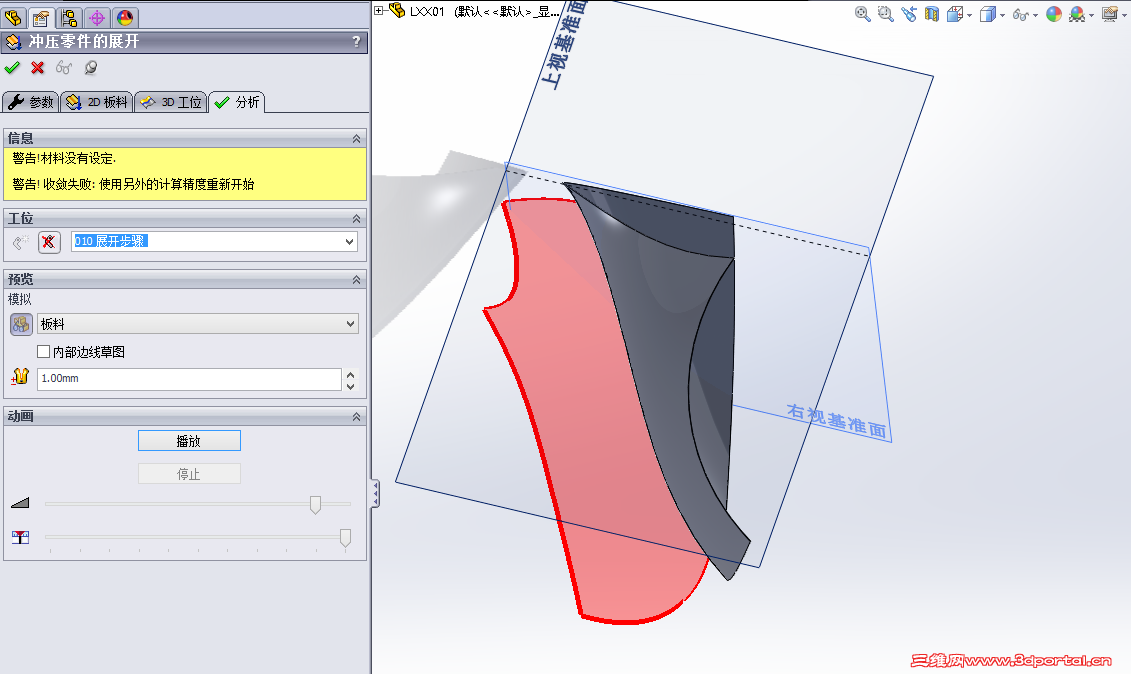

我用你的图做了个小模型验证了一下，误差蛮大的，连接不起来，上下两条弧线的尺寸相差很多，麻烦你再看看是不是什么参数没设置好，谢谢啦！

zcl1314 · 发表于 2013-6-30 08:43:08

pzhzs 发表于 2013-6-29 20:40 static/image/common/back.gif
; P. D2 L2 u4 d/ U我对这软件没有研究过，最近也没时间去弄，你去下载这个看看，能用在2011上。, Q- x( y0 h4 \" Q
http://www.3dportal.cn/d ...

下载不了啊，你能不能传一份给我啊

彤儿 · 发表于 2013-6-30 10:03:21

还是认为你这模型就是用插件展开了误差也大,就得加是手工经验尺寸了(补充展开的变形量)

zcl1314 · 发表于 2013-6-30 11:25:38

彤儿发表于 2013-6-30 10:03 static/image/common/back.gif
* P0 t$ w, o1 z; d还是认为你这模型就是用插件展开了误差也大,就得加是手工经验尺寸了(补充展开的变形量)

真麻烦啊，你认不认识谁做过这个，比较有经验啊

pzhzs · 发表于 2013-6-30 15:18:13

zcl1314 发表于 2013-6-30 08:43 static/image/common/back.gif
8 O( D( x6 V1 H下载不了啊，你能不能传一份给我啊

帮你把 Logopress 2012 SP0.1 下载下来了，到这里去下载：
http://pan.baidu.com/share/link? ... 7&uk=2617720018

zcl1314 · 发表于 2013-6-30 16:03:54

pzhzs 发表于 2013-6-30 15:18 static/image/common/back.gif
2 J: \& ` N0 V' v帮你把 Logopress 2012 SP0.1 下载下来了，到这里去下载：+ ]* G# l, K2 ]; T
http://pan.baidu.com/share/link?shareid=33 ...

太感谢你了，我下载下来了，安装了还是还是不兼容啊，难道是我没有装好？有没有什么需要设置的？

zhuyi0829 · 发表于 2013-6-30 19:41:26

zcl1314 发表于 2013-6-30 16:03 http://www.3dportal.cn/discuz/static/image/common/back.gif
' H4 Z5 Z- @8 y) S9 c/ r5 R6 N; Q9 l5 I太感谢你了，我下载下来了，安装了还是还是不兼容啊，难道是我没有装好？有没有什么需要设置的？

用别的软件做了一个，就是曲面展开的，你看一下能用不

pzhzs · 发表于 2013-6-30 20:57:35

本帖最后由 pzhzs 于 2013-6-30 23:01 编辑

zcl1314 发表于 2013-6-30 16:03 static/image/common/back.gif( S) w/ V; g! {! L" e# {7 F
太感谢你了，我下载下来了，安装了还是还是不兼容啊，难道是我没有装好？有没有什么需要设置的？

那个软件是“Logopress 2012 SP0.1 is officialy certified for SW2011 SP3.0-4.0-5.0 32/64bit ”
不想升级sw到2012的话，就把你的sw 2011升级到sp5吧

附件里是SolidWorks 2011 SP5.0的BT种子，如果只是升级的话只需选择你需要的升级文件来下载即可。

SW2011_SP5.0_Update_Only_SSQ.rar (60.48 KB, 下载次数: 1)

licoolicoo · 发表于 2013-7-1 07:15:06

zcl1314 发表于 2013-6-30 08:05 static/image/common/back.gif
4 x# O& q5 S: U$ Q. f4 @3 T我用你的图做了个小模型验证了一下，误差蛮大的，连接不起来，上下两条弧线的尺寸相差很多，麻烦你再看看 ...

我也用logopress做的，你将相差的补一下就好了，做拉深模具的人都是将实际坯料少的在图上做一下修改，
