工程图转向问题

fd3d · 发表于 2013-6-22 08:04:30

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 fd3d 于 2013-6-22 21:09 编辑

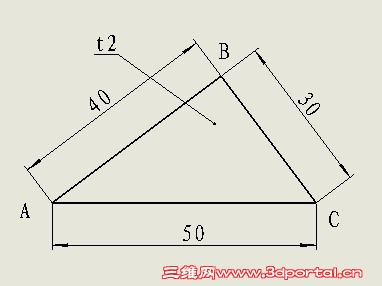

假如有一个工程图如下：

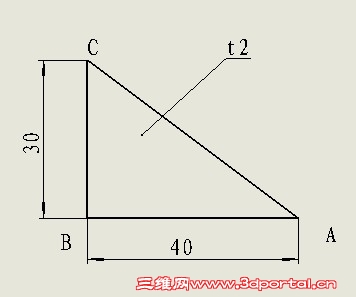

想改成下面这样，也就是要旋转一下，用直角边做底面，

工程图只需要这一个视图，不改变草图或草图基准面，能做到吗？

zll3310737 · 发表于 2013-6-22 09:27:54

可以，测量角度后用旋转功能，旋转角度就是上步测量的角度。自己多试几次就知道了。

杀苏 · 发表于 2013-6-22 09:34:47

zll3310737 发表于 2013-6-22 09:27 http://www.3dportal.cn/discuz/static/image/common/back.gif; j* v4 b/ a9 Y6 c
可以，测量角度后用旋转功能，旋转角度就是上步测量的角度。自己多试几次就知道了。

这个角度不是整位的....我们输入旋转的话，不能保证水平吧

zll3310737 · 发表于 2013-6-22 10:19:19

嗯，不是绝对水平，但也差不多了。可以把模型里的角度尺寸复制粘贴到旋转角度尺寸里。

jayballmc · 发表于 2013-6-22 12:03:33

工具-对齐工程图视图-水平边线

wangchenghua · 发表于 2013-6-22 12:21:14

视图旋转，然后定义底边水平

fd3d · 发表于 2013-6-22 21:08:52

jayballmc 发表于 2013-6-22 12:03 static/image/common/back.gif6 J( a1 [8 t* f9 R9 M% t4 ?# R. s
工具-对齐工程图视图-水平边线

这个方法最简单，秒杀！
谢谢！

fd3d · 发表于 2013-6-22 21:13:24

zll3310737 发表于 2013-6-22 09:27 static/image/common/back.gif9 B. W; \6 {: v5 n' m$ {) n
可以，测量角度后用旋转功能，旋转角度就是上步测量的角度。自己多试几次就知道了。

当图中没有竖直和水平线的时候，用这个方法好！

478876027 · 发表于 2013-6-25 09:21:05

多谢！又学一招
