谁能帮我把这个画出来，谢了，最好能把过程传上来

yhsjyw · 发表于 2013-6-18 12:22:18

您需要登录才可以下载或查看，没有帐号？注册

x

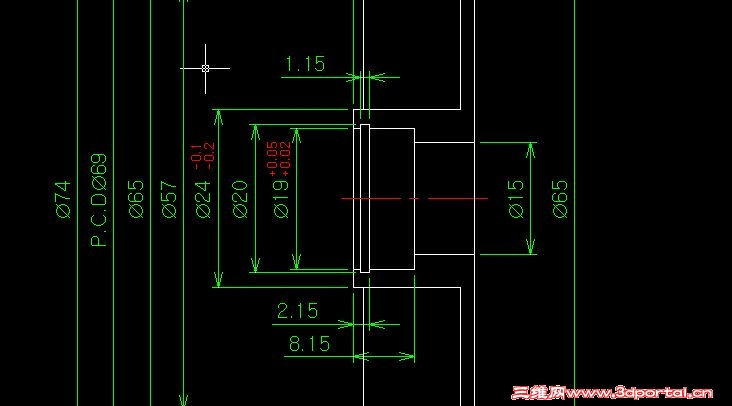

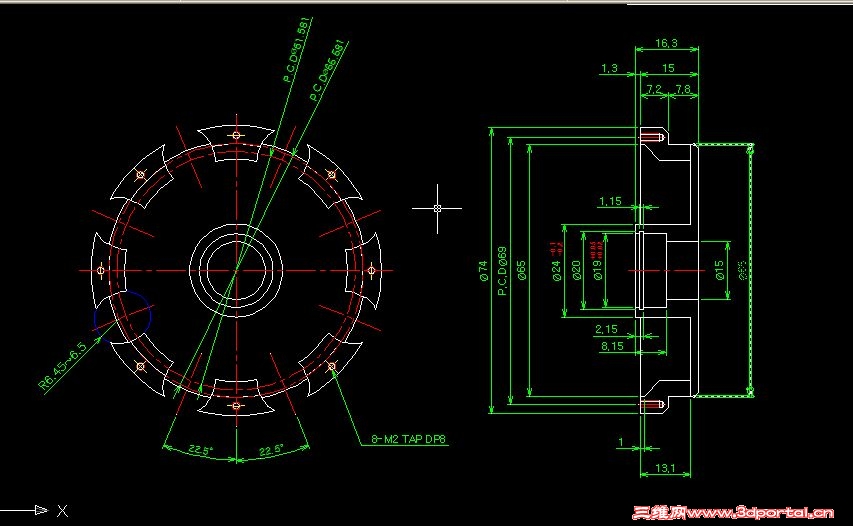

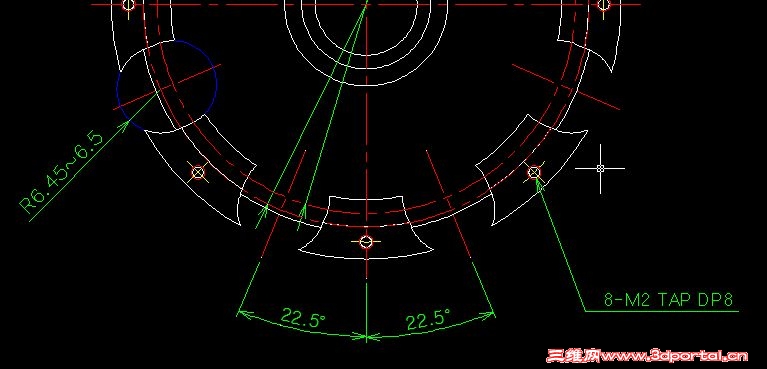

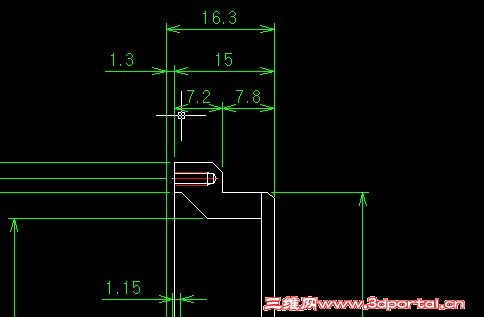

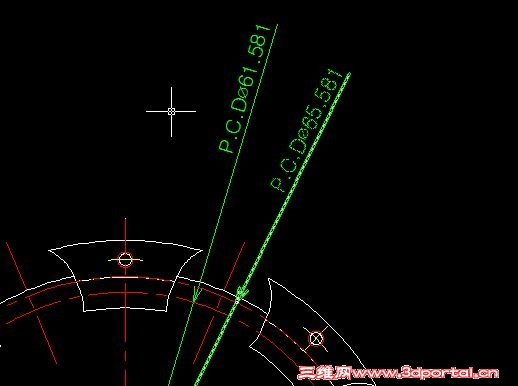

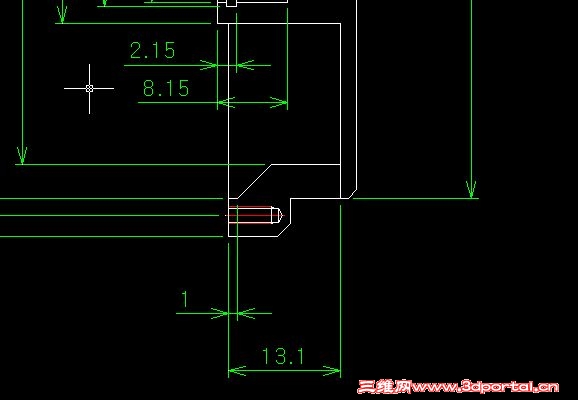

本人是学设计的，在线求助，麻烦把这图画出来。

软体动物 · 发表于 2013-6-18 12:35:04

你上传DWG文件，

别人帮你用SW 拉伸下，最多15分钟！！！

软体动物 · 发表于 2013-6-18 12:36:25

一个旋转，一个，拉伸，一个阵列！！

三个特征！！

yhsjyw · 发表于 2013-6-18 12:48:00

不是那么简单的，它是一个曲面。

yangam99 · 发表于 2013-6-18 12:50:23

有dwg图纸的话就一个旋转一个切除就好了可以不用阵列

yhsjyw · 发表于 2013-6-18 12:55:34

这是另一个实体图片。

asdolmlm · 发表于 2013-6-18 12:57:43

yhsjyw 发表于 2013-6-18 12:55 static/image/common/back.gif
0 l0 y! F' W) ~6 D9 |( h! G: N这是另一个实体图片。

图片没显示，请重新上传

yhsjyw · 发表于 2013-6-18 13:01:15

已经重新发贴，图片格式不对

neko · 发表于 2013-6-18 13:34:30

樓主走火入魔啦.
只要能畫出圖,
實體,,曲面,,不都一樣..

swsxz · 发表于 2013-6-18 13:36:09

把dwg文件传上来好人人家给你画啊

YYXG88 · 发表于 2013-6-18 14:17:57

最好上传DWG格式的

yhsjyw · 发表于 2013-6-18 15:46:49

我实在画不出来，求高手次教

1470194841 · 发表于 2013-6-18 16:36:34

yhsjyw 发表于 2013-6-18 15:46 static/image/common/back.gif0 R! v: P |6 f0 {* o2 t/ f! u
我实在画不出来，求高手次教

你有实体照片没发上看看

zll3310737 · 发表于 2013-6-18 16:37:44

本帖最后由 zll3310737 于 2013-6-18 16:48 编辑

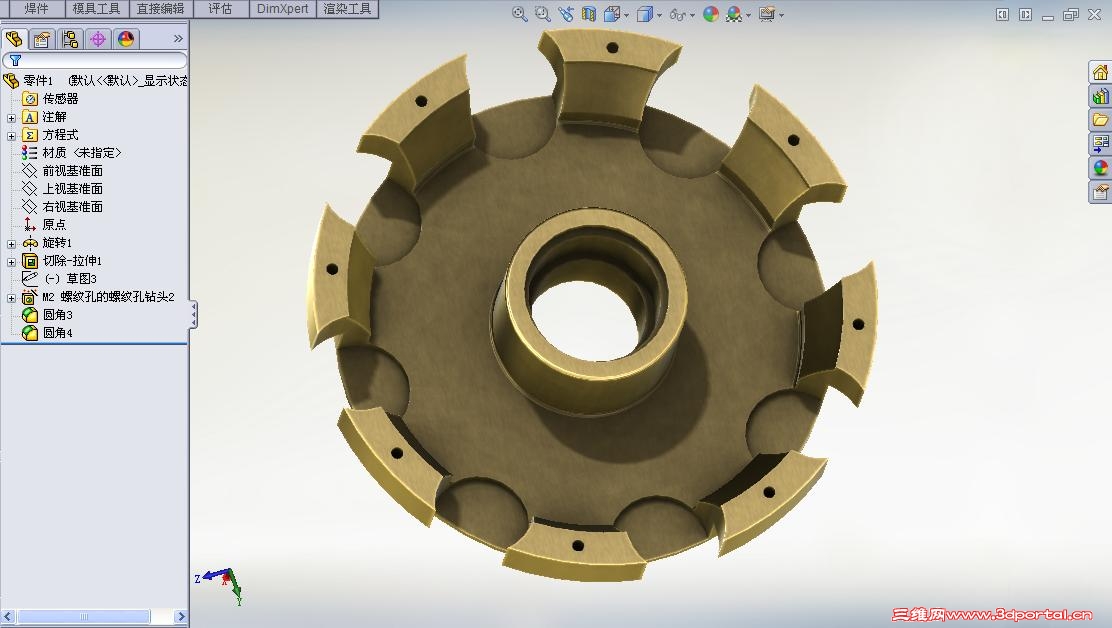

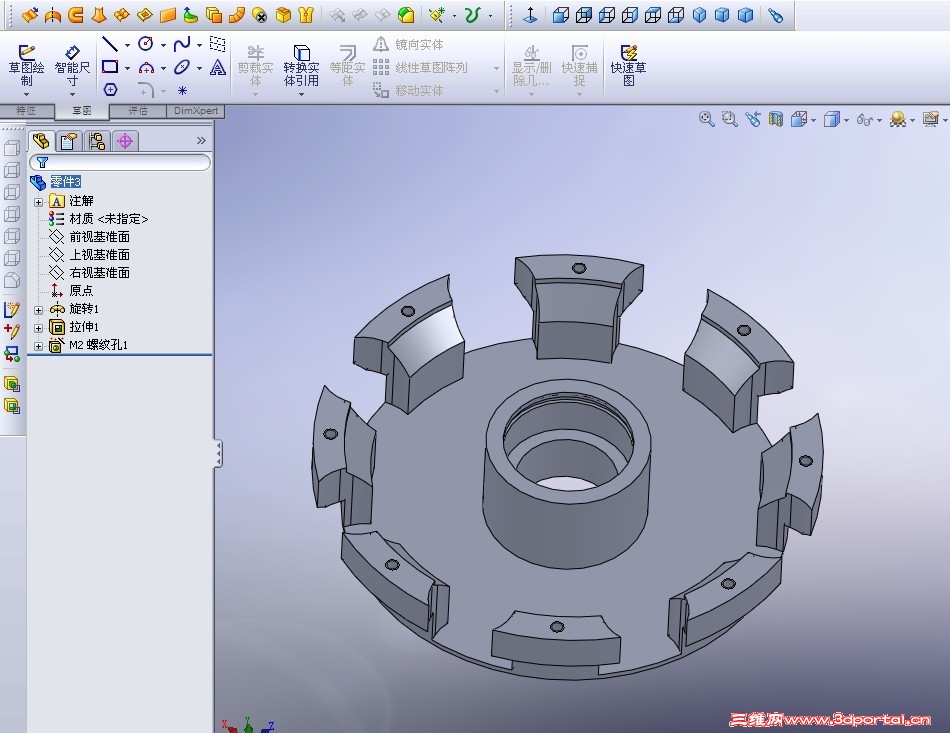

看看是你想要的么？11版

zll3310737 · 发表于 2013-6-18 16:41:51

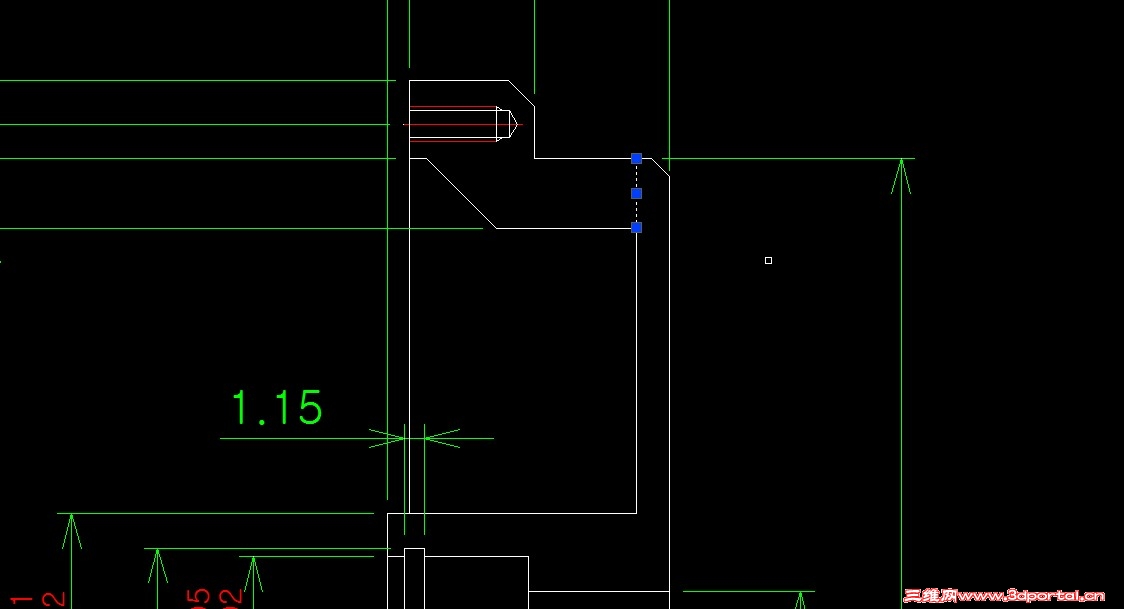

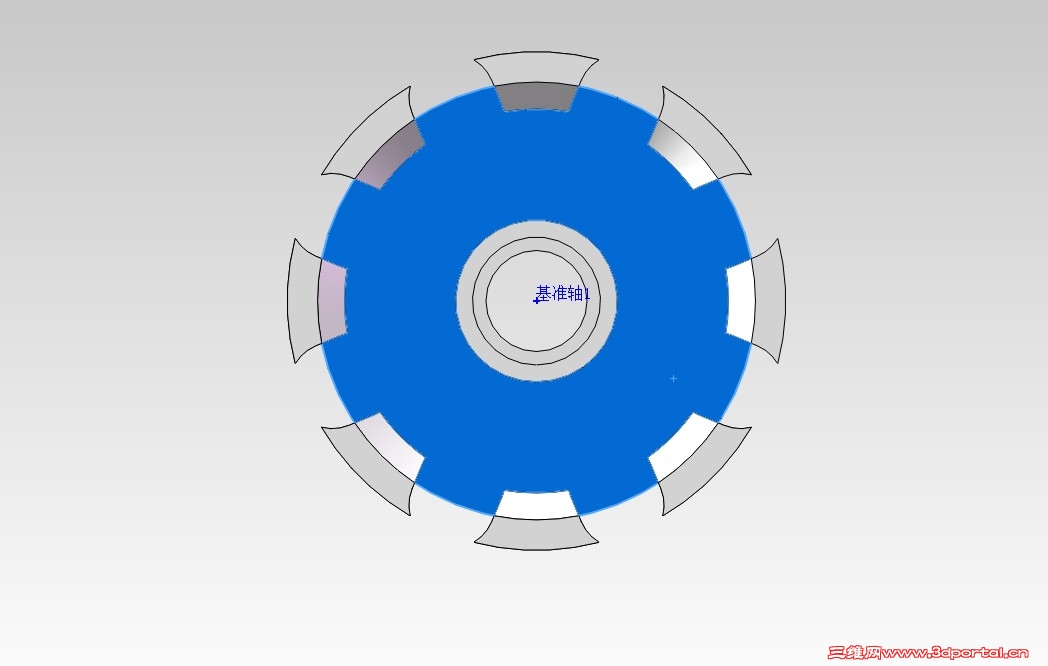

截图上蓝色的线条应该没有的....

oypopen · 发表于 2013-6-18 16:52:03

凑凑热闹。

零件1.rar (181.22 KB, 下载次数: 10)

feiliang5888 · 发表于 2013-6-18 16:58:54

缺尺寸，画的不准。

rnlnfei01 · 发表于 2013-6-18 17:14:13

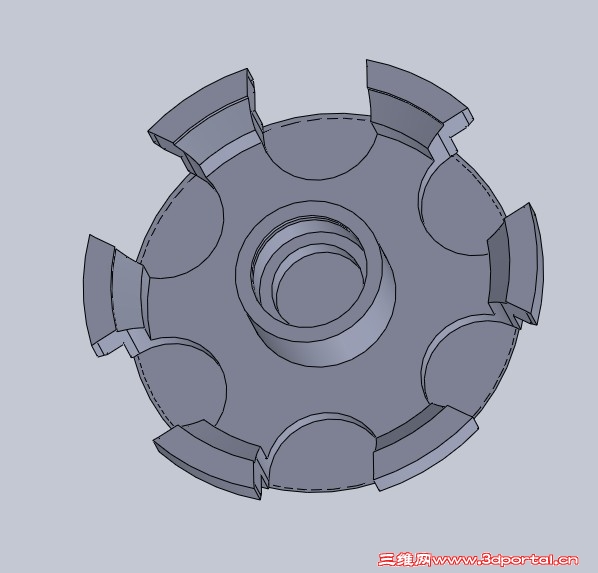

画了下用楼主的dwg图尺寸有点变了

gt.adan · 发表于 2013-6-18 17:19:40

只能說大家都是好人…

yhsjyw · 发表于 2013-6-18 17:56:32

谢谢，就是这个，好人真多。

yhsjyw · 发表于 2013-6-18 18:13:17

feiliang5888 发表于 2013-6-18 16:58 static/image/common/back.gif" y$ l& _$ y8 w: g3 y
缺尺寸，画的不准。

能把画的内容发一下吗

会口吃的鱼 · 发表于 2013-6-18 20:57:00

:lol::o

tolam · 发表于 2013-6-19 09:29:59

yhsjyw 发表于 2013-6-18 12:48 static/image/common/back.gif
2 E, A, R( ~* _: V" A" {% v7 H不是那么简单的，它是一个曲面。

到底那个面有曲面

qinhui68 · 发表于 2013-6-19 16:23:27

feiliang5888 发表于 2013-6-18 16:58 static/image/common/back.gif4 w! b# M6 A5 X
缺尺寸，画的不准。

请问一下你这个色是怎么弄上去的啊我的怎么没有啊

chugang123 · 发表于 2013-6-20 10:26:04

高手真多，难得的是还乐于助人
