请大家看看这零件图我画得是正确

keilei001 · 发表于 2013-6-15 21:57:57

您需要登录才可以下载或查看，没有帐号？注册

x

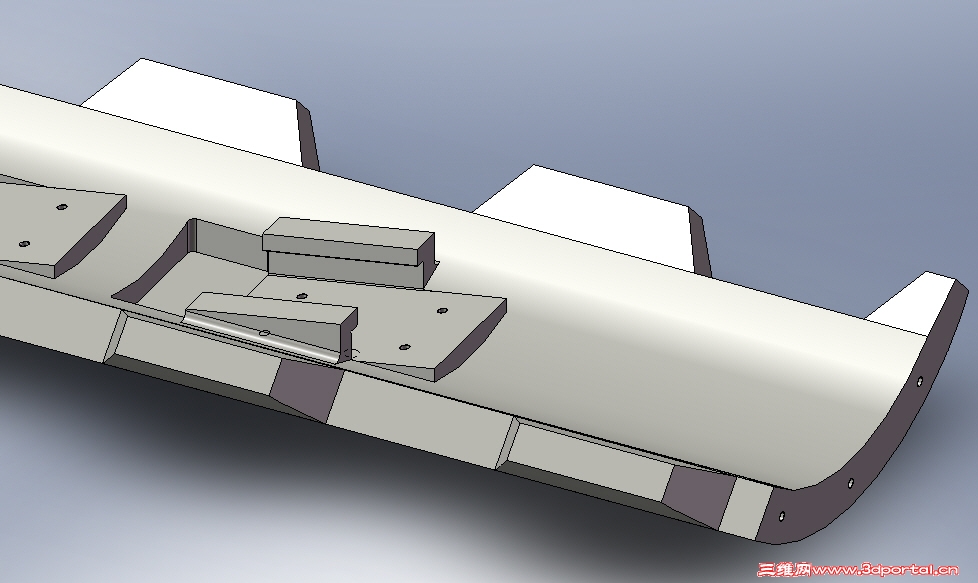

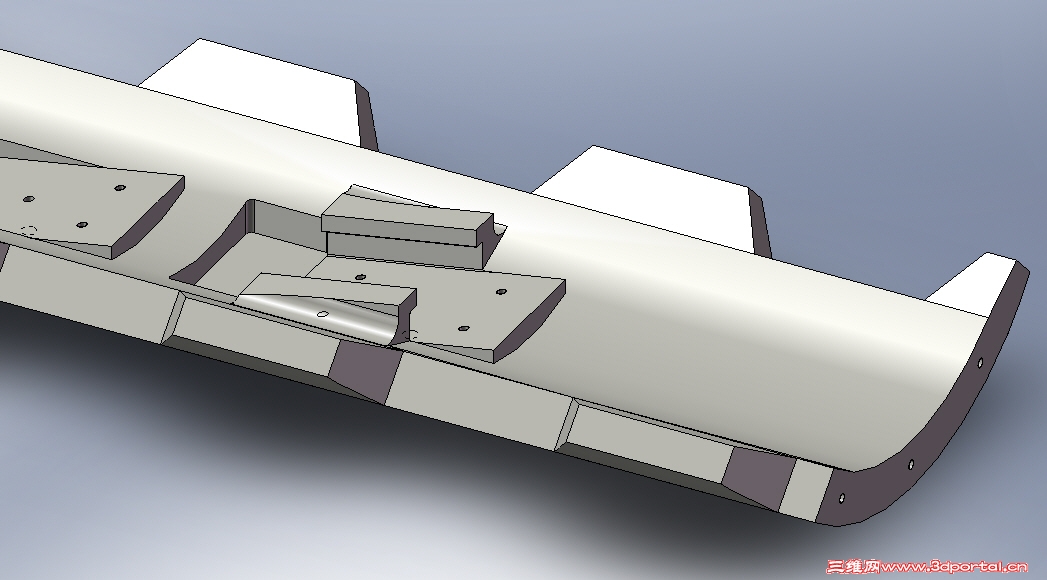

今天找一零件图练手，其中有一圆角我不明白，我按不同的理解画了两个图，大家看看哪个图才是正确的，谢谢。
如有其他错误的地方，还请大家指正。

DWG和2012版源文件

扇型块.rar (908.6 KB, 下载次数: 19)

tohoto · 发表于 2013-6-15 22:32:53

没看出问题

tangcarlos3d · 发表于 2013-6-15 22:33:18

画出来了，怎么加工？这是设计人员要考虑的内容之一。不然再好的设计做不出来也没有用。

LINDAFANG@ · 发表于 2013-6-15 23:38:12

如何加工？

keilei001 · 发表于 2013-6-16 00:32:29

LINDAFANG@ 发表于 2013-6-15 23:38 static/image/common/back.gif4 E7 |0 F1 I1 d: m0 @
如何加工？

这个是铸件，有些地方要加工。

彤儿 · 发表于 2013-6-16 09:04:53

图纸上看不出来是否标注了圆角尺寸!

keilei001 · 发表于 2013-6-16 10:01:48

彤儿发表于 2013-6-16 09:04 static/image/common/back.gif
* x9 @7 O0 ^! x: j. M6 F5 M7 I图纸上看不出来是否标注了圆角尺寸!

我搞不懂该用固定半径圆角还是用变半径圆角。
